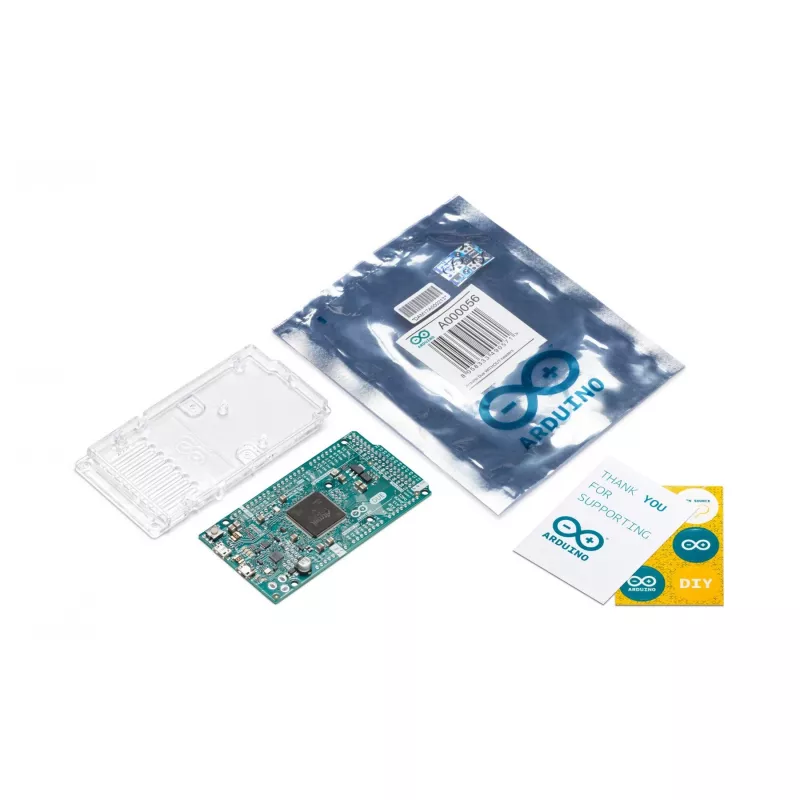

Arduino Due arendusplaat Arduino Due

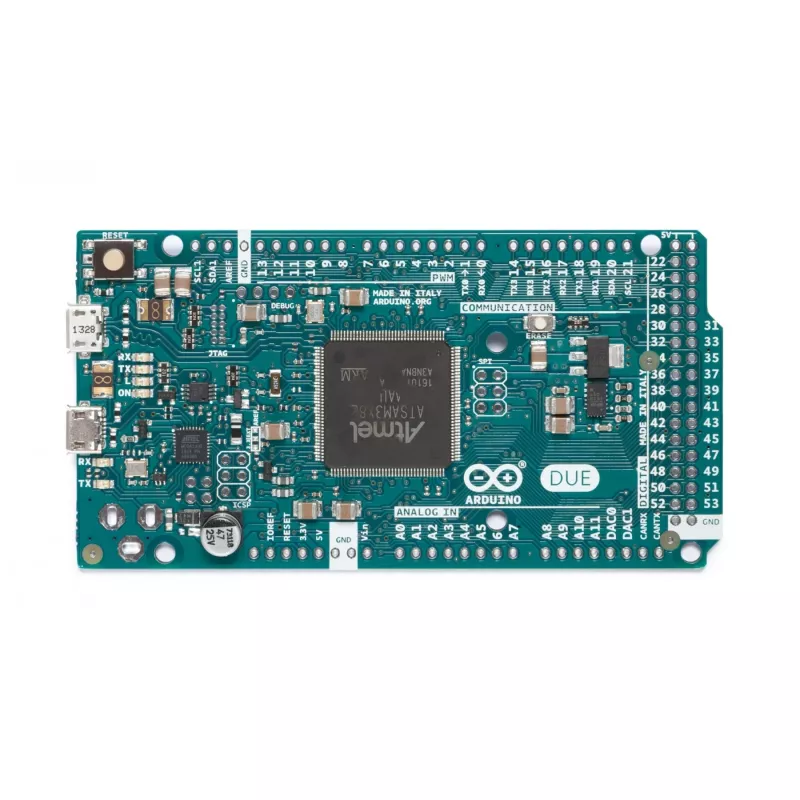

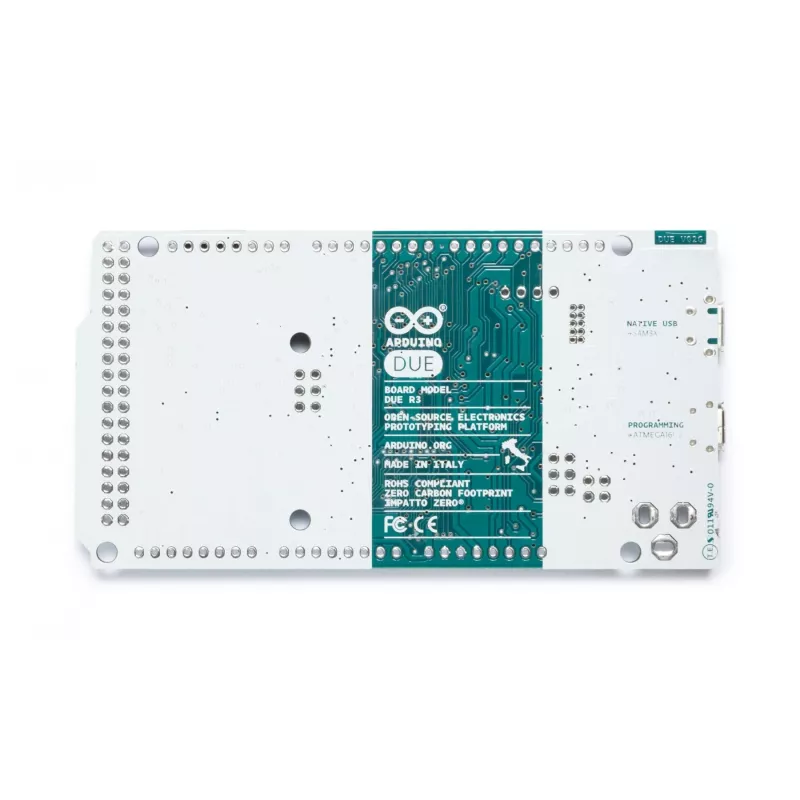

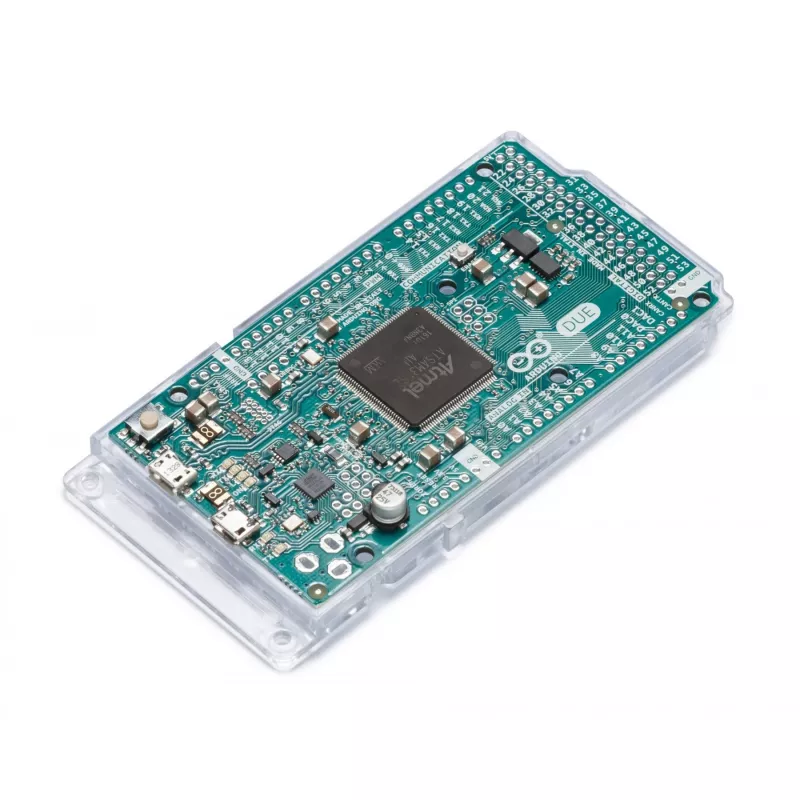

Arduino Due on arendusplaat, mis põhineb Atmel SAM3X8E ARM Cortex-M3 mikrokontrolleril, mis töötab sagedusel 84 MHz. See on esimene Arduino plaat, millel on 32-bitine ARM tuum ja mis pakub 512 KB välkmälu ning 96 KB SRAM-i. Plaat töötab pingel 3,3 V, toitesisendil maksimaalselt 16 V, mõõtmed on 101,52 x 53,3 mm ja kaal 36 g. See sisaldab vajalikke pistikuid ja vooluringe, et arendust alustada, ühendades micro-USB kaabli, vahelduvvoolu-alalisvooluadapteri või aku.

Eelised

Arduino Due pakub 32-bitist protsessorit suurema jõudluse saavutamiseks võrreldes 8-bitiste Arduino plaatidega, rohkelt mälu suuremate programmide jaoks, mitut riistvaralist jadaporti ja laia I/O valikut, sealhulgas 54 digitaalset kontakti, 12 analoogsisendit ja 2 DAC väljundit. Selle USB OTG võimekus ja standardne 1.0 kontaktiväljund tagavad ühilduvuse 3,3 V töötamiseks mõeldud kilpidega.

Sobib

• Keerulised manussüsteemid, mis vajavad 32-bitist mikrokontrollerit ja rohkem RAM-i/välkmälu
• Rakendused, mis nõuavad mitut jadaliidest või USB OTG-d
• Signaaligeneraatori ja heliprojektid, mis kasutavad DAC väljundeid
• Prototüüpimine 3,3 V Arduino kilpidega, mis ühilduvad 1.0 kontaktiväljundiga

Peamised tehnilised andmed

• Mikrokontroller: Atmel SAM3X8E ARM Cortex-M3
• Taktisagedus: 84 MHz
• Välkmälu: 512 KB
• SRAM: 96 KB
• Digitaalsed I/O kontaktid: 54 (12 PWM võimekusega)
• Analoogsisendid: 12
• DAC väljundid: 2
• Riistvaralised UART-id: 4
• Liidesed: USB OTG, SPI päis, JTAG päis, 2 TWI
• Tööpinge: 3,3 V (I/O max 3,3 V)
• Toitesisend max: 16 V
• Mõõtmed: 101,52 x 53,3 mm; Kaal: 36 g

Kuidas kasutada

Ühendage Arduino Due arvutiga micro-USB kaabli abil, et programmeerida ja plaati toita, või toitke seda vahelduvvoolu-alalisvooluadapteri või sobiva akuga eraldiseisvate projektide jaoks. Kasutage Arduino IDE-d või ühilduvaid arendusvahendeid sketšide kompileerimiseks ja üleslaadimiseks. Ühendage kilpe ja välisseadmeid, mis töötavad pingel 3,3 V ja järgivad 1.0 kontaktiväljundit: leidke SDA/SCL AREF-i lähedalt TWI jaoks ja järgige IOREF kontakti kilbi pingenegotseerimiseks. Ärge rakendage I/O kontaktidele pinget üle 3,3 V.

Soovitused

Veenduge, et kõik ühendatud kilbid ja välised vooluringid oleksid taluvusega 3,3 V. Kasutage nivookonvertereid, kui liidestate 5 V seadmetega, ja järgige maksimaalset I/O pinget, et plaati mitte kahjustada.
