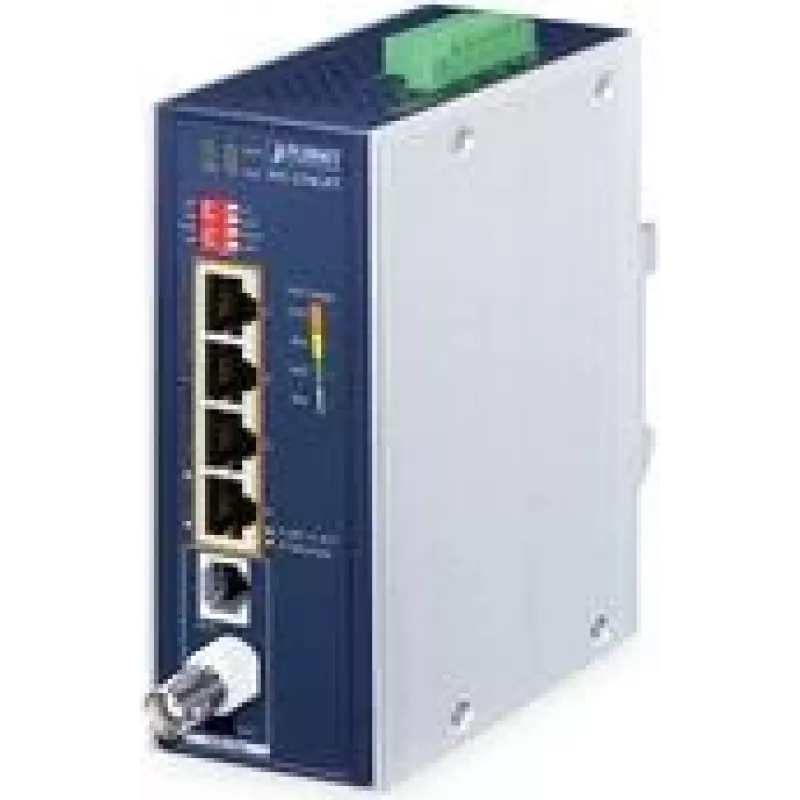

Võrgusaatja ja -vastuvõtja PLANET IVC-234GPT — 4-pordiline 1G Ethernet PoE VDSL2 pikendajaks, Alumiinium/Sinine

PLANET IVC-234GPT on võrgusaatja ja -vastuvõtja, mis on kavandatud Gigabit Etherneti ja toite üle Etherneti (PoE) pikendamiseks VDSL2-ühenduste kaudu. IP30 alumiiniumkorpusega, alumiinium/sinise viimistlusega kompaktseade pakub nelja 10/100/1000BASE-T RJ45 porti, millel on integreeritud IEEE 802.3af/802.3at PoE süstimise funktsionaalsus, ning ühte RJ11 telefonipistikupesa ja ühte BNC-pistikühendust VDSL2-ülekandeks. Seade muundab ja edastab Etherneti ja PoE olemasoleva koaksiaalkaabli või telefonijuhtme kaudu, et võimaldada pika vahemaa ühenduvust kaugetele IP-seadmetele.

Eelised

IVC-234GPT toetab VDSL2 Super Vectori profiile ja G.vector/G.INP funktsioone, et pakkuda suure kiirusega ja madala häirega Etherneti pärand-vaskinfrastruktuuride kaudu. See suudab varustada kuni 30,8 W PoE pordi kohta, kogupoE eelarvega kuni 120 W, säilitades samal ajal Gigabit Etherneti jõudluse RJ45-portidel. Seade on kavandatud kiireks paigaldamiseks, kohese kasutusvalmidusega, mitme paigaldusvõimalusega ja laia ulatusega alalisvoolu sisendiga, millel on vastupidise polaarsuse kaitse töökindlaks tööstuslikuks paigaldamiseks.

Sobiv kasutamiseks

• Võrguühenduse ja PoE toite pikendamine IP-kaamerateni olemasoleva koaksiaal- või telefonijuhtmestiku kaudu
• Kaugete juhtmevabade pöörduspunktide ja VoIP-telefonide varustamine, kui uue kaabelduse paigaldamine on ebaotstarbekas
• Punktist punkti pika ulatusega Etherneti ühendused ülikoolilinnakutes, ladudes ja mitmest hoonest koosnevates asukohtades
• Analoog-koaksiaal-/telefonitaristute asendamine/ümberehitamine digitaalseteks kolmekordsete teenuste jaoks

Kui seade ei pruugi sobida

See pikendaja nõuab punktist punkti töötamiseks teises otsas sobivat VDSL2-ühilduvat seadet ega ole asendus täielikele marsruudi- või hallatavate lülitite funktsioonidele. See on ette nähtud 2. kihi pikendamiseks ja PoE edastamiseks, mitte täiustatud 3. kihi marsruutimiseks, ulatuslikuks VLAN-halduseks või suure tihedusega lülitamiseks tuumvõrgus.

Peamised tehnilised andmed

• Neli 10/100/1000BASE-T RJ45 Etherneti porti, mis toetavad IEEE 802.3af/at PoE süstimist
• Üks RJ11 telefonipistik ja üks BNC-pistik VDSL2-ülekandeks
• VDSL2-profiilid: ITU-T G.993.2 (profiil 17a/30a/35b) koos G.vectoringi ja G.INP-ga (ITU-T G.993.5)
• Maksimaalne sümmeetriline läbilaskevõime kuni 200/200 Mbit/s; asümmeetriline kuni 300/100 Mbit/s (olenevalt režiimist)
• PoE väljund kuni 30,8 W pordi kohta ja kogu PoE eelarve kuni 120 W
• Kaugtoite võimalus kuni 100 m Etherneti kaabelduse kaudu
• Toitesisendi vahemik: 12–54 V alalisvool, topelttoite võimalusega ja vastupidise polaarsuse kaitsega
• Töötemperatuurivahemik: -40 °C kuni 75 °C
• IP30 alumiiniumkorpus; DIN-liistule, seinale või küljeseinale kinnitamise võimalused
• Toetab kuni 1,4 km punktist punkti pikendamist sobiva vaskkaabelduse kaudu

Kasutamine

Paigaldage üks IVC-234GPT vask-/koaksiaalühenduse mõlemasse otsa ja seadke üks seade CO-režiimi ja teine CPE-režiimi, kasutades sisseehitatud DIP-lülitit. Ühendage kohalik võrk või PoE-allikas CO-poole seadme RJ45-portidega; ühendage kaugseadmed CPE-poole seadme RJ45-portidega. Kasutage vajadusel RJ11- või BNC-pistikühendust VDSL2-üleslingi jaoks mõlemal seadmel. Jälgige häälestamise ajal pordi ja süsteemi LED-tulesid, et kontrollida ühenduse olekut ja PoE kohaletoimetamist. PoE-seadmete korral kontrollige PD ühilduvust (802.3af/at) ja veenduge, et kogu PoE eelarvet pole ületatud.

Enne ostmist kaalumist vajavad asjaolud

• Veenduge, et teises otsas on punktist punkti töötamiseks saadaval VDSL2-võimeline vastasseade (CO või CPE)
• Kontrollige, kas olemasoleva koaksiaal- või telefonijuhtmestiku kvaliteet ja kaugus vastavad teie kasutusjuhtumi jaoks nõutavale läbilaskevõimele
• Veenduge, et kõigi ühendatud seadmete PoE kogutoitevajadus ei ületa 120 W eelarvet
• Kontrollige keskkonna- ja paigaldusnõudeid IP30 alumiiniumkorpuse ja töötemperatuurivahemiku suhtes

Soovitused

Stabiilsete kiirete ühenduste tagamiseks valige sümmeetriline või asümmeetriline VDSL2-režiim sõltuvalt sellest, kas üles- või allavoolu jõudlus on kriitilisem; võimalusel lubage vektoriseerimisega ühilduvad seadmed ja kasutage kvaliteetset koaksiaal- või RJ11-juhtmestikku. Asetage CO-seade keskse toiteallika lähedale ja kasutage vajadusel laiaulatuslikku alalisvoolu sisendit redundantsete toiteallikate tagamiseks. Kontrollige PoE eelarveid ja jälgige LED-tulesid esialgse paigaldamise ajal, et tagada nõuetekohane töö.
