Hallatav Etherneti lüliti PLANET Industrial L2+ 16-port 10/100/1000T PoE 4-port 10G SFP+

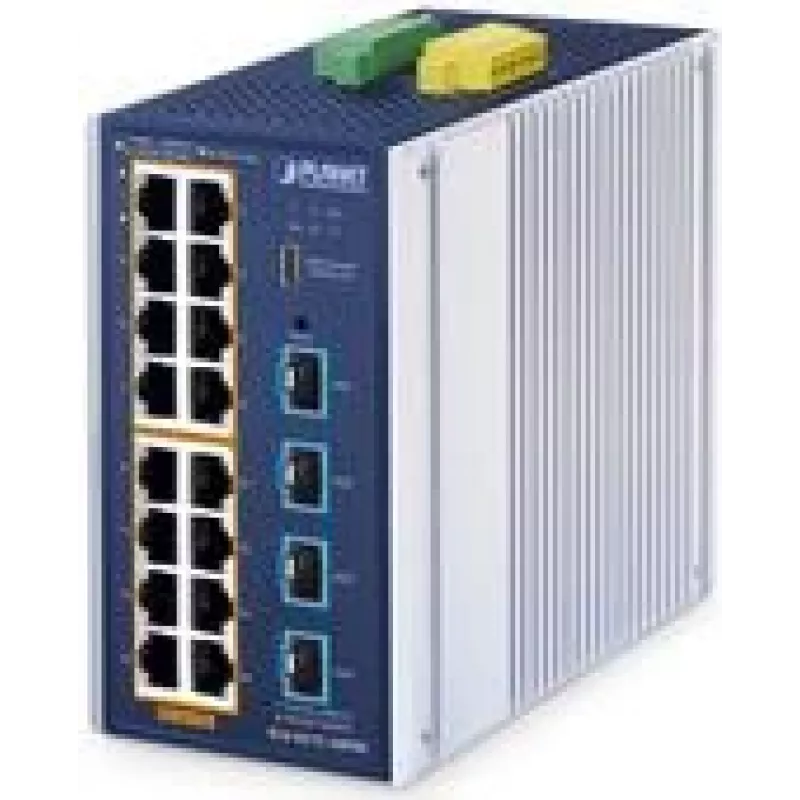

PLANET IGS-4215-16P4X on tööstuslik L2+ hallatav Gigabit PoE+ lüliti, millel on 16 10/100/1000BASE-T porti, mis toetavad IEEE 802.3at PoE+ (kuni 36 W pordi kohta) ja neli 10GBASE-X SFP+ pesa kiireteks ühendusteks. Varustatud L2+ staatilise marsruutimisega (IPv4/IPv6), täiustatud PoE haldusega, Modbus TCP toega SCADA integreerimiseks ja vastupidava IP30 alumiiniumkorpusega, on lüliti loodud nõudlikele tööstuskeskkondadele ning pakub kahte toite sisendit maksimaalse 360 W PoE eelarvega, laiendatud töötemperatuuri (-40 kuni 75 °C) ja USB Type-C konsooli haldamiseks.

Eelised

IGS-4215-16P4X pakub suurt PoE võimsustihedust ja mitmeid 10G ühendusvõimalusi DIN-riiulile paigaldatavas tööstuslikus korpuses. See toetab staatilist L3 marsruutimist, et parandada VLAN-ide vahelist suhtlust, ning sisaldab küberturvalisuse funktsioone (SSHv2, TLS1.3, SNMPv3, RADIUS, TACACS+), Modbus TCP-d tehaseautomaatika jälgimiseks, redundantseid rõngas- ja ERPS-kiirenduse taastamise protokolle kõrge kättesaadavuse tagamiseks ning SFP-DDM diagnostikat optiliste transiiverite jaoks. Täiustatud PoE funktsioonid, nagu PD elusoleku kontroll, ajastatud toite taaskäivitus ja PoE ajastamine, aitavad säilitada seadmete tööaega ja vähendada energiatarbimist.

Sobib kasutamiseks

• Tööstuslikes Etherneti võrkudes ja tehasepõranda automaatikas, mis integreerib SCADA/HMI-d Modbus TCP kaudu
• IP valvekaamerate süsteemides, kus on mitu PoE IP-kaamerat ja ONVIF seadmehaldus
• Traadita võrkude paigaldustes, mis nõuavad mitut PoE pääsupunkti
• Ettevõtte serva- ja väikeettevõtete saitidel, mis vajavad VLAN marsruutimist, QoS-i ja Layer 2/Layer 3 juhtimist
• Pikamaa fiiberühendustes ja agregeerimises, kasutades 10G SFP+ ühendusi

Peamised tehnilised andmed

• Mudel: PLANET IGS-4215-16P4X (MPN: IGS-4215-16P4X)
• Pordid: 16 x 10/100/1000T PoE+ porti, 4 x 10G SFP+ pesa
• PoE standard ja võimsus pordi kohta: IEEE 802.3at PoE+, kuni 36 W pordi kohta
• PoE kogueelarve: 360 W (kahe toite sisendiga)
• Lülitusvõimsus: 112 Gbit/s
• Kihi tugi: L2 funktsioonid pluss IPv4/IPv6 staatiline L3 marsruutimine
• Haldus: Veebiliides, CLI (Telnet/SSH/konsool USB-C kaudu), SNMP (toetab SNMPv3)
• Tööstuslik disain: IP30 alumiiniumkorpus, töötemperatuur -40 kuni 75 °C
• Turvalisus: DHCP snooping, IP Source Guard, Dynamic ARP Inspection, ACL-id, RADIUS/TACACS+
• Lisafunktsioonid: Modbus TCP, ONVIF tugi, DI/DO klemmliist, SFP-DDM
• Kaal ja värv: umbes 1,754 kg; alumiinium/sinine

Kuidas kasutada

Paigaldage lüliti DIN-riiulile sobivasse tööstuskappi või korpusesse ja ühendage toide, kasutades kahte toite sisendit täieliku PoE eelarve saavutamiseks vajadusel. Ühendage Etherneti seadmed Gigabit PoE+ portidega ja fiiberühendused SFP+ pesadesse, kasutades sobivaid transiivereid. Seadistage võrguseaded, VLAN-id, staatilised IPv4/IPv6 marsruudid, QoS ja turvapoliitikad veebiliidese, SSH/konsooli või SNMP halduse kaudu. SCADA või HMI integreerimiseks lubage Modbus TCP ja määrake vajalikud jälgimisparameetrid. Kasutage ONVIF funktsiooni veebiliideses, et avastada ja hallata ONVIF-ühilduvaid kaameraid ning laadida üles põrandaplaane kaamerate paigutamiseks.

Soovitused

Maksimaalse PoE võimsuse (360 W) saavutamiseks veenduge, et mõlemad toite sisendid on ühendatud redundantse toiteallikaga. Kasutage PoE ajastamist ja ajastatud toite taaskäivitust, et vähendada energiatarbimist ja parandada seadmete stabiilsust. Kui soovite PoE-d pikendada üle 100 meetri, lubage Extend-režiim, mis võimaldab anda kuni 15 W kaugustel kuni 250 m 10 Mbps dupleksiga. Kasutage 10G SFP+ transiivereid, mis vastavad nõutavale kaugusele (SR/LR), ja jälgige SFP parameetreid DDM-i abil ennetavaks hoolduseks.
