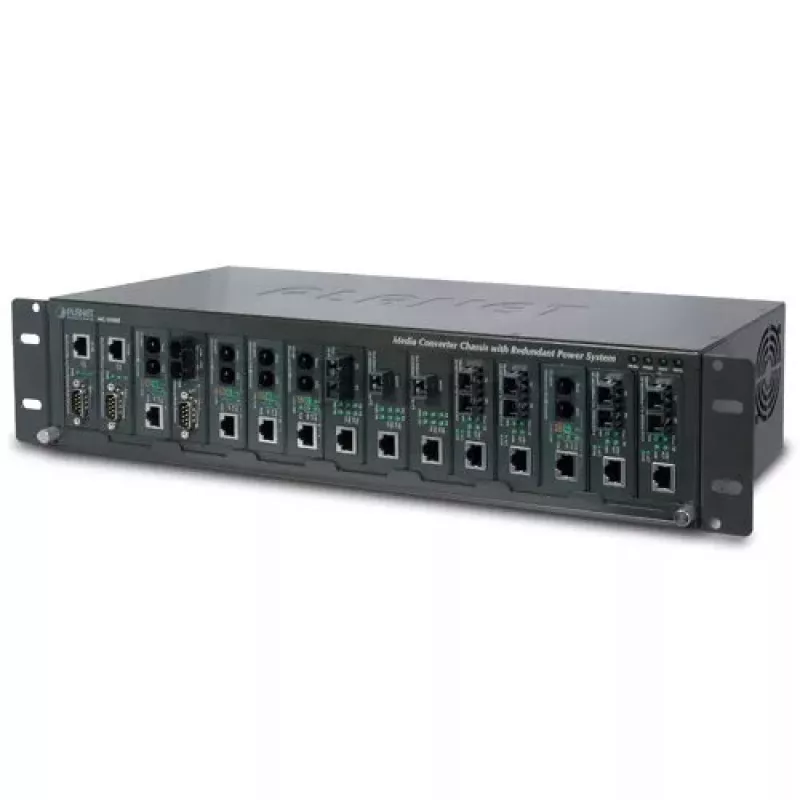

Konverteri šassii PLANET MC-1500R 15 pesaga 19 tolli

PLANET MC-1500R on 19-tolline 15 pesaga konverteri šassii, mis koondab mitu meediumikonverterit ühte raamile paigaldatavasse seadmesse. See toetab mitmesuguseid PLANETi meediumikonverteri mooduleid Etherneti, Fast Ethernety, Gigabit Ethernety ja VDSL2 rakenduste jaoks, võimaldades paigaldada kuni 15 konverterit kompaktsesse 19-tollisesse korpusesse (438 mm laius, 200 mm sügavus, 103 mm kõrgus). Šassii on mõeldud struktureeritud fiiberoptiliseks juhtmestikuks ja lihtsustatud hoolduseks, toetades andmeedastuskiirusi 1000 ja 100 Mbit/s.

Eelised

Šassii pakub suure tihedusega paigaldust, et säästa raamiruumi ja tsentraliseerida meediumikonversioon. See sisaldab nii 100–240 V vahelduvvoolu toiteallikat kui ka -48 V alalisvoolu toiteallikat komplektis, pluss lisapesa valikulise kuumalt vahetatava liigtoitesüsteemi (RPS) jaoks, et suurendada tööaega. Iga pesa individuaalne toide võimaldab konverterimoodulite kuumalt vahetamist ilma teiste pesade tööd katkestamata.

Sobib

• Mitme PLANETi meediumikonverteri tsentraliseeritud kasutuselevõtuks andmekeskustes ja juhtmestuskappides
• Keskkondadesse, mis vajavad Fast Ethernety ja Gigabit Ethernety meediumikonversiooni segu
• Võrgupaigaldistesse, kus on vaja ruumisäästlikku 19-tollist raamile paigaldamist
• Rakendustesse, mis saavad kasu liigtoitest ja kuumalt vahetatavatest moodulitest

Peamised tehnilised andmed

• Vormitegur: 19-tolline raamile paigaldatav šassii, 15 pesa
• Toetatud konverterid: PLANET Etherneti, Fast Ethernety, Gigabit Ethernety, VDSL2 seeria
• Andmeedastuskiirused: 1000 ja 100 Mbit/s
• Toide: sisaldab 100–240 V vahelduvvoolu ja -48 V alalisvoolu toiteallikaid; vaba pesa valikulise RPS jaoks; iga pesa sõltumatu toide
• Mõõtmed: 438 mm (L) x 200 mm (S) x 103 mm (K)
• Kaal: 4,3 kg
• Sertifikaadid: FCC Class A, CE
• Värv: Must

Kuidas kasutada

Paigaldage MC-1500R standardsesse 19-tollisesse raami ja paigaldage PLANETi meediumikonverteri moodulid saadaolevatesse pesadesse. Ühendage kaasasolevad vahelduvvoolu ja -48 V alalisvoolu toiteallikad šassiiga; suurema käideldavuse tagamiseks võib vabasse toitepessa paigaldada täiendava valikulise liigtoitemooduli. Sisestage või eemaldage konverterimooduleid šassiis voolu all olles vastavalt vajadusele — iga pesa on sõltumatu toitega, nii et moodulite kuumalt vahetamine ei katkesta teisi paigaldatud konvertereid. Suunake fiiber- ja vaskühendused paigaldatud konverterimoodulitesse vastavalt konverterimooduli juhistele.

Soovitused

Paigaldage valikuline kuumalt vahetatav RPS-moodul keskkondades, kus on vajalik katkematu töö. Tagage raamis piisav ventilatsioon ning järgige maandamise ja kaabelduse parimaid tavasid, et säilitada signaali terviklikkus ja töökindlus.
