InLine 92504H juhtmeühendaja USB-A / Klemmliist, 5-kontaktiline Must, Roheline

Ajasääst paigaldamisel: Kiire juhtmestus kruviklemmidega 16–26 AWG – tööriistaga abistatud, kasutades lamepeaga kruvikeerajat ≤ 2,5 mm.
Integreeritud USB-kaabel paindlikeks rakendusteks: 1-meetrine ühenduskaabel ühendab süsteeme kohe – ilma lisatarvikute või jootmiseta.
Selge klemmi tähistus ja turvaline kontakt: 5-kontaktilised klemmid surveribaga, selgelt märgistatud 1: –, 2: D+, 3: D–, 4: +, 5: S (varjestus) – ideaalne hoolduseks, testimiseks ja prototüüpimiseks.
Mitmekülgne kasutus tööstuses:USB 2.0 signaalide kiireks ühendamiseks katsekonfiguratsioonides, laborites, seadistamisel või tõrkeotsingul – ilma jootmiseta.
Kõrge signaalikvaliteet:Isolatsioonitakistus ≥ 10 MΩ 300 V DC juures ja nimivool 0,7 A kontakti kohta tagavad usaldusväärse signaaliedastuse – isegi pideva koormuse korral ja tööstuskeskkonnas.

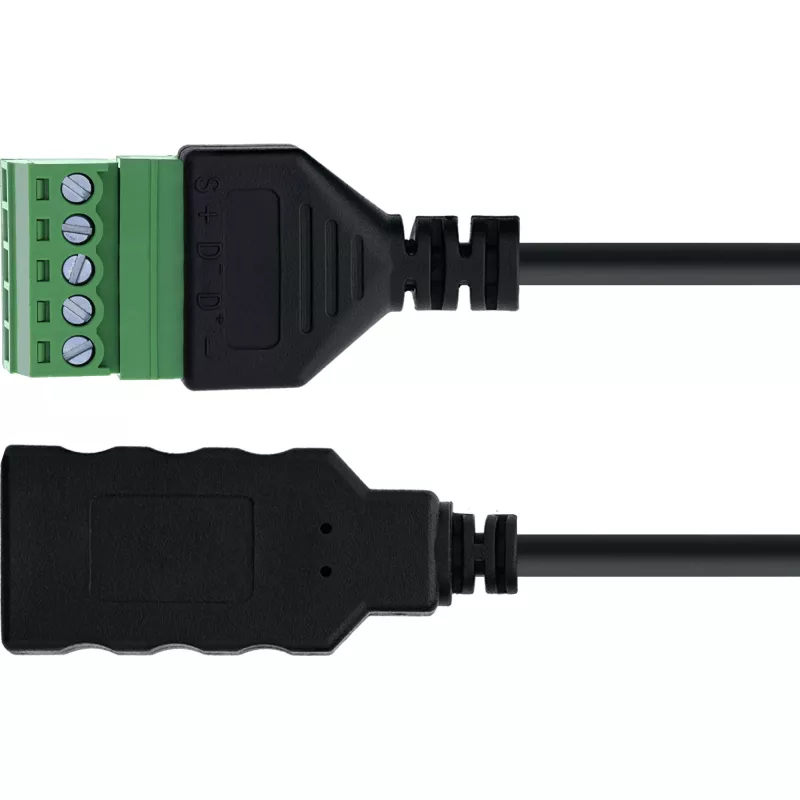

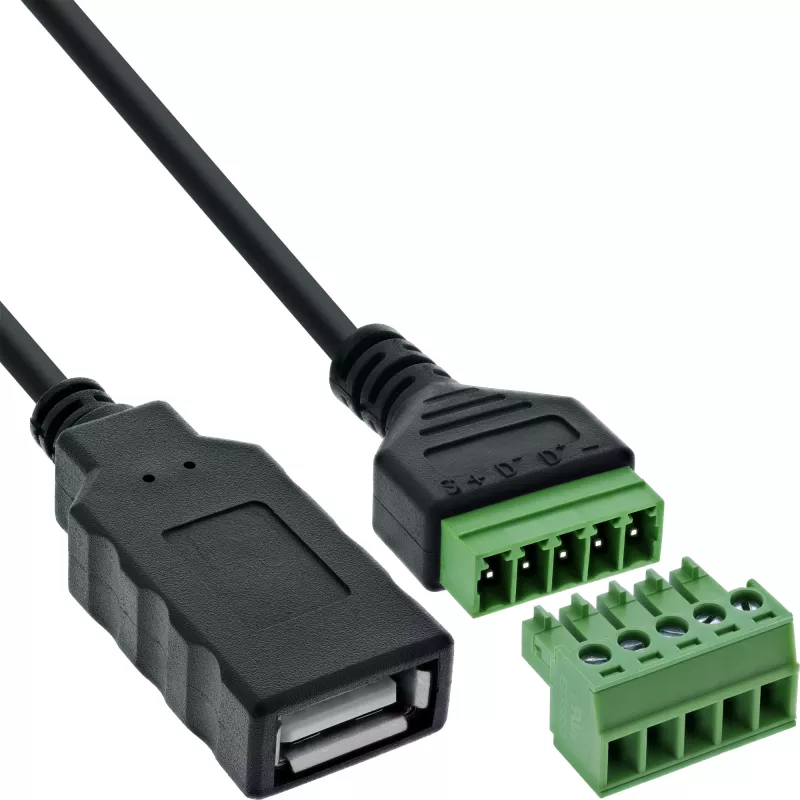

InLine® USB‑A 2.0 klemmliistu adapter koos püsiühendatud ühenduskaabliga võimaldab USB-signaalide hõlpsat ühendamist 5‑kontaktilise kruviklemmliistuga – täiesti jootmiseta. Klemmid on selgelt märgistatud (1: maandus, 2: D+, 3: D–, 4: pinge, 5: varjestus) ja toetavad juhtmeid vahemikus 16–26 AWG. Tööriistaga juhtmestamiseks kasutatakse lamepeaga kruvikeerajat ≤ 2,5 mm.
1-meetrise kaabliga on adapter ideaalne katsekonfiguratsioonide, laborikeskkondade või manussüsteemide jaoks. EVA isoleerkiht alumisel küljel pakub lisakaitset juhtivatele pindadele kinnitamisel.

USB-liides:USB‑A 2.0, emane pistik
Kaabli pikkus:u 1 m (PVC, püsiintegreeritud)
Kontaktide arv / tähistus:5 klemmi / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Ühendustehnoloogia:Kruviklemm surveribaga, 5,0 mm samm
Ühendusvahemik:16–26 AWG
Käivitamine:Lamepeaga kruvikeerajaga ≤ 2,5 mm
Nimivool: 0,7 A kontakti kohta
USB tööpinge (VBUS):5 V DC
Katsetatud pinge (isolatsioonitakistus):300 V AC / 1 minut
Isolatsioonitakistus:≥ 10 MΩ @ 300 V DC
Töötemperatuur:–20 °C kuni +105 °C
Isoleerkiht:EVA isolatsioon alumisel poolel
Mõõtmed:Klemmliist u 50 × 21,2 × 18,4 mm (P × L × K)

InLine 92504H. Pistik(ud): USB-A / Klemmliist, 5-kontaktiline, Toote värv: Must, Roheline, Pistikupesa sugu: Emane/Emane. Vastavussertifikaadid: RoHS, TÜV-märgis. Mõõtmed (LxSxK): 22 x 1015 x 12 mm, Kaal: 39 g, Kaabli pikkus: 1 m. Kogus pakendis: 1 tk, Pakendi laius: 100 mm, Pakendi sügavus: 165 mm. Päritolumaa: Taiwan

Kasutusjuhend

Eemaldage juhtmetelt isolatsioon toetatud vahemikus 16–26 AWG, sisestage iga juhe vastavasse nummerdatud klemmi (1: maandus, 2: D+, 3: D–, 4: VBUS, 5: varjestus) ja kinnitage surveribaga, kasutades lamepeaga kruvikeerajat kuni 2,5 mm. Ühendage USB‑A seade või kaabel emasesse USB‑A 2.0 porti. Paigutage adapter mittejuhtivale pinnale või kasutage EVA isolatsioonikihti juhtivatele pindadele kinnitamisel. Enne VBUS-liini pingestamist veenduge polaarsuse ja varjestuse korrektses ühendamises.

Soovitused

Usaldusväärseks tööks kasutage spetsifitseeritud AWG vahemikus vasest juhte, vältige integreeritud kaabli liigset painutamist või mehaanilist pinget ning kontrollige klemmide pingutust regulaarselt pikaajalistes paigaldistes. Ärge ületage nimivoolu 0,7 A kontakti kohta ja hoidke adapter spetsifitseeritud temperatuurivahemikus.
