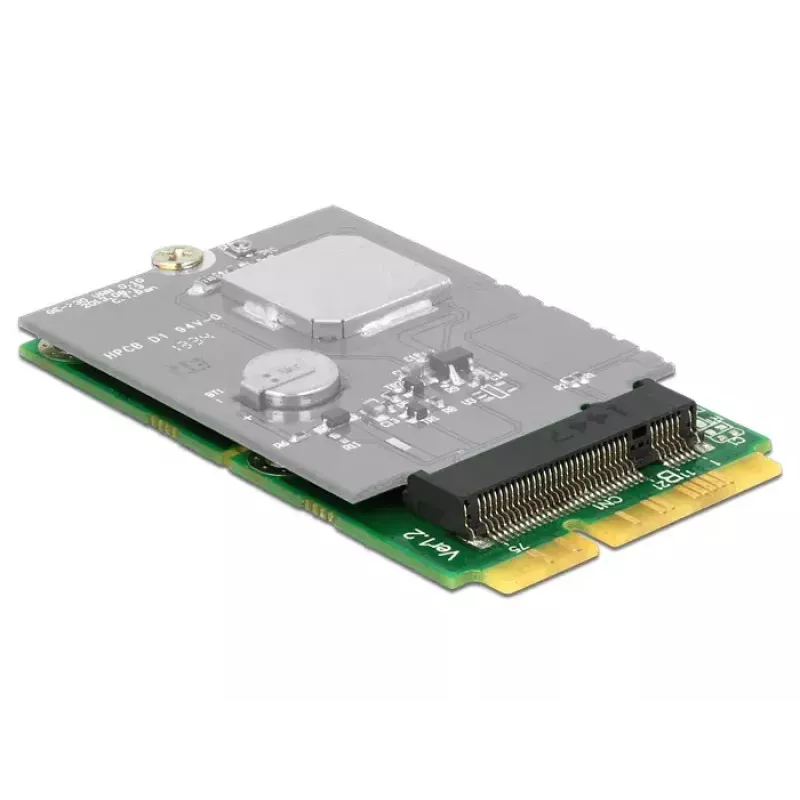

Sisemine M.2 adapter DeLOCK 62654

DeLOCK 62654 sisemine M.2 adapter võimaldab paigaldada M.2 NGFF mooduleid vormitegurites 2242, 2230, 3042 või 3030 süsteemi Mini PCIe pesa kaudu. Adapteri laius on 30 mm ja sügavus 54 mm, mis võimaldab integreerida standardseid M.2 mooduleid seadmetesse, millel on Mini PCI Express liides.

Eelised

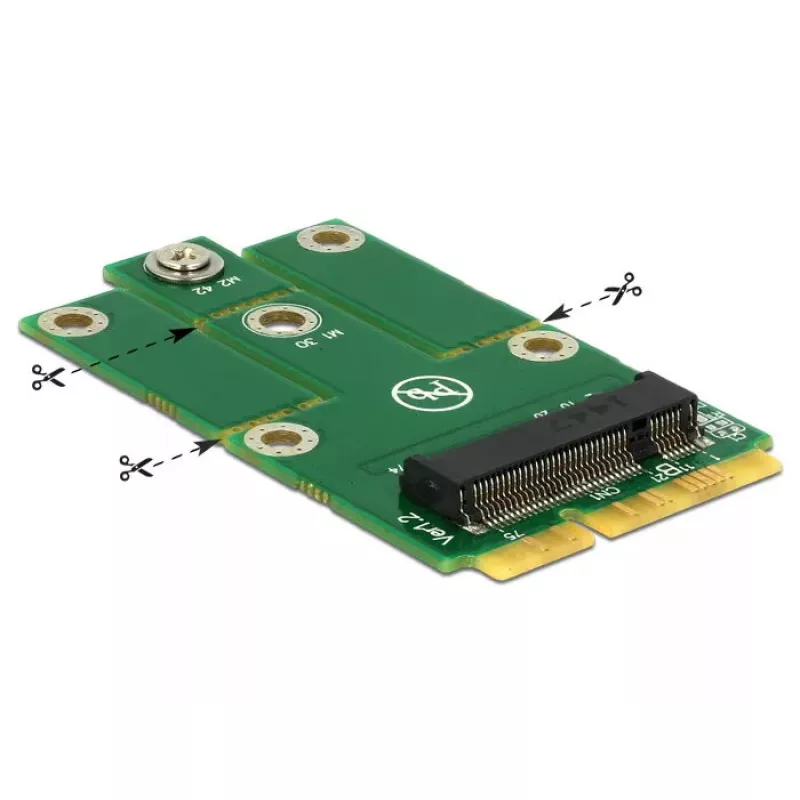

Adapter toetab mitut M.2 mooduli pikkust (2242, 2230, 3042, 3030) ja paigaldatakse Mini PCIe hostiliidese kaudu, võimaldades M.2 seadmete kasutamist süsteemides, millel on Mini PCI Express pesad. Eelnevalt määratud murdejoon võimaldab adapterit lühendada täissuurusest poolsauruseni, et see sobituks erinevate paigalduspaigutustega. Kompaktsed mõõtmed (30 mm x 54 mm) muudavad selle sobivaks ka piiratud ruumiga paigaldusteks.

Sobib

• M.2 NGFF SSDde või moodulite integreerimiseks süsteemidesse, millel on Mini PCI Express pesa
• Manussüsteemide või tööstuslike plaatide uuendamiseks, millel puuduvad loomulikud M.2 pesad
• M.2 moodulite prototüüpimiseks või testimiseks Mini PCIe hostiplatvormidel

Peamised tehnilised andmed

• Kaubamärk: DELOCK
• Mudel / MPN: 62654
• EAN: 4043619626540
• Hostiliides: Mini PCI Express
• Väljundliides: M.2 (NGFF)
• Toetatud M.2 mooduli suurused: 2242, 2230, 3042, 3030
• Sisemine: Jah
• Mõõtmed: 30 mm (L) x 54 mm (S)

Kasutamine

Sisestage M.2 moodul adapteri M.2 pessa ja kinnitage see sobiva vahepuksi abil valitud mooduli pikkusele. Paigaldage adapter olemasolevasse Mini PCIe pessa hostiplaadil ja kinnitage see vastavalt hostiplatvormi paigaldusmeetodile. Kui on vaja lühemat adapteri pikkust, murdke see enne paigaldamist ettevaatlikult eelnevalt määratud murdejoonest. Veenduge, et süsteem on paigaldamise ajal välja lülitatud ja et moodul ühildub hostiliidesega.

Soovitused

Käsitsege M.2 moodulit ja adapterit ESD-kindlal pinnal, lülitage enne paigaldamist hostisüsteem välja ning kontrollige mehaanilist vaba ruumi valitud adapteri pikkusele. Kinnitage M.2 mooduli tüübi ühilduvus hostisüsteemiga, et vältida funktsionaalsusprobleeme.
