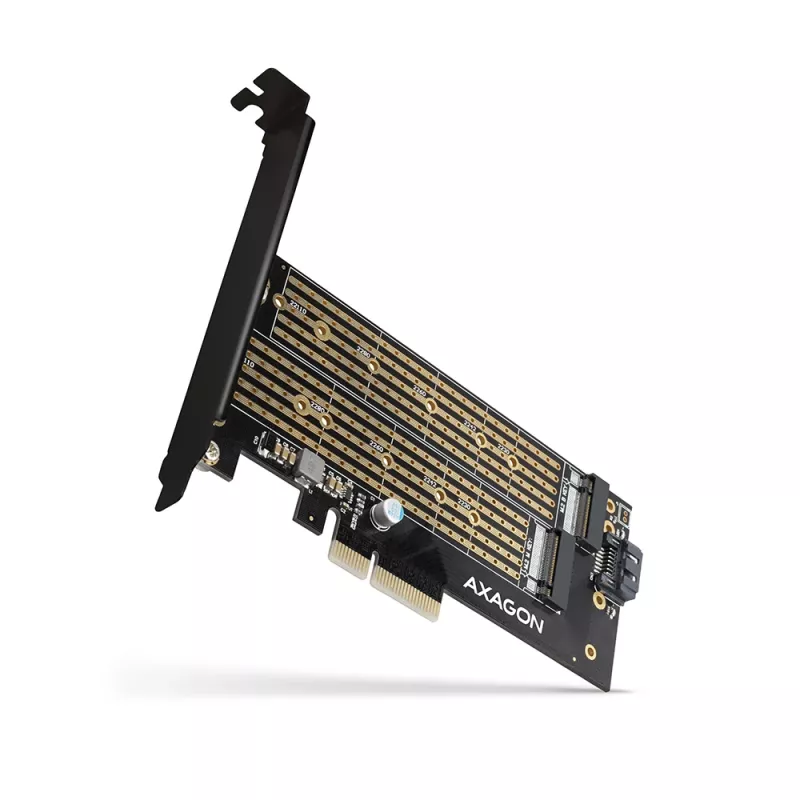

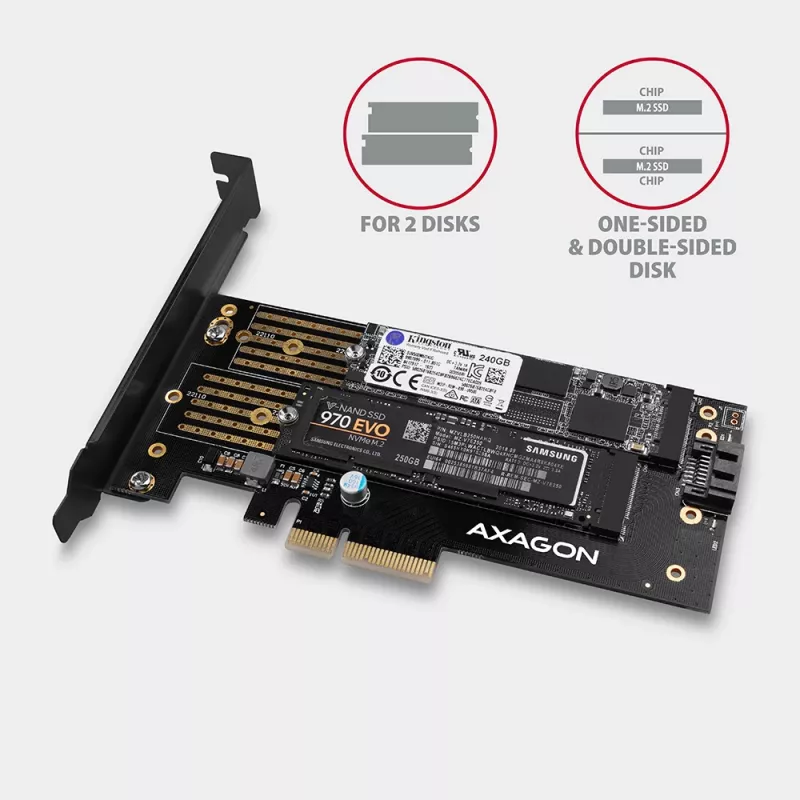

Axagon PCEM2-D PCIe x4 - M.2 NVMe M-võti + SATA B-võti pesa adapter koos SP ja LP-ga

Sisemine AXAGON PCEM2-D adapter võimaldab ühendada lauaarvutisse kuni kaks M.2 SSD-d. Seega on see ideaalne valik arvuti uuendamiseks, millel puudub M.2 pesa.

Adapter toetab nii ühe- kui ka kahepoolsete SATA ja NVMe (PCI-Express) M.2 SSD-de kasutamist. Reduktsioon ei piira SSD mahtuvust ja kasutada saab kõiki M.2 kaarte pikkusega kuni 110 mm. Mõlema ketta samaaegne töö on tavapärane.

Tänu PCI-Express 3.0 4-realine liidesele, mis ühildub x4, x8 ja x16 pesadega, on võimalik saavutada kiirus kuni 8 GB/s. Võrreldes standardsete SATA SSD-dega on NVMe SSD-de bitikiirused kordades suuremad.

Kvaliteetne kaardi disain, sealhulgas vaskkattega ventilatsiooniavad, aitab paremini hajutada M.2 SSD-de töö käigus tekkivat soojust.

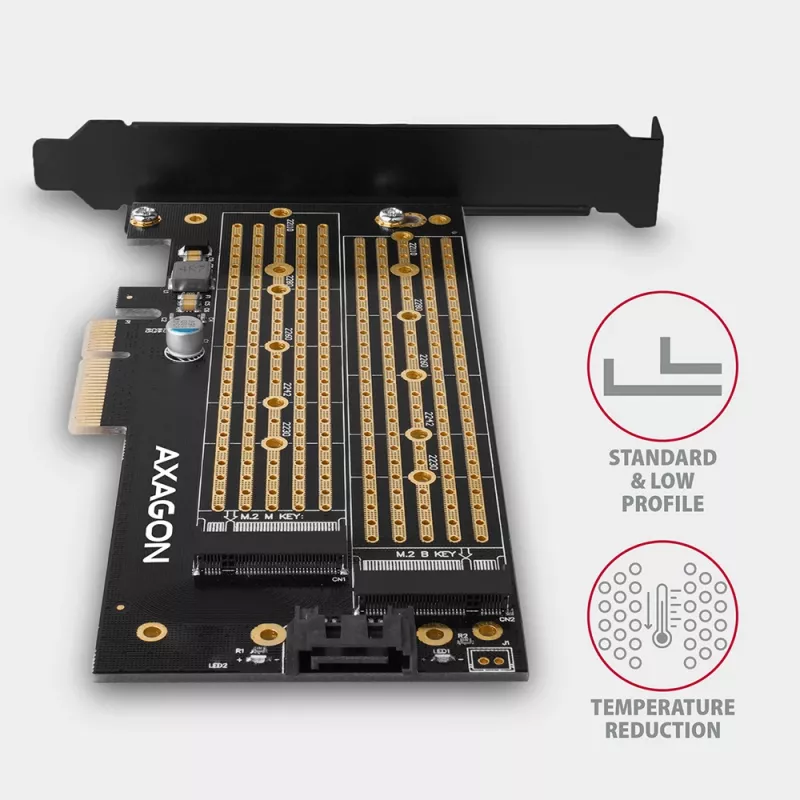

Topelt sinised LED-id näitavad kas toite olemasolu või andmeedastust M.2 pesas. Pakend sisaldab ka madala profiiliga pistikut adapteri paigaldamiseks madala profiiliga korpustesse.

Sisend:
• PCI-Express 3.0 liides, ühildub PCI-Express 1.0a / 1.1 / 2.0 / 2.1.
• 4-realine liides, ühildub x4 / x8 / x16 PCIe pesadega.
• 4-realine PCI-Express 3.0 siini ribalaius kuni 8 GB/s (kahesuunaline).
• SATA pistik emaplaadiga ühendamiseks, kui kasutatakse SATA M.2 SSD-d. Parimate bitikiiruste saavutamiseks on soovitatav kasutada SATA 6G kontrollerit.

Väljund:

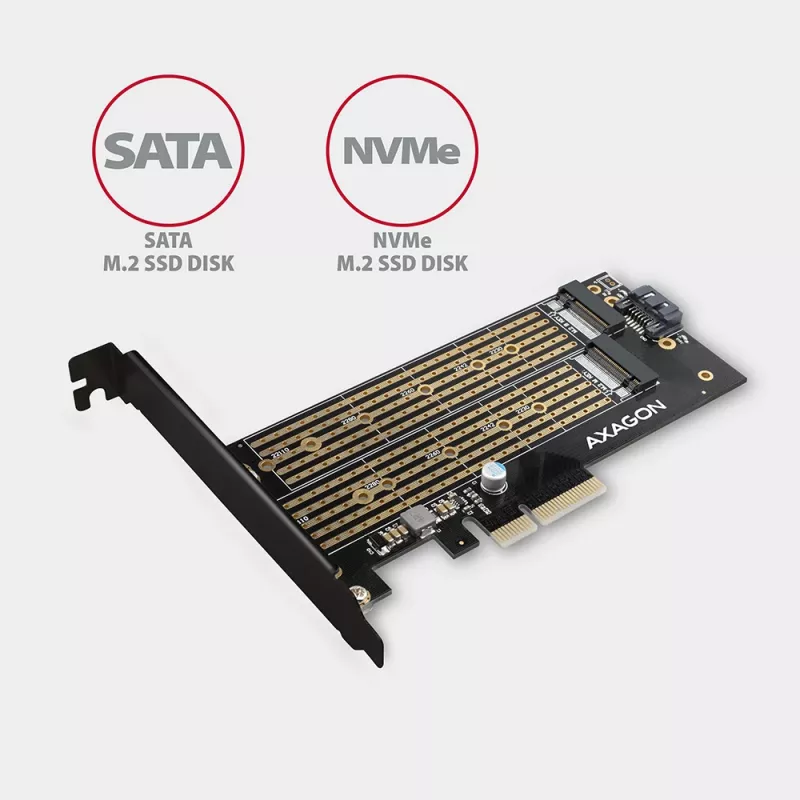

• NGFF 75-pin M-võti pesa NVMe (PCI-Express) M.2 SSD-de paigaldamiseks.
• NGFF 75-pin B-võti pesa SATA (AHCI) M.2 SSD-de paigaldamiseks.

Muud omadused:
• Täielik Plug and Play tugi.

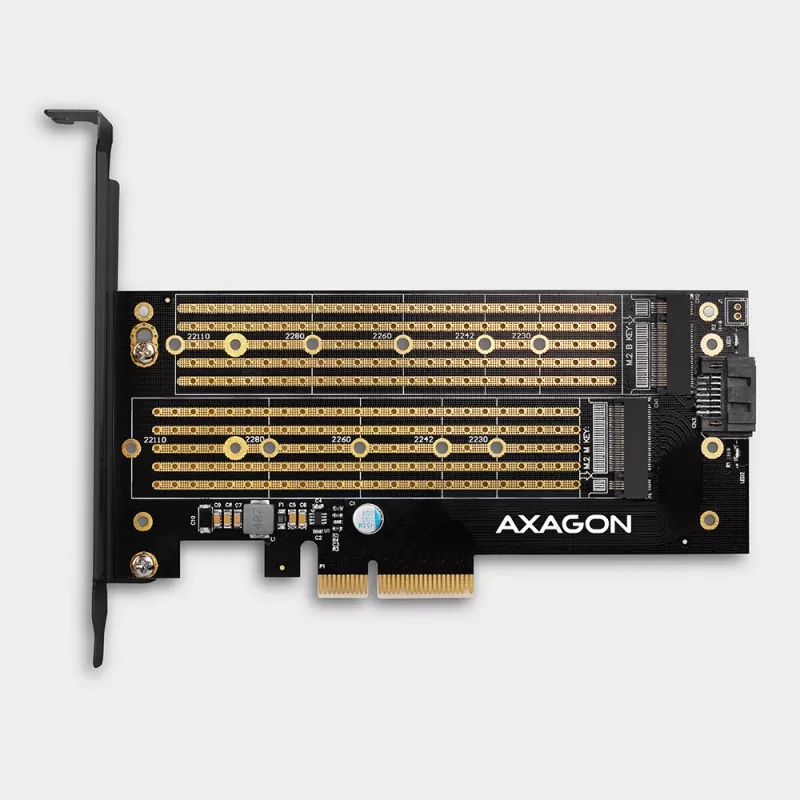

• Toetab M.2 kettaid igas suuruses - 2230, 2242, 2260, 2280, 22110 mm.
• Toetab M.2 kettaid igas mahus.
• Mõlema ketta samaaegne töö.
• Toetab nii ühe- kui ka kahepoolseid M.2 kettaid.
• Parem soojuse hajumine M.2 SSD-delt tänu vaskkattega ventilatsiooniavadele.
• Toetab käivitamist SSD kaartidelt.
• Draivereid pole vaja installida.

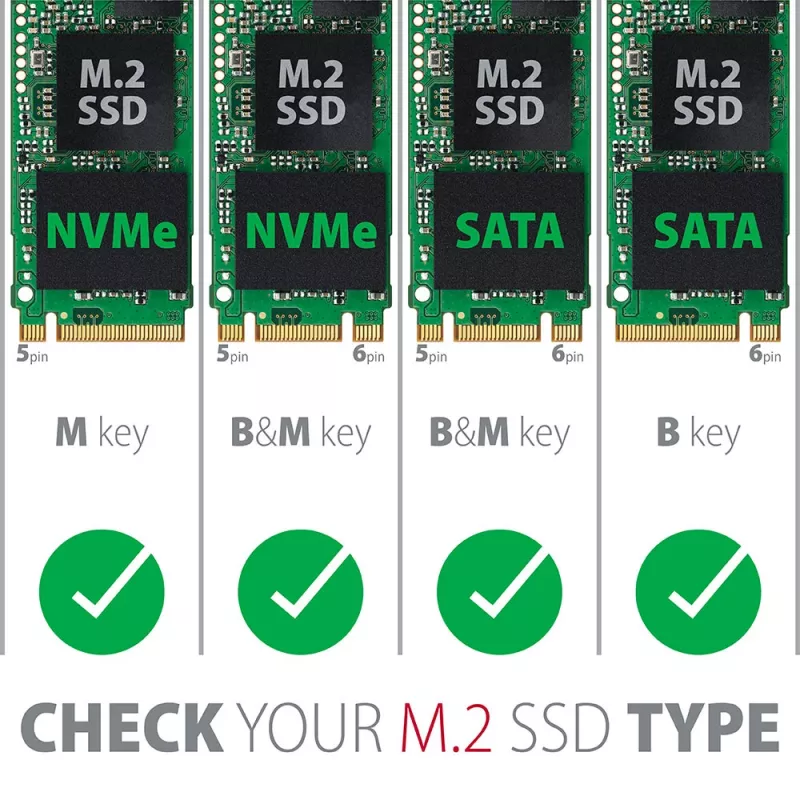

• Märkus: ETTEVAATUST! Adapter võimaldab sisestada B+M-võti kettaid mõlemasse M.2 pessa. Oluline on kontrollida ketta parameetreid, st veenduda, kas ketas on mõeldud SATA või NVMe (PCI Express) liidese jaoks, ja ühendada see õigesse pessa. SATA kettad ühendatakse B-võti pessa, NVMe kettad ühendatakse M-võti pessa.

Toiteallikas:
• Adapter saab toite otse PCI-Express siinist; välist toiteallikat pole vaja.
• Kahekordne toiteallika süsteem tagab piisava toite ühendatud M.2 SSD-dele.
• Lisaks vähendab redundantne toiteallika süsteem adapteri soojuskoormust.

Toetatud operatsioonisüsteemid:
• MS Windows 7 / 8 / 8.1 / 10, Windows Server 2008 R2 / 2012 / 2016 (toetatud on kõik 32-bitised ja 64-bitised Windowsi versioonid), Linux kerneliga 2.6.31 ja uuem.
• Märkus: Windows 7 all töötades võtke ühendust M.2 SSD tootjaga, et teada saada, kas see OS on toetatud, eriti kui kasutatakse NVMe kettaid.

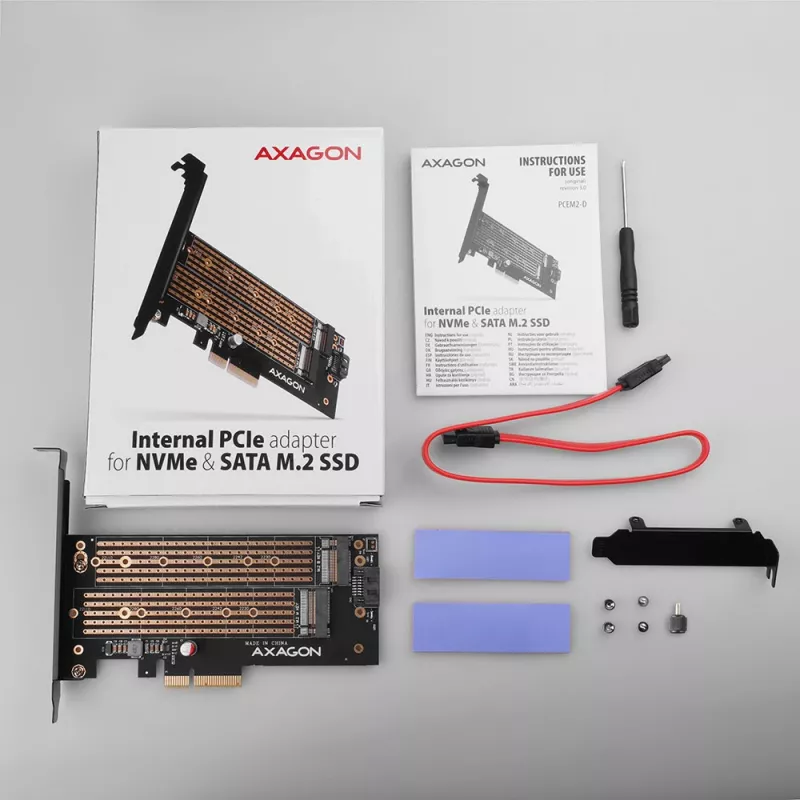

Pakend sisaldab:
• PCI-Express adapter standardse pistikuga,
• madala profiiliga pistik,
• kinnitusmaterjal ja kruvikeeraja,
• trükitud paigaldusjuhend EN/CZ/DE/ESP/FR/HU/IT/PL/RO/RU/SK/BG,
• pakendatud pappkarpi selgelt märgitud parameetritega.

Kuidas kasutada

Sisestage Axagon PCEM2-D vabasse PCIe x4/x8/x16 pessa emaplaadil. Paigaldage M.2 SSD-d vastavatesse pesadesse: ühendage SATA (AHCI) M.2 kettad B‑võti pessa ja NVMe (PCI‑Express) kettad M‑võti pessa. Kinnitage kettad ja valige oma arvuti korpuse jaoks sobiv kinnitusklamber (standardne või madala profiiliga). Toetatud operatsioonisüsteemides on adapter plug-and-play; parima SATA jõudluse saavutamiseks ühendage vajadusel SATA 6G kontroller. Enne sisselülitamist kontrollige ketta tüüpi ja pesa, et vältida valesid ühendusi.

Soovitused

Kontrollige, kas iga M.2 moodul on SATA või NVMe, ja ühendage see vastavasse pessa. Kasutage ainult toetatud operatsioonisüsteeme.
