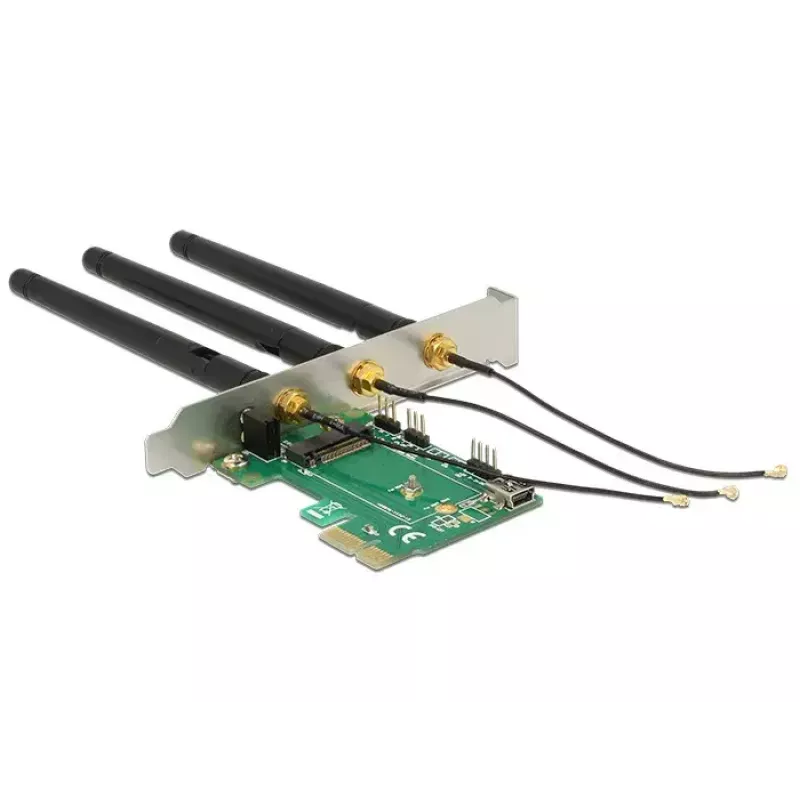

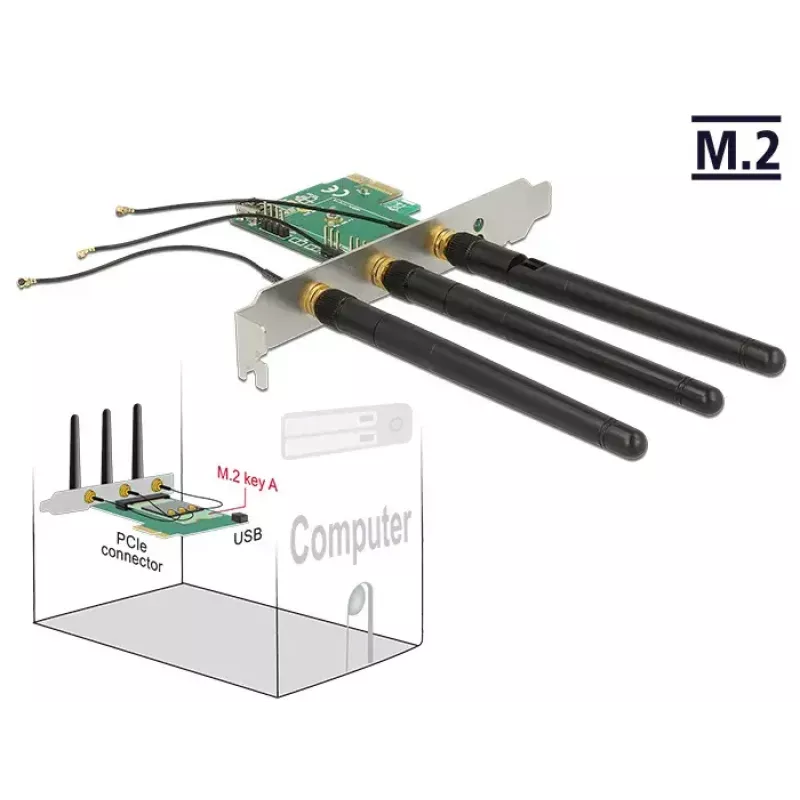

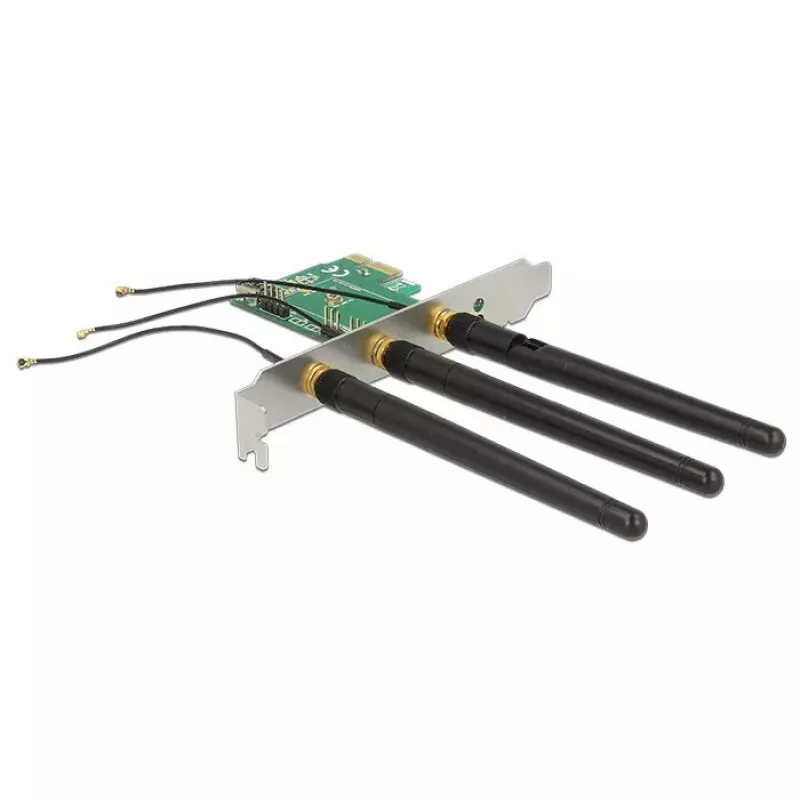

Liidesekaart DeLOCK 89568 sisemine M.2

DeLOCK 89568 on sisemine PCI Express liidesekaart, mis pakub ühte M.2 Key A pesa M.2 traadita moodulite paigaldamiseks. See ühildub moodulitega, millel on USB ja PCIe signaalitüübid ning toetab mooduli funktsioone nagu WLAN, Bluetooth, GNSS, 3G, HSPA ja NFC. Kaart sisaldab sisemist USB-kaablit USB-tüüpi moodulite ühendamiseks hostisüsteemiga, ning antenniühendusi ja kaableid saab vahetada vastavalt paigaldatud mooduli RF-ühendustele.

Eelised

See liidesekaart laiendab lauaarvutit ühe M.2 Key A pesaga PCI-E kaudu, võimaldades hõlpsasti integreerida USB või PCIe signaalidega traadita mooduleid. See toetab kahefunktsioonilisi mooduleid (näiteks WLAN + Bluetooth) ja pakub sisemist USB-juhtmestikku, nii et USB-põhised moodulid tuvastatakse hosti poolt. Vahetatavad antenniühendused ja kaablid võimaldavad ühilduda moodulitega, mis kasutavad erinevaid RF-ühendusi.

Sobib

Peamised tehnilised andmed

Kasutamine

Paigaldage kaart emaplaadi vabasse PCI Express pessa. Sisestage ühilduv M.2 Key A või Key E moodul kaardi pessa ja kinnitage see vastavalt mooduli kinnitusasendile. Ühendage kaasasolev sisemine USB-kaabel kaardilt emaplaadi sisemise USB-päisesse, kui kasutate USB-põhiseid mooduleid. Kinnitage antennikaablid ja välised antennid vastavalt vajadusele, vahetades ühendused, kui moodul kasutab teistsugust RF-ühenduse standardit. Pärast paigaldamist installige valitud mooduli jaoks vajalikud draiverid, et operatsioonisüsteem tuvastaks uue seadme.

Soovitused

Kasutage ainult ühilduvaid M.2 Key A või Key E mooduleid, millel on sobiv signaalitüüp (USB või PCIe). Veenduge, et USB-moodulite puhul on sisemine USB-kaabel ühendatud, ja kontrollige antenniühenduse tüüpi enne antennikaablite paigaldamist. Järgige ESD-kaitset ja toite väljalülitamise protseduure kaardi paigaldamisel.
