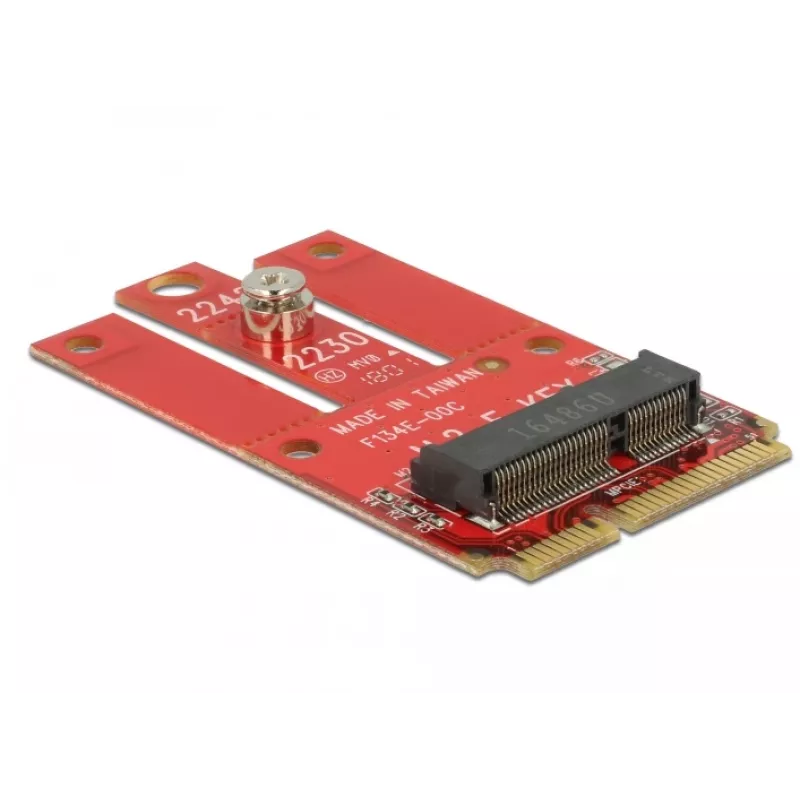

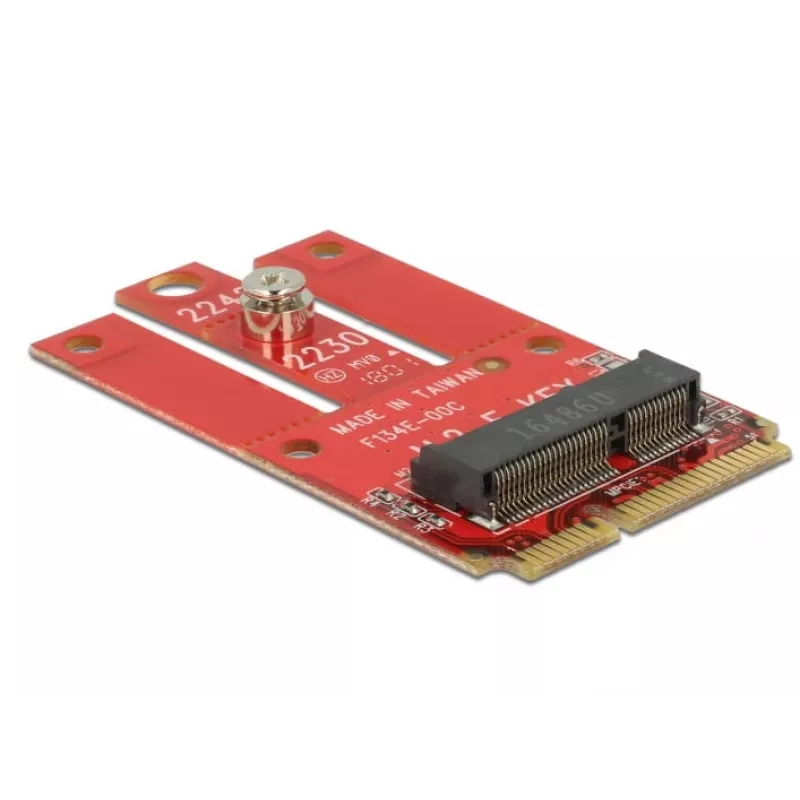

Sisemine M.2 adapter DeLOCK 63909

DeLOCK 63909 sisemine M.2 adapter võimaldab paigaldada M.2 mooduli suurustes 2242, 2230, 3042 või 3030 süsteemi Mini PCI Express pesa kaudu. Adapter kasutab täiskõrgusega laienduskaardi vormitegurit kompaktsete mõõtmetega (30 x 54 mm) ja on saadaval punasena. See on mõeldud sisemiseks kasutamiseks ja toetab integreerimist süsteemidega, mis pakuvad Mini PCIe hostiliidest.

Eelised

See adapter toetab mitut M.2 mooduli pikkust (2242, 2230, 3042, 3030) ja kinnitub Mini PCI Express konnektori kaudu lihtsaks sisemiseks paigaldamiseks. Ettemääratud murdejoon võimaldab vajadusel kaardi täissuurusest pooleks lühendada. Kompaktne jalajälg muudab selle sobivaks piiratud ruumiga süsteemidele.

Sobib

• M.2 SSD-de või moodulite paigaldamiseks süsteemidesse Mini PCIe pesaga
• Sisemälu uuendamiseks kompaktsetes või manustatud arvutites
• Prototüüpimiseks või testimissüsteemideks, kus kasutatakse erinevaid M.2 mooduli pikkusi

Peamised spetsifikatsioonid

• Bränd: DELOCK
• Mudel: 63909
• Hostiliides: Mini PCI Express
• Väljundliides: M.2 (toetab 2242, 2230, 3042, 3030)
• Sisemine: Jah
• Mõõtmed (L × S): 30 mm × 54 mm
• Toote värv: Punane

Kasutamine

Sisestage adapter emaplaadi või kandurplaadi vabasse Mini PCIe pessa. Kinnitage M.2 moodul adapteri M.2 pistikusse, kinnitage see vastava mooduli pikkuse tugiposti külge ja vajadusel lühendage kaarti ettemääratud murdejoonest, et saavutada poolsuurus. Paigaldage kõik kinnituskruvid tagasi ja kontrollige, kas süsteem tuvastab mooduli.

Soovitused

Kasutage adapteri ja M.2 moodulite käsitsemisel asjakohaseid ESD meetmeid. Veenduge, et hostsüsteem toetab paigaldatavat M.2 mooduli tüüpi ja kontrollige füüsilist ruumi enne adapteri lühendamist murdepunktist.
