Liidesekaart DeLOCK 89630 sisemine M.2 SATA

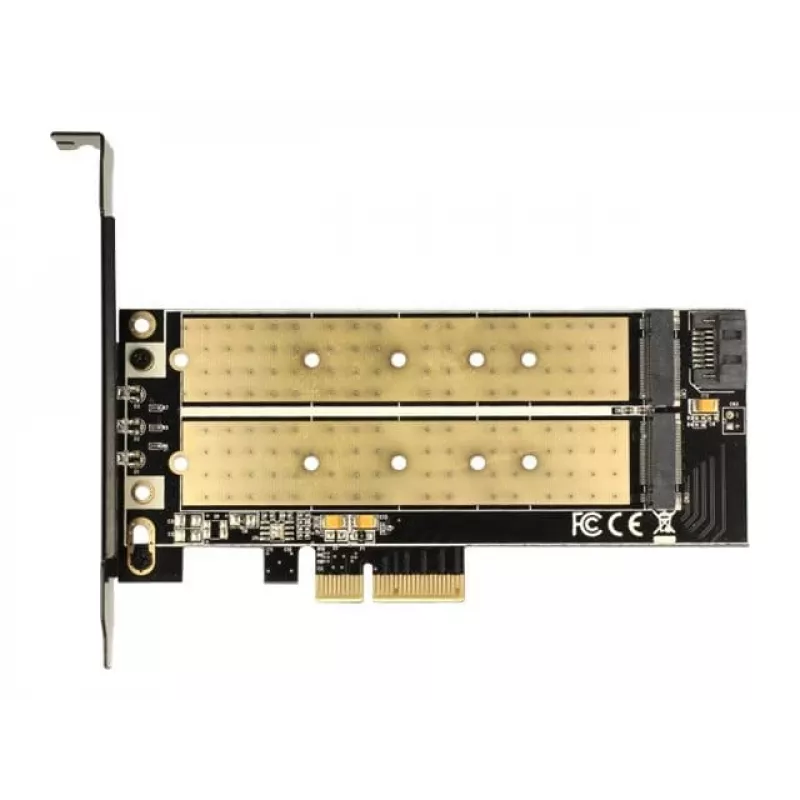

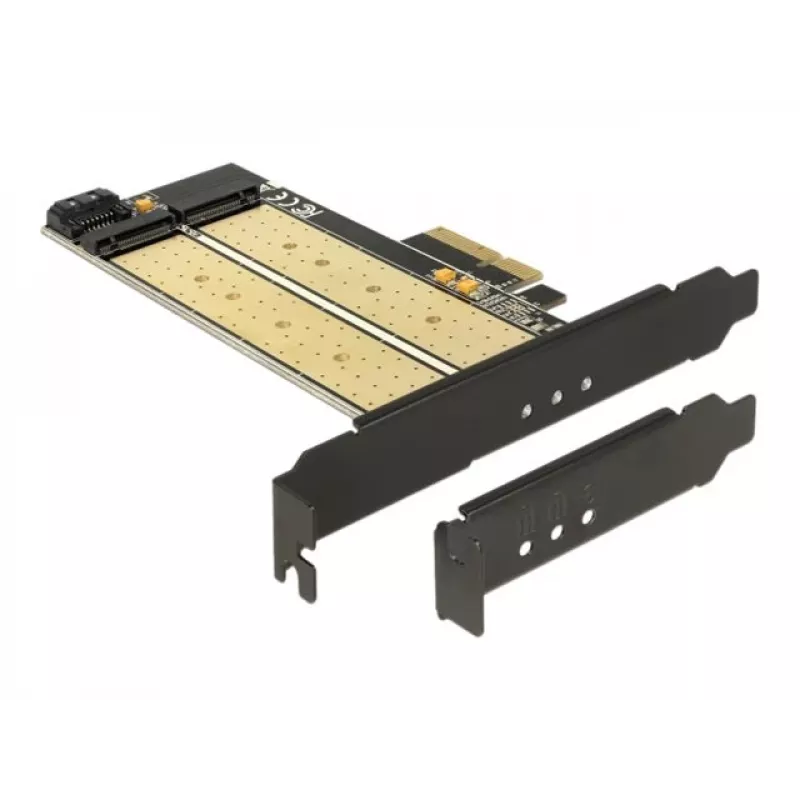

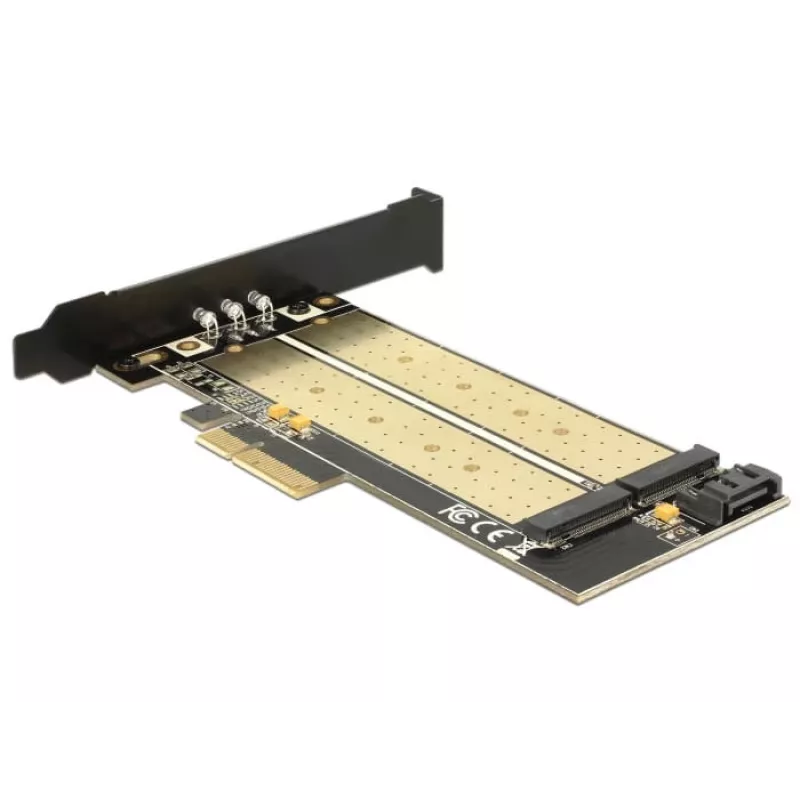

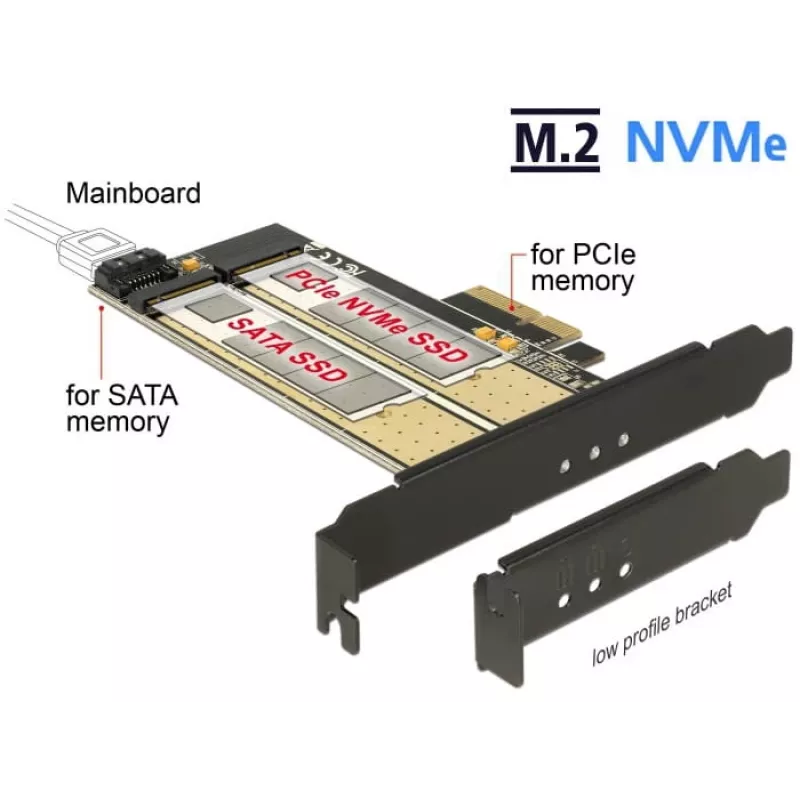

DeLOCK 89630 on sisemine PCIe-liidesekaart, mis lisab lauaarvutile kaks M.2-pesa. Üks pesa toetab M.2 SATA-mooduleid (vormingud 22110, 2280, 2260, 2242, 2230) ja ühendub emaplaadiga SATA-kaabli kaudu; teine pesa toetab M.2 PCIe-mooduleid (vormingud 22110, 2280, 2260, 2242, 2230). Mõlemat M.2-pesa saab kasutada samaaegselt, võimaldades paindlikku sisemise salvestusruumi laiendamist ilma väliste adapteriteta.

Eelised

Kaart pakub kahte sõltumatut M.2-liidest ühel PCIe-pesal, ühendades ühe SATA- ja ühe PCIe M.2-ühenduse. See kasutab passiivset jahutust ja ühildub levinud M.2-mooduli pikkustega, võimaldades hõlpsasti paigaldada mitmesuguseid SSD-sid. Adapter toetab tavalisi Windowsi versioone ja sobib tüüpilistesse lauaarvutisüsteemidesse, et suurendada sisemisi salvestusvõimalusi.

Sobib

• Lauaarvuti uuendamiseks täiendavate M.2 SATA- ja M.2 PCIe-SSD-dega
• Süsteemid, mis vajavad täiendavat sisemist salvestusruumi ilma emaplaati vahetamata
• Kasutajad, kes vajavad mitut M.2-draivi andmete, vahemälu või eraldi operatsioonisüsteemi installide jaoks

Peamised spetsifikatsioonid

• Hostiliides: PCIe
• Väljundliidesed: M.2 (SATA) ja M.2 (PCIe)
• Toetatud M.2-vormingud: 22110, 2280, 2260, 2242, 2230 mõlema pesa puhul
• Ühendus M.2 SATA jaoks: vajab SATA-kaablit emaplaadiga
• Jahutus: passiivne
• Ühilduvus: Windows 10, 8.1, 8, 7

Kasutusjuhend

Paigaldage DeLOCK 89630 emaplaadi vabasse PCIe-pessa. Kinnitage M.2-moodulid sobivatesse pistikutesse ja kinnitage need vastavalt nende pikkusele. Ühendage M.2 SATA-moodul emaplaadiga SATA-kaabli abil. Pärast riistvara paigaldamist käivitage süsteem ja kontrollige draivi tuvastamist BIOS-is/UEFI-s ja operatsioonisüsteemis. Vajadusel installige operatsioonisüsteemi draiverid.

Soovitused

Enne paigaldamist veenduge, et arvuti on välja lülitatud ja vooluvõrgust lahti ühendatud. Kasutage ühilduvaid M.2-mooduli suurusi ja emaplaadil vaba SATA-porti M.2 SATA-pesa jaoks. Tagage korpuses piisav õhuvool kaardi ümber, kuigi see kasutab passiivset jahutust.
