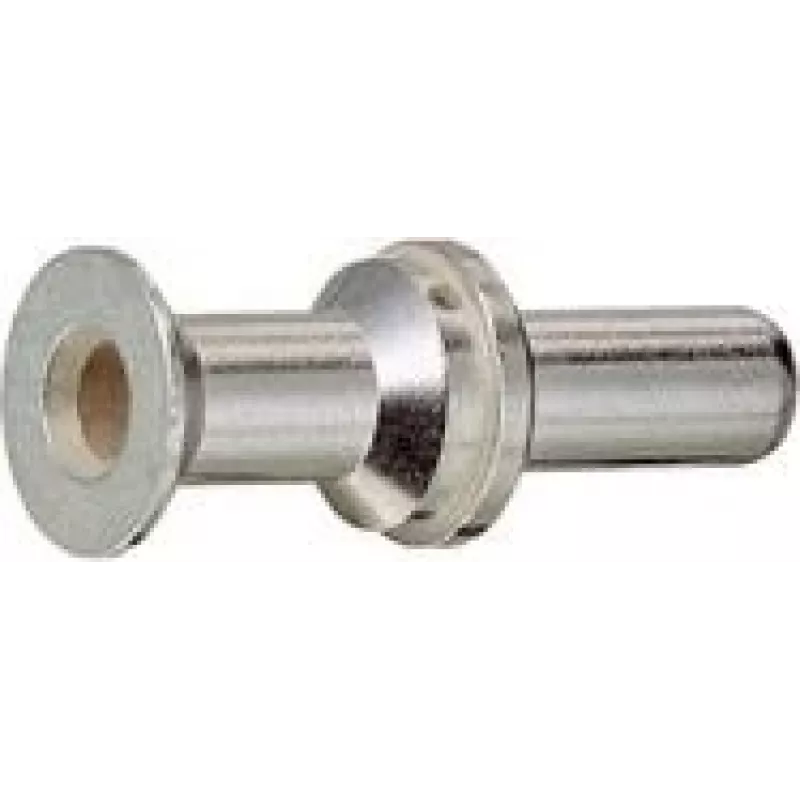

Traadipistiku krimppistik Harting 09 11 000 6123

Hartingi traadipistiku krimppistik 09 11 000 6123 on kompaktne krimm-tüüpi elektripistik, millel on hõbedane viimistlus ja mis on mõeldud usaldusväärseks juhtmeühenduseks. RoHS-nõuetele vastav üheosaline pistik kaalub ligikaudu 42,6 g, selle välisläbimõõt on 1,8 cm ja laius 47,7 mm, mistõttu sobib see kitsastesse ruumidesse ja lihtsaks käsitsemiseks. Pistik on ette nähtud kasutamiseks seal, kus on vaja pressitud metallkontakti, millel on stabiilne juhtivus ja korrosioonikindel pind.

Eelised

Krimmkonstruktsioon tagab kindla mehaanilise ja elektrilise ühenduse, hoides paigaldusaja lühikesena. Hõbedane viimistlus parandab juhtivust ja pakub korrosioonikindlust tüüpilistes tööstus- ja kaubanduskeskkondades. RoHS-vastavus tagab, et pistik vastab keskkonna- ja materjaliohutusnõuetele. Kompaktsed mõõtmed ja mõõdukas kaal muudavad selle hõlpsasti paigutatavaks ja kinnitatavaks kitsastes juhtmeköidistes või juhtkappides.

Sobib

• Elektrijuhtmestiku komplekteerimine ja väljaviikude ühendamine
• Tööstuslikud juhtpaneelid ja masinate juhtmestik
• Signaali- ja toiteühendused, mis nõuavad usaldusväärseid krimmkontakte
• Rakendused, kus on nõutud RoHS-nõuetele vastavad komponendid

Peamised spetsifikatsioonid

• Ühenduse tüüp: krimm
• Viimistlus: hõbe
• Vastavus: RoHS
• Kaal: ligikaudu 42,6 g
• Välisläbimõõt: 1,8 cm
• Laius: 47,7 mm
• Kogus pakendis: 1 tk

Kasutamine

Valmistage juht ette, eemaldades isolatsiooni soovitatud pikkuses konkreetse krimmhülsi jaoks. Sisestage eemaldatud isolatsiooniga juht krimmhülsi, kuni see on täielikult sees, seejärel kasutage pistikule sobiva suurusega krimmtööriista, et moodustada kindel mehaaniline ühendus. Kontrollige krimmit, et see oleks korralikult kokku surutud, ja veenduge, et hõbedane viimistlusala tagab pideva kontakti paaritusosaga. Pärast krimmimist kontrollige elektrijuhtivust ja vajadusel paigaldage ettenähtud isolatsioon või tõmbekaitse.

Soovitused

Kasutage kalibreeritud krimmtööriista, mis on sobitatud pistiku suuruse ja juhtme ristlõikega, et saavutada ühtlane elektriline ja mehaaniline jõudlus. Vältige kahjustatud või korrodeerunud paarituskomponentide kasutamist; hoidke pistikuid kuivas keskkonnas, et säilitada hõbedane viimistlus ja RoHS-nõuetele vastavad materjalid.
