DeLOCK PCI Express x1 kaart 2-le jadapordile RS-422/485

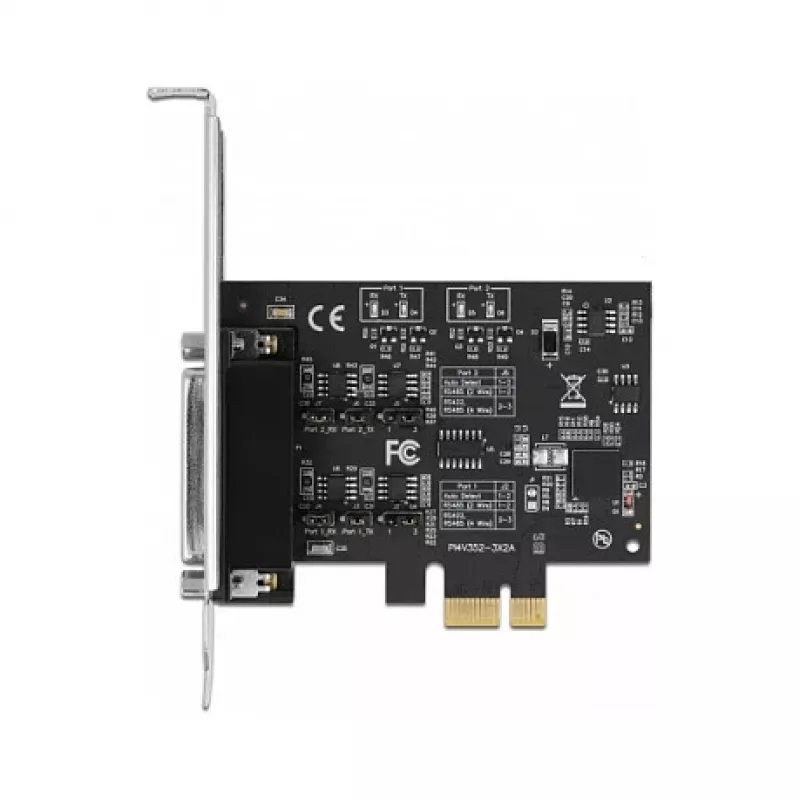

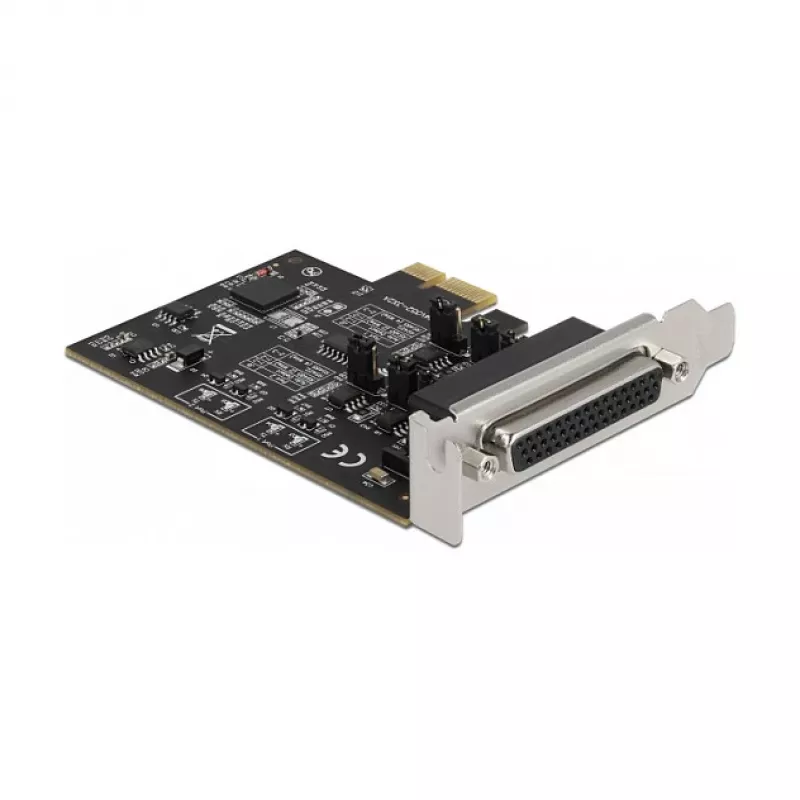

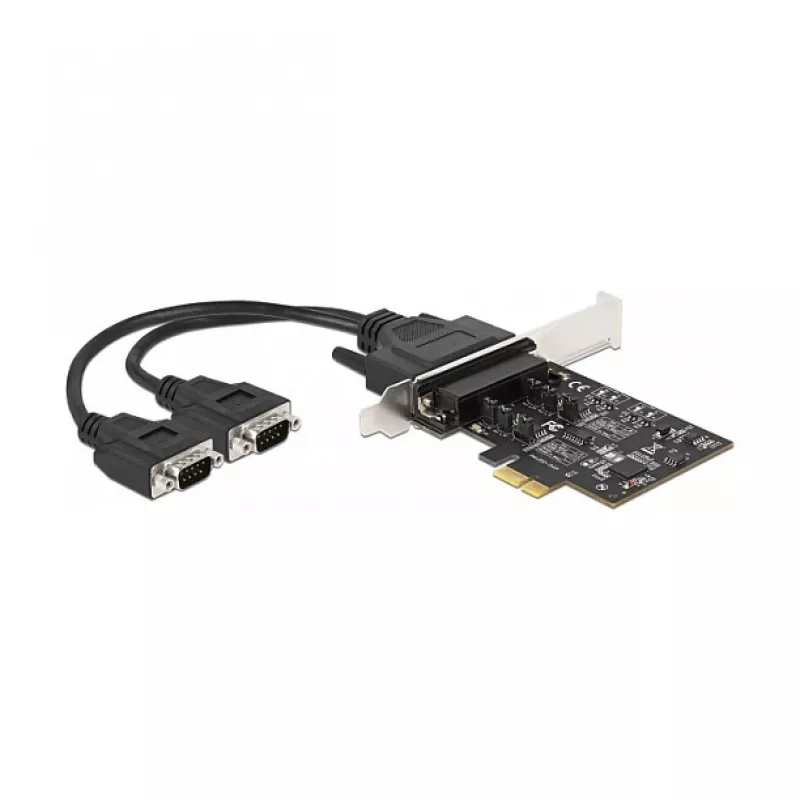

DeLOCK PCI Express x1 kaart 2-le jadapordile RS-422/485 lisab arvutile kaks välist jadaporti (RS-422/RS-485). See toetab PCIe 2.0 hostiliidest, 15 kV ESD-kaitset ja 256 B FIFO-puhvrit. Kaardiga on kaasas standardne ja madala profiiliga kronstein paigaldamiseks laua- või mini-arvutisüsteemidesse.

Eelised

Adapter toetab nii RS-422 kui ka RS-485 protokolle koos valitava 2- ja 4-juhtmelise töörežiimi ning seadistatavate andme- ja stoppbittidega. Integreeritud lõpetustakistid on lubatavad signaalipeegelduste vähendamiseks. Hüppeseadistusega valitavad režiimid hõlmavad automaattuvastust, RS-422, RS-485 4-juhtmeline täisdupleks ja RS-485 2-juhtmeline pooldupleks. PCIe x1 liides tagab ühilduvuse PCIe pesadega, samas kui FIFO ja ESD-kaitse parandavad side usaldusväärsust tööstuskeskkondades.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Paigaldage kaart vabasse PCIe x1 pessa (või ühilduvasse PCIe pessa) hostarvutis ja kinnitage šassiile sobiv kronstein. Ühendage välised RS-422 või RS-485 seadmed klemmliitmikega. Seadistage nõutav režiim ja lõpetus pardasiseste hüppajate abil (valige automaattuvastus, RS-422, RS-485 4-juhtmeline või RS-485 2-juhtmeline) ning määrake andmebitid ja stoppbitid vastavalt välisseadme spetsifikatsioonidele.

Soovitused

Usaldusväärseks jadasideks lubage lõpetustakistid pikkade ülekandeliinide otstes ja kontrollige juhtmestikku õige 2- või 4-juhtmelise konfiguratsiooni jaoks. Kasutage varjestatud kaabeldust ja korralikku maandust elektriliselt mürarikastes või tööstuslikes keskkondades. Kontrollige seadmete juhendeid, et sobitada andme- ja stoppbittide seadeid.
