Seinakapp EFB Elektronik 691706FTS.1

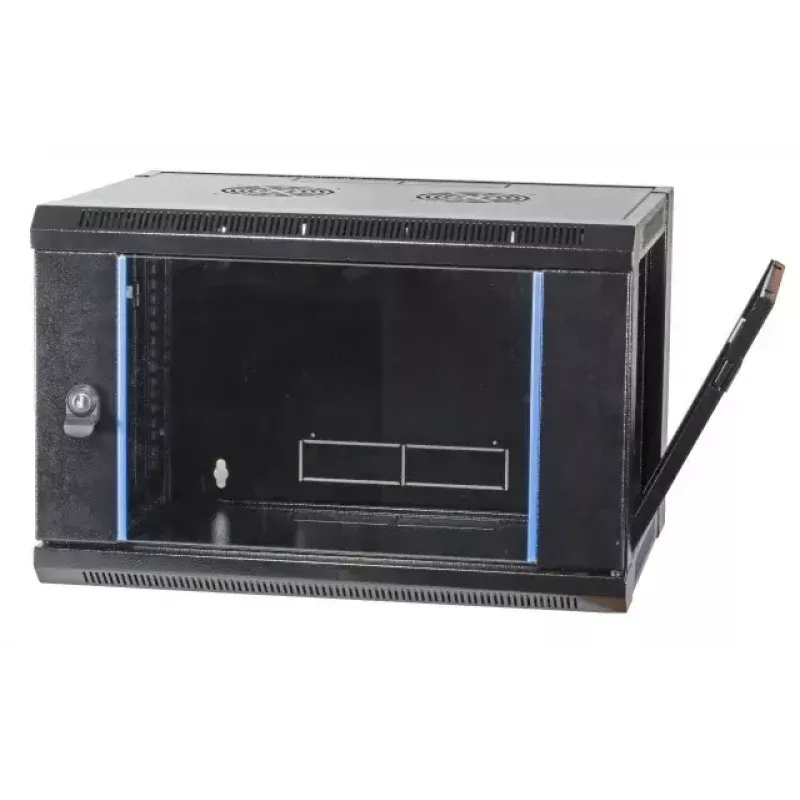

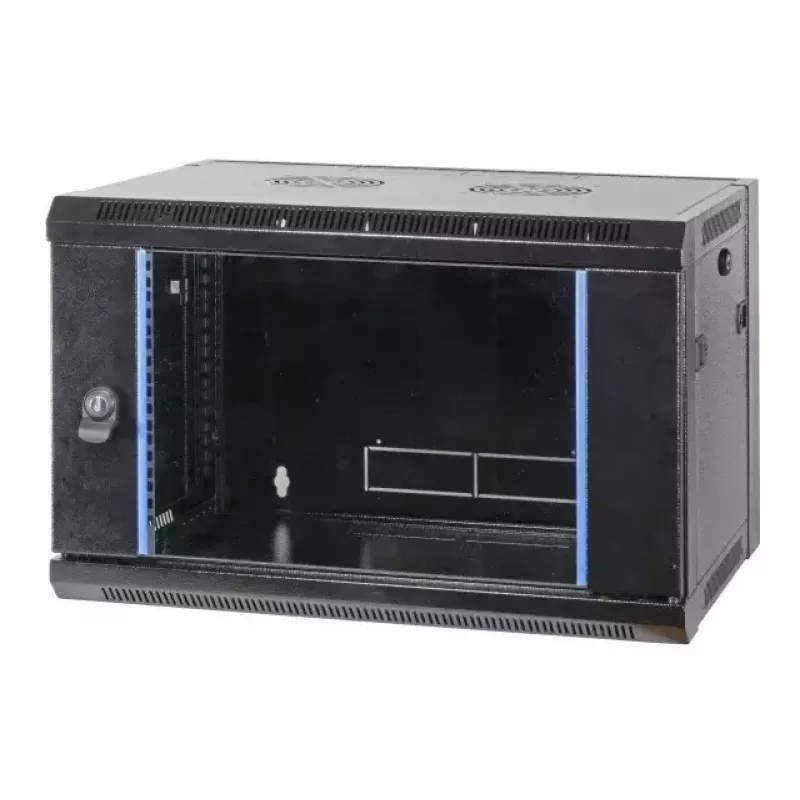

EFB Elektronik 691706FTS.1 seinakapp on terasplekist korpus kruvitud raamiga, mis on mõeldud võrgu- ja elektroonikaseadmete seinale paigaldamiseks. See tarnitakse monteerimata ja on iseventileeruv; katusel, põhjas ja tagaseinas on eelstantsitud avad kaabli sisestamiseks (230 x 41 mm) ning katus on ette valmistatud kahe üksiku ventilaatori (art nr 691664) paigaldamiseks. Sees on kaks eesmist, sügavuse reguleerimisega 19" siini. Esiusel on 4 mm sertifitseeritud turvaklaasist aken ja lukk. Kapi osad on täielikult maandatud, viimistlus on RAL9005 sügavmust ja kapil on IP20 kaitseaste maksimaalse koormusega 60 kg. Komplektis on kaks võtit.

Eelised

Kapi terasplekist korpus koos kruvitud raamiga tagab stabiilse mehaanilise kaitse, jäädes samas kompaktseks seinale kinnitamiseks. Eemaldatavad külgseinad kiirkinnitusdetailidega võimaldavad kiiret juurdepääsu paigaldamiseks ja hoolduseks. Eelstantsitud kaablisisestusavad ja ventilaatorite paigaldamiseks ettevalmistatud katus lihtsustavad kaablihaldust ja jahutuslisasid. Sügavuse reguleerimisega 19" siinid võimaldavad võrguseadmete paindlikku paigaldamist. Esiusel koos sertifitseeritud turvaklaasi ja lukuga on nähtavus ja füüsiline turvalisus paigaldatud seadmetele.

Sobib

• Lülitite, panipaikade ja väikeserverite paigaldamiseks kontori- ja telekommunikatsioonikappidesse
• Seinale paigaldatavad paigaldised IT-ruumides, serverikappides ja võrgupunktides
• Struktureeritud kaabelduse ja väikeste võrgusõlmede korpused

Peamised spetsifikatsioonid

• Bränd: EFB Elektronik, mudel 691706FTS.1
• Mõõtmed (L x S x K): 570 x 450 x 370 mm
• Kinnitus: Seinale, tarnitakse monteerimata
• Siinid: 2 x 19" ees, sügavuse reguleerimisega

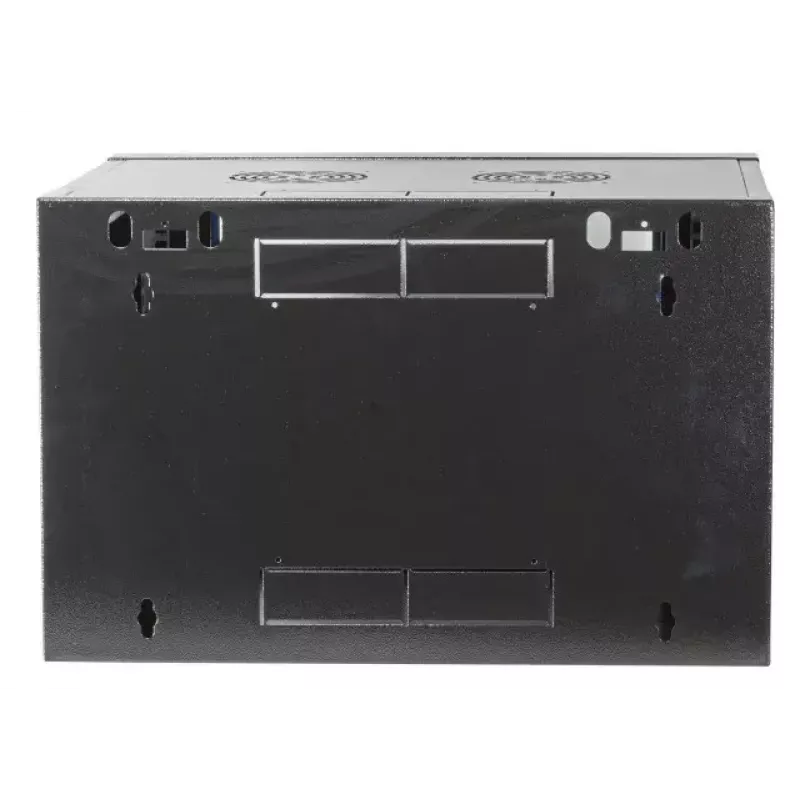

• Kaablisisestused: Eelstantsitud avad 230 x 41 mm (katus, põhi, taga)
• Ventilaatori tugi: Katus ette valmistatud 2 x üksikule ventilaatorile (art nr 691664)

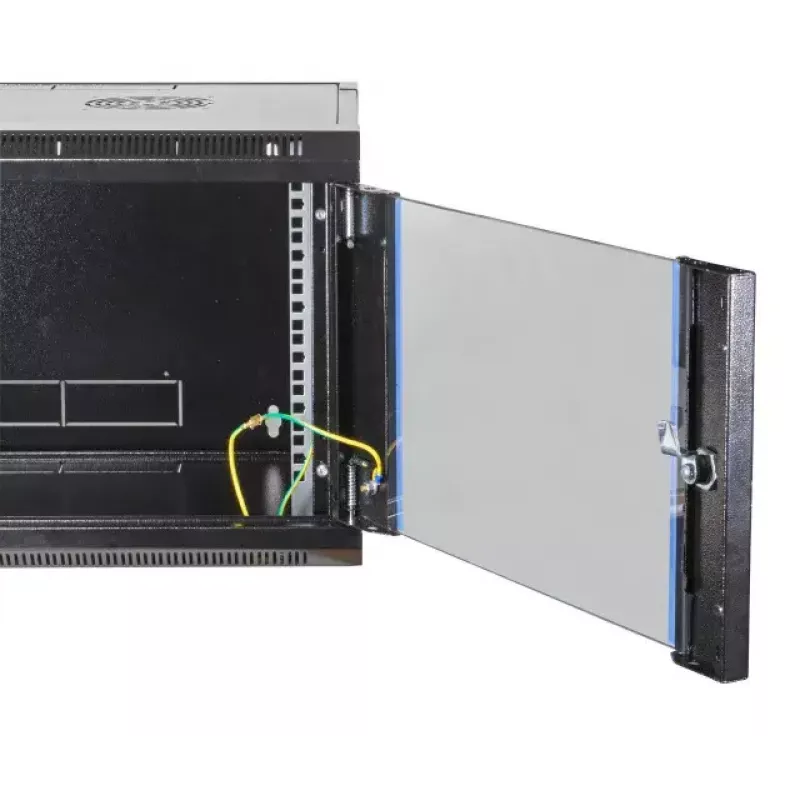

• Uks: Esiusel 4 mm sertifitseeritud turvaklaasi ja lukuga
• Kaitse: IP20
• Max koormus: 60 kg
• Viimistlus: Värv RAL9005 (sügavmust)
• Lisatarvikud: 2 x võti

Kuidas kasutada

Pakkige kapp transpordipakendist lahti ja monteerige järgides kaasasolevaid monteerimisjuhiseid. Kinnitage kapp sobivale seinakonstruktsioonile kasutades sobivaid ankruid ja kinnitusvahendeid, mis on mõeldud kapi kaalu ja kavandatud koormuse jaoks. Eemaldage külgsein kiirkinniti abil, et pääseda sisemusse, ja reguleerige 19" siinid vajalikule sügavusele oma seadmetele. Juhtige kaablid läbi eelstantsitud avade (230 x 41 mm) katuses, põhjas või taga ning paigaldage valikulised ventilaatorid ettevalmistatud katuseasenditesse, kui on vaja aktiivset ventilatsiooni. Sulgege ja lukustage esiukse pärast paigaldamist; hoidke kapp maandatud vastavalt kohalikele elektrilistele eeskirjadele.

Soovitused

Paigaldage kapp kandvale, vibratsioonivabale seinale ja veenduge, et ankrud ja kinnitused sobivad kapi ja seadmete summaarsele kaalule. Tagage sobiv vaba ruum õhuringluseks ja teenindusjuurdepääsuks; lisage ventilaatorid, kui seadmed tekitavad märkimisväärset soojust. Tagage paigaldamisel korralik maandus ja järgige kohalikke ohutus- ja kaabeldusstandardeid.
