Seinale paigaldatav rack EFB Elektronik 691703VWS

Terasplekist korpus seinapaigalduseks, täielikult eelmonteeritud ja iseventileeritav, seinapaigaldusrack EFB Elektronik 691703VWS on mõeldud kompaktseks 19" komponentide paigaldamiseks keskkondades, mis vajavad põhikaitset (IP20). Kapil on kitsas üldsügavus 150 mm ja töökindel teraskonstruktsioon värvitud viimistlusega, saadaval värvides RAL7035 (helehall), RAL9005 (sügavmust) või RAL9010 (valge). Tarne sisaldab ühte võtit.

Eelised

Seade tarnitakse täielikult eelmonteeritult kiireks paigaldamiseks ning sellel on eelstantsitud ventilatsiooniavad ja kaabliklambrid, mis lihtsustavad kaabeldamist. Hingedega lukustatav kate aknaga võimaldab visuaalset juurdepääsu, tagades samal ajal seadmete turvalisuse. Saadaval on mitu paigaldusvõimalust vertikaalse ja horisontaalse 19" kinnitusruumiga ning mitu seadistatavat sügavust ühendatud seadmete jaoks.

Sobib

• Väikestele võrguinstallatsioonidele ja patch-paneelidele
• Struktureeritud kaabeldusele ja madala profiiliga aktiivsetele seadmetele
• Seinale paigaldatavatele IT-, telekomi- või AV-komponentidele kontorites ja kodudes
• Keskkondadele, mis vajavad põhikaitset tahkete esemete eest (IP20)

Peamised tehnilised andmed

• Bränd: EFB Elektronik, mudel 691703VWS
• Materjal: terasplekk
• Mõõdud (L × S × K): 537 mm × 146 mm × 475 mm
• Üldine seina sügavus: 150 mm
• Kinnitus: 3U vertikaalne 19" (maks sügavused: 360 / 340 / 300 mm), 5U horisontaalne 19" (maks sügavus 80 mm), 3U tasapinnaline 180° pööratav
• Kate: hingedega, lukustatav aknaga; sisaldab 1 võtit

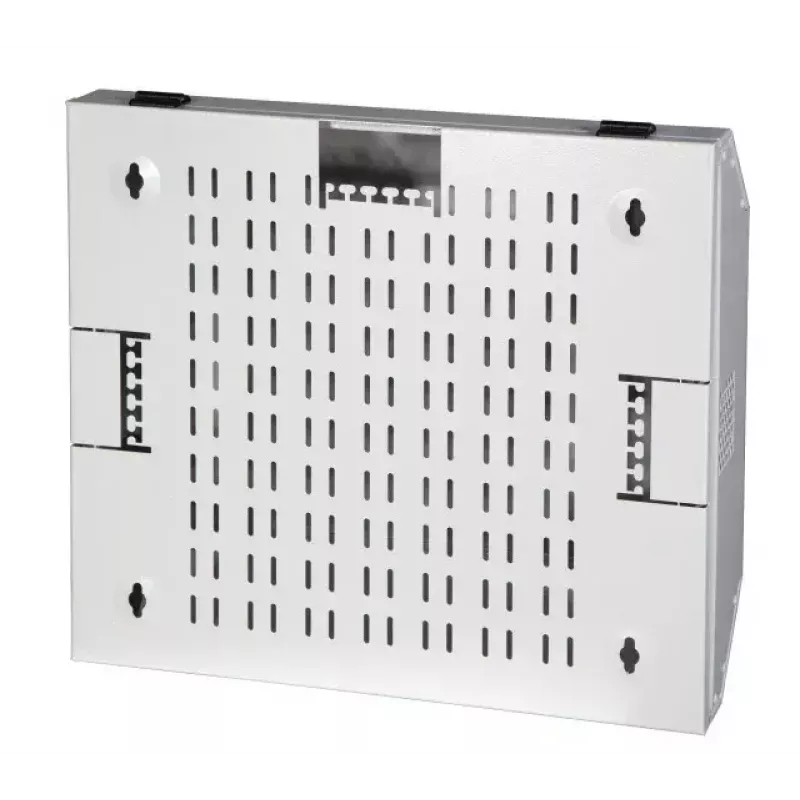

• Ventilatsioon: eelstantsitud ventilatsiooniavad; iseventileeritav

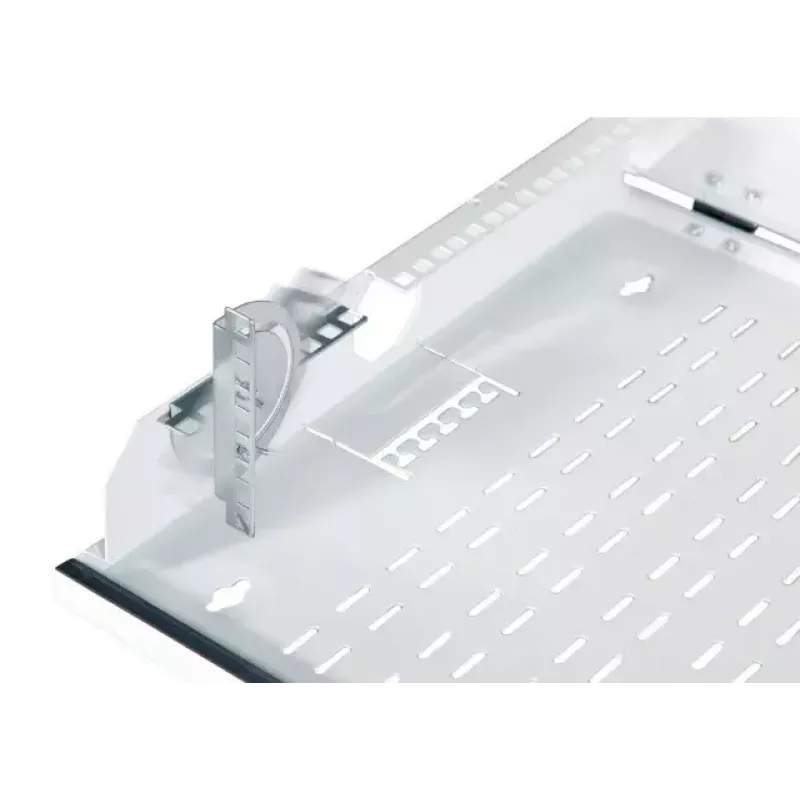

• Kaablihaldus: eelstantsitud kaabliklambrid tagaseinas
• Viimistlusvärvid: RAL7035 (helehall), RAL9005 (sügavmust), RAL9010 (valge)
• Kaitseaste: IP20
• EAN: 4049759165178

Kasutamine

Kinnitage kapp kindlalt sobivale seinapinnale, kasutades seinamaterjalile vastavaid kinnitusvahendeid. Paigaldage 19" komponendid vertikaalselt või horisontaalselt vastavalt saadaolevatele U-positsioonidele ja näidatud komponentide sügavustele. Juhtige võrgu- ja toitekaablid läbi tagaseinas olevate eelstantsitud kaabliklambrite ning kasutage eelstantsitud ventilatsiooniavasid õhuvoolu tagamiseks. Sulgege ja lukustage hingedega kate pärast paigaldamist; aken võimaldab visuaalset kontrolli ust avamata.

Soovitused

Ohutuks tööks veenduge, et paigaldatud seadmed ei ületa loetletud maksimaalseid sügavusi ning et sein ja kinnitused kannavad kogukaalu. Säilitage vaba ruum ventilatsiooniavade ümber ja järgige EFB Elektronik'i paigaldusjuhiseid. Kapp on mõeldud kasutamiseks siseruumides, kus IP20 kaitse on piisav.
