Seinale paigaldatav rack EFB Elektronik 691715FGR.1

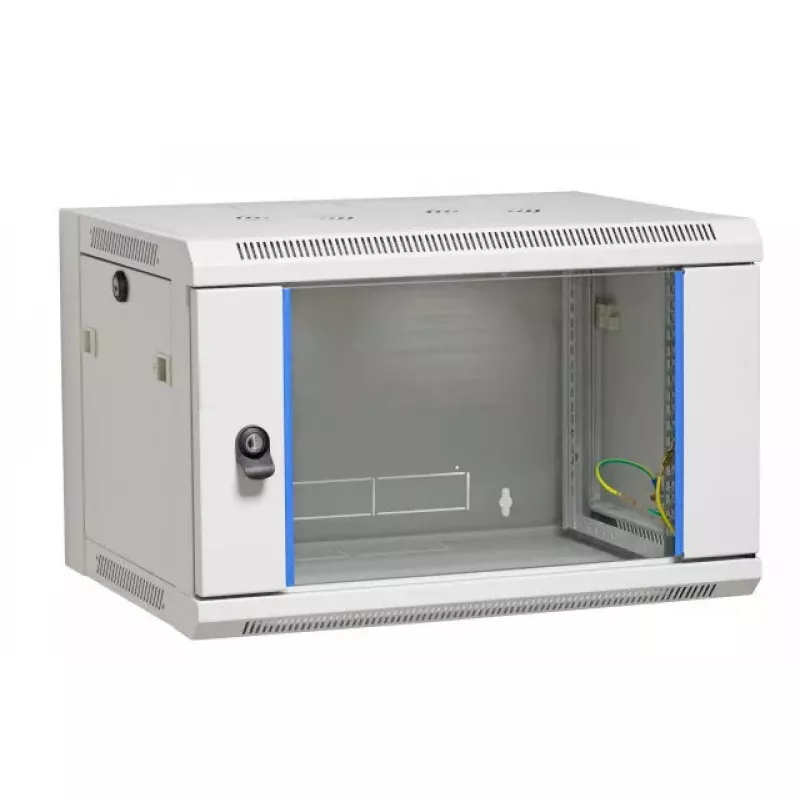

EFB Elektronik 691715FGR.1 seinale paigaldatav rack on kompaktne võrgukapp, mis on loodud võrguseadmete korrastamiseks ja kaitsmiseks kontorites, serveriruumides või tehnoruumides. Kapp on valmistatud terasplekist kruvitud raamiga ja RAL7035 helehalli värvkattega, pakkudes tugevat paigalduslahendust maksimaalse kandevõimega 60 kg. IP20 kaitse, eelnevalt stantsitud kaablite sisseviigukohad ja sügavuselt reguleeritavad 2 x 19" siinid pakuvad praktilisi omadusi korralikuks paigalduseks piiratud ruumis.

Eelised

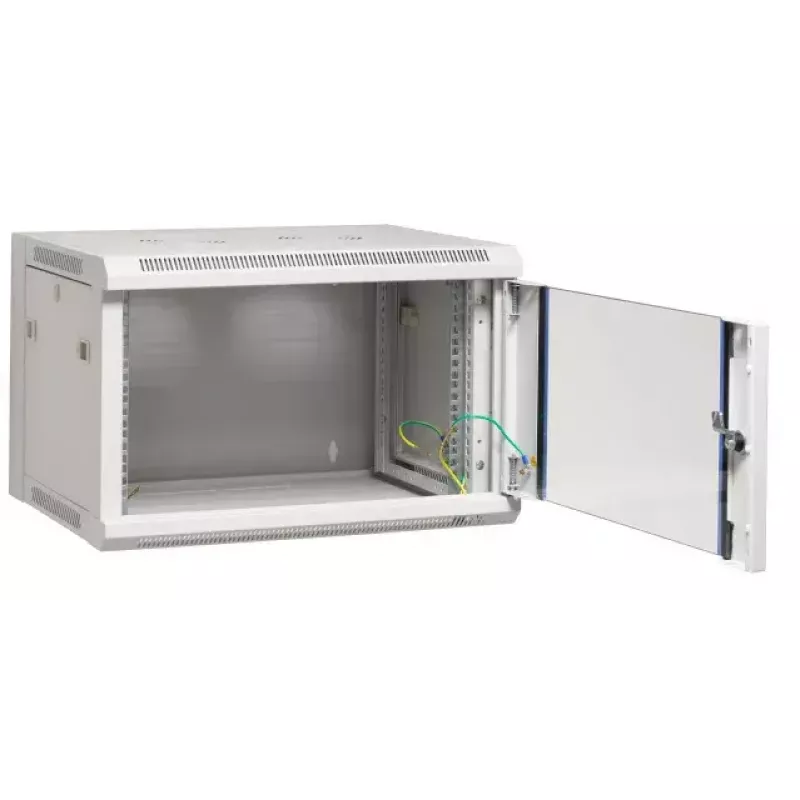

Kapi terasplekist korpus ja kruvitud raam tagavad konstruktsiooni stabiilsuse, jäädes samas hooldussõbralikuks tänu eemaldatavatele külgseintele kiirkinnitustega. Esiuks 4 mm sertifitseeritud turvaklaasist aknaga ja lukuga võimaldab visuaalset kontrolli ilma avamiseta ning kaasasolevad võtmed lihtsustavad turvalist juurdepääsu kontrolli. Eelnevalt stantsitud avad katusel, põhjas ja taga hõlbustavad kaablite marsruutimist ning katus on ette valmistatud kahe üksiku ventilaatori paigaldamiseks valikuliseks aktiivseks ventilatsiooniks. Kõik kapi osad on täielikult maandatud elektrilise ohutuse tagamiseks.

Sobib

• Seinale paigaldatavateks lahendusteks väikestes serveriruumides ja võrgukappides
• Lülitite, jaotuspaneelide ja kompaktsete võrguseadmete paigaldamiseks 19" siinidele
• Korraldatud kaabli sisseviiguks ja marsruutimiseks kontori IT-kappides
• Keskkondadesse, kus on vajalik seadmete visuaalne jälgimine läbi klaasukse

Peamised spetsifikatsioonid

• Välismõõtmed: Laius 570 mm, Sügavus 450 mm, Kõrgus 770 mm
• Kaitseaste: IP20 (kaitse tahkete osakeste eest >12,5 mm)
• Materjal: Terasplekist korpus kruvitud raamiga
• Paigaldus: 2 x 19" siini, eesmised, sügavuselt reguleeritavad
• Esiuks: Sertifitseeritud turvaklaasist aken, 4 mm paks, lukuga
• Kaabli sisseviik: Eelnevalt stantsitud avad katusel, põhjas ja taga (230 x 41 mm)
• Ventilatsioon: Katus ette valmistatud 2 x üksiku ventilaatori paigaldamiseks
• Kandevõime: Maksimaalselt 60 kg
• Viimistlus: RAL7035 helehall

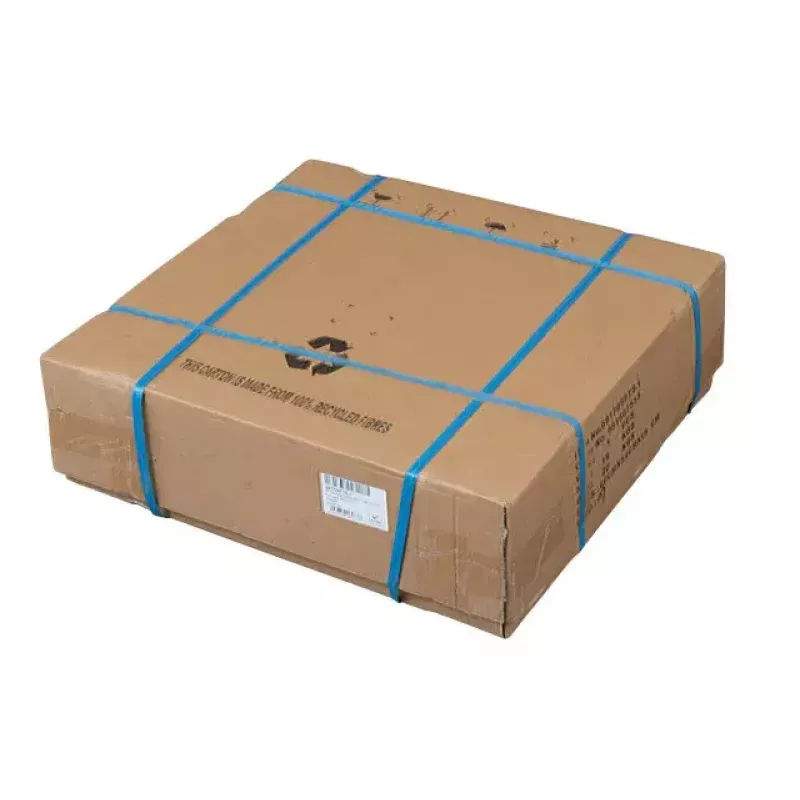

• Tarnimine: Lahtivõetuna, sisaldab 2 võtit

Kuidas kasutada

Pakkige kapp transpordipakendist lahti ja monteerige järgides kaasasolevaid kokkupanekujuhiseid. Paigaldage kapp kindlalt sobivale seinale, mis kannab kapi maksimaalset koormust 60 kg. Paigaldage sügavuselt reguleeritavad 19" siinid vastavalt paigaldatavate seadmete sügavusele, seejärel paigaldage lülitid, jaotuspaneelid ja muud 19" ühilduvad seadmed. Marsruutige kaablid läbi eelnevalt stantsitud avade katusel, põhjas või taga ja paigaldage vajadusel tihendrõngad või harjatihendid. Kui on vajalik täiendav õhuvool, paigaldage kuni kaks üksikut ventilaatorit katuse ettevalmistatud kohtadesse ja ühendage need sobiva toiteallikaga. Veenduge, et kõik osad on korralikult maandatud, ja lukustage esiuks, kui juurdepääs pole vajalik.

Soovitused

Ohutuks ja usaldusväärseks tööks paigaldage kapp kandvale seinale ja jaotage seadmete kaal ühtlaselt siinide vahel. Kasutage sobivaid kaablihaldustarvikuid ja jätke ruumi ventilatsiooniks. Soojust tekitavate aktiivsete seadmete paigaldamisel kaaluge valikuliste ventilaatorite paigaldamist ja jälgige sisetemperatuuri. Kontrollige regulaarselt maandust ja luku funktsionaalsust, et tagada elektriline ohutus ja füüsiline turvalisus.
