Seinale paigaldatav riiul EFB Elektronik 691709FTS.1

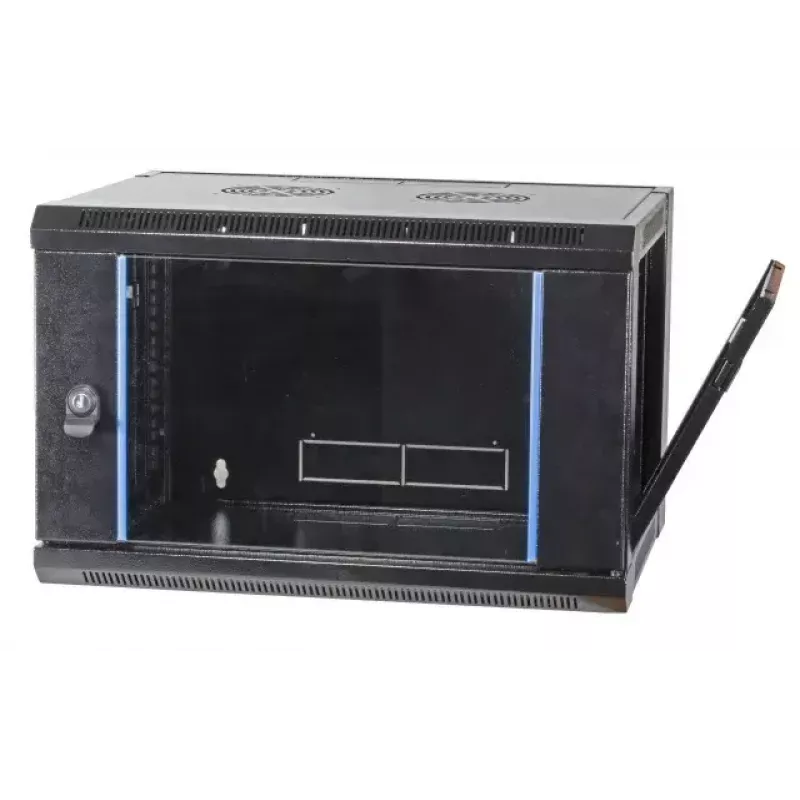

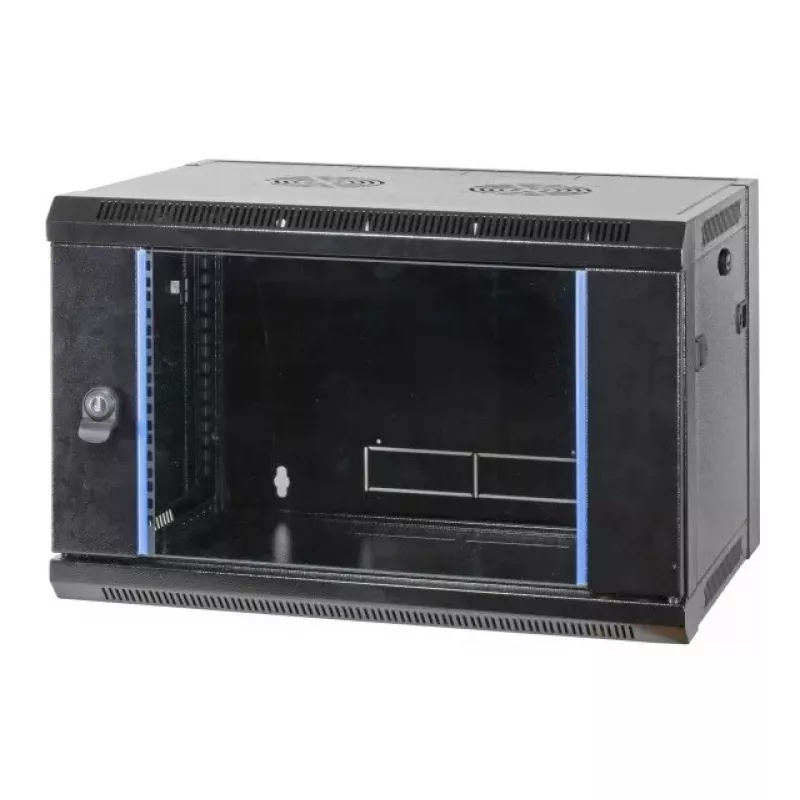

EFB Elektronik 691709FTS.1 on seinale paigaldatav terasest riiul, mis on mõeldud võrgu- ja IT-seadmete korrapäraseks paigaldamiseks. Kapp koosneb kruvidega ühendatavast raamist, kiirkinnitusega eemaldatavast külgseinast ning esiuksest, millel on 4 mm sertifitseeritud turvaklaasist aken ja lukk. See tarnitakse monteerimata ja iseventileerituna, eelnevalt stantsitud avadega kaablite sisseviiguks ning sisemiste 2 x 19" reguleeritava sügavusega siinidega.

Eelised

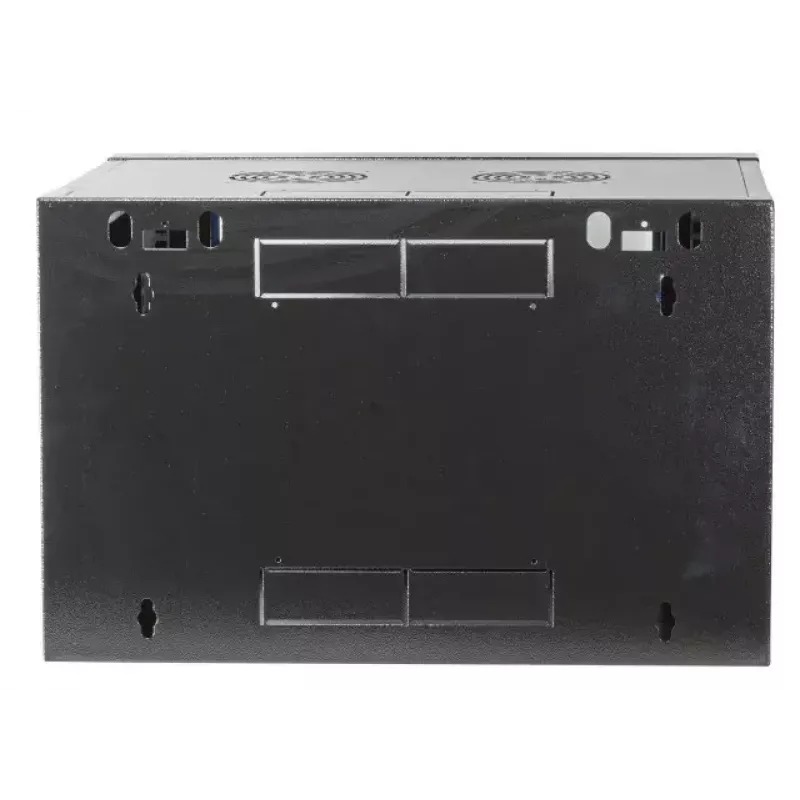

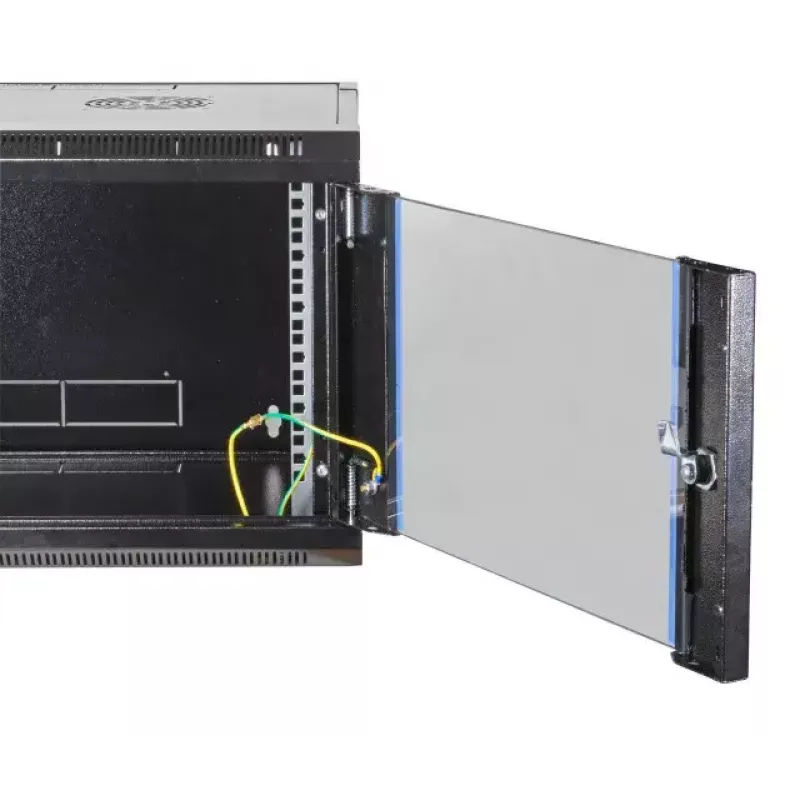

Korpus on valmistatud terasest vastupidava RAL9005 sügavmusta värvkattega ning kõik kapi osad on elektriohutuse tagamiseks maandatud. Katusel, põhjas ja tagaseinas on 230 x 41 mm eelstantsitud avad kaablite suunamiseks ning katus on ette valmistatud kahe üksiku ventilaatori (tootenumber 691664) paigaldamiseks. Esiküljele paigaldatavad siinid toetavad standardseid 19" seadmeid, samas kui kapp jääb kompaktseks ja sobib seinale paigaldamiseks.

Sobib

• Võrgukommutaatorite, jaotusplaadi ja väikeste serverite paigaldamiseks ja korraldamiseks
• Turvaliseks seinale paigaldamiseks kontorites, serveriruumides ja sidejaotusruumides
• Kaablite sisseviigu ja ventilatsiooni seadistusteks, kus IP20 kaitse on piisav

Peamised tehnilised andmed

• Mudel: EFB Elektronik 691709FTS.1
• Kinnitustüüp: Seinale paigaldatav
• Materjal: Terasplekk kruvidega raamiga
• Mõõtmed (L × S × K): 570 × 450 × 500 mm
• Sisemised siinid: 2 × 19" siini, eesmised, sügavus reguleeritav
• Kaabli sisseviiguavad: Eelstantsitud 230 × 41 mm (katusel, põhjas, taga)
• Ventilaatori ettevalmistus: Katus ette valmistatud 2 × üksiku ventilaatori jaoks (tootenumber 691664)
• Esiuks: 4 mm sertifitseeritud turvaklaasist aken lukuga
• Kaitseaste: IP20
• Maksimaalne koormus: 60 kg
• Viimistlus: RAL9005, sügavmust
• Kaasas olevad tarvikud: 2 × võti
• Tarnimine: Monteerimata transpordipakendis

Kasutusjuhend

Pakkige kapp lahti ja monteerige vastavalt kaasasolevatele juhistele. Kinnitage monteeritud riiul kindlalt sobivale kandvõimelisele seinale, kasutades sobilikke kinnitusvahendeid (ei kuulu komplekti). Paigaldage seadmed 19" siinidele ja reguleerige siinide sügavust vastavalt vajadusele. Suunake kaablid läbi eelstantsitud avade katusel, põhjas või tagaseinas. Kui on vaja täiendavat ventilatsiooni, paigaldage katusele kuni kaks üksikut ventilaatorit, kasutades ettevalmistatud kinnituskohti.

Soovitused

Ohutuks ja usaldusväärseks paigaldamiseks veenduge, et seinakinnitused vastaksid seinamaterjalile ja paigaldatavate seadmete kogumass ei ületaks 60 kg maksimaalset koormust. Jätke kapi ümber piisavalt vaba ruumi õhuvoolu ja esiuksele juurdepääsu tagamiseks; kasutage katuse ventilaatorikinnitust, kui ümbritseva keskkonna temperatuur või seadmete tihedus nõuab aktiivset ventilatsiooni.
