Seinale kinnitatav kapp EFB Elektronik 691709FGR.1

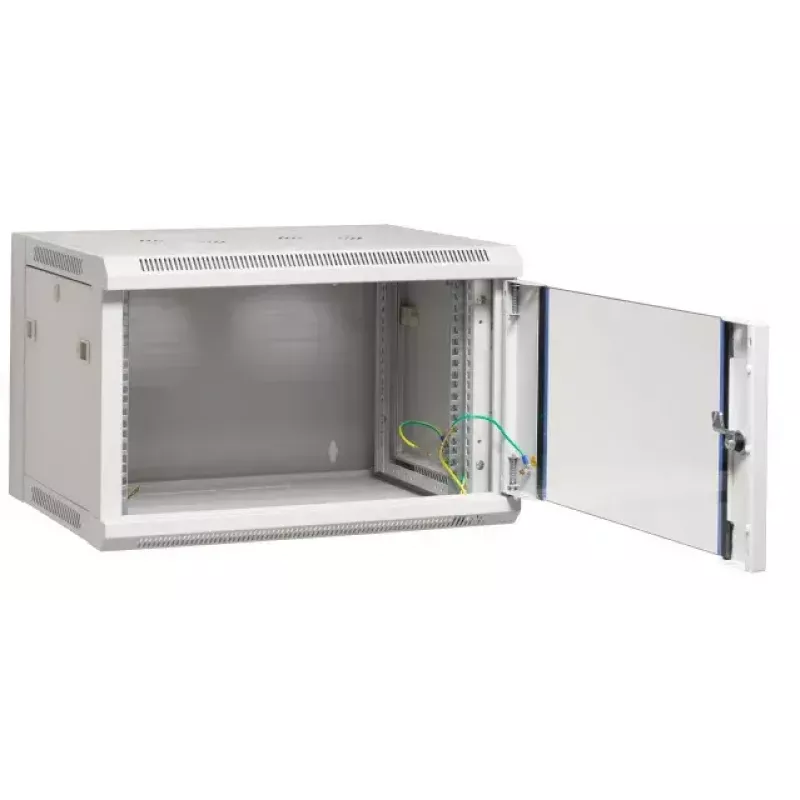

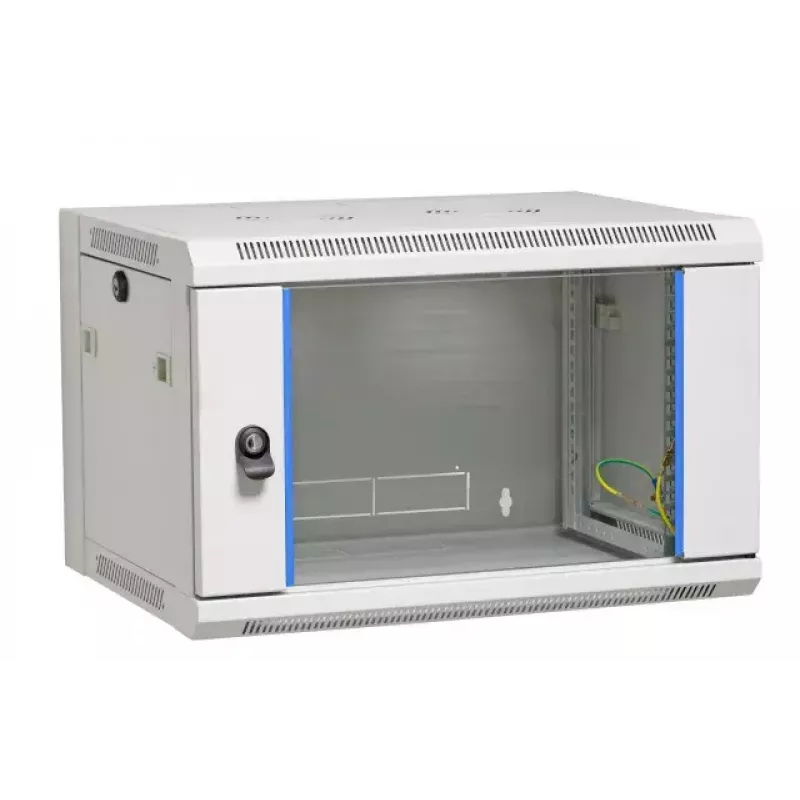

EFB Elektronik 691709FGR.1 seinale kinnitatav kapp on kompaktne korpus võrgu- ja telekommunikatsiooniseadmete struktureeritud paigaldamiseks. Välismõõtmetega 570 mm laiust, 450 mm sügavust ja 500 mm kõrgust ning IP20 kaitseastmega on seade mõeldud sisepaigalduseks, kus on vajalik kaitse tahkete esemete eest ja organiseeritud kaabeldus. Kapp toetab tavalist 19-tollist kinnitusriistvara ja sobib keskkondadesse nagu väikekontorid, serveriruumid, sidekapid ja koduvõrgud, kus eelistatakse ruumisäästlikku seinale kinnitatavat lahendust.

Eelised

See seinale kinnitatav kapp pakub tugeva konstruktsiooni ja kompaktse jalajälje kombinatsiooni, mis lihtsustab paigaldamist sobivatele seintele. IP20 kaitseaste kaitseb tolmu ja juhusliku kokkupuute eest sisemiste osadega, hoides samal ajal disaini ventilatsiooniks avatuna. Kapi mõõtmed mahutavad tavalisi võrguseadmeid ja jaotuspaneele ning võimaldavad korralikku kaabli sisenemist ja haldust, vähendades segadust ja parandades hooldatavuse ligipääsu.

Sobib

• Võrgulülitite, jaotuspaneelide ja ruuterite paigaldamine väikekontorites või jaemüügipunktides
• Telekommunikatsiooniseadmete paigutamine sidekappidesse ja serveriruumidesse
• Koduvõrgu komponentide organiseerimine tehnilistes ruumides või garaažides

Peamised tehnilised andmed

• Väline laius: 570 mm
• Väline sügavus: 450 mm
• Väline kõrgus: 500 mm
• Kaitseaste: IP20 (kaitse tahkete esemete eest, mis on suuremad kui 12 mm)
• Paigaldustüüp: seinale kinnitatav kapp, sobib 19-tollistele seadmetele
• Õhuvool: avatud/esiosa ja tagumine juurdepääs passiivseks ventilatsiooniks

Kuidas kasutada

Valige kandev sein ja veenduge, et seinaankrud ja kinnitused sobivad kapi ja paigaldatud seadmete kaalu jaoks. Märkige kinnituspunktid vastavalt kapi tagumistele kinnitusavadele, puurige ja paigaldage sobivad kinnitusvahendid, seejärel riputage ja kinnitage kapp. Paigaldage 19-tollised siinid või kinnitusklambrid, kui need pole eelnevalt paigaldatud, paigaldage võrguseadmed ja suunake kaablid läbi olemasolevate sisenemispunktide. Kontrollige ventilatsioonivaba ruumi kapi ümber ja veenduge, et toite- ja võrguühendused on edaspidiseks hoolduseks juurdepääsetavad.

Soovitused

Paigaldage kapp kuiva, sisetingimustesse ja vältige otsest kokkupuudet niiskusega. Kasutage õigeid seinakinnitusvahendeid, mis on hinnatud dünaamiliste ja staatiliste koormuste jaoks, ning jaotage paigaldatud seadmete kaal ühtlaselt. Säilitage vähemalt 50–100 mm vaba ruumi üla- ja külgedel õhuvoolu jaoks ning märgistage kaablijooksud, et lihtsustada tõrkeotsingut ja uuendusi.
