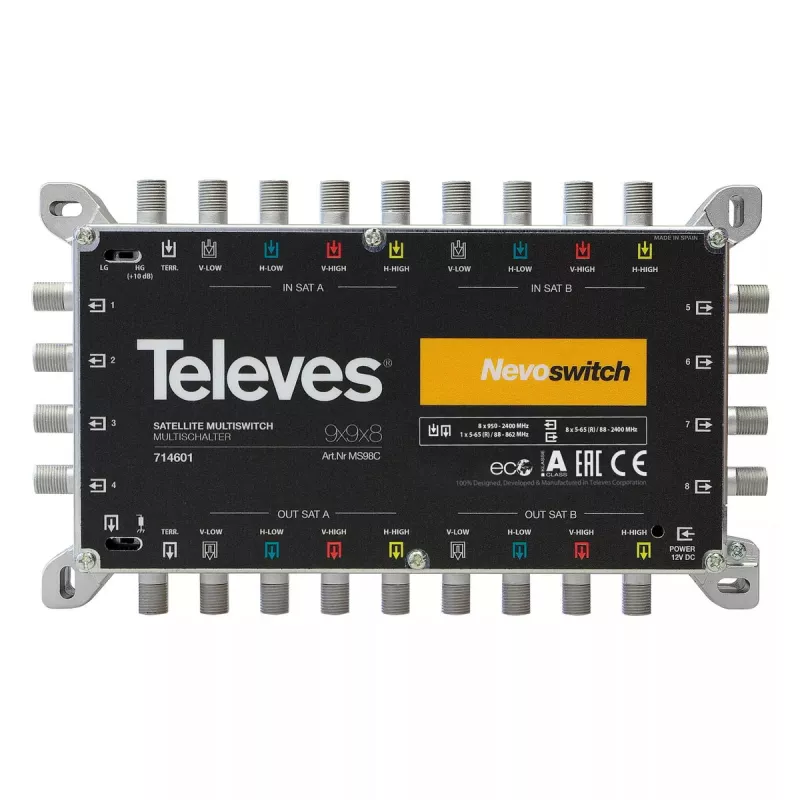

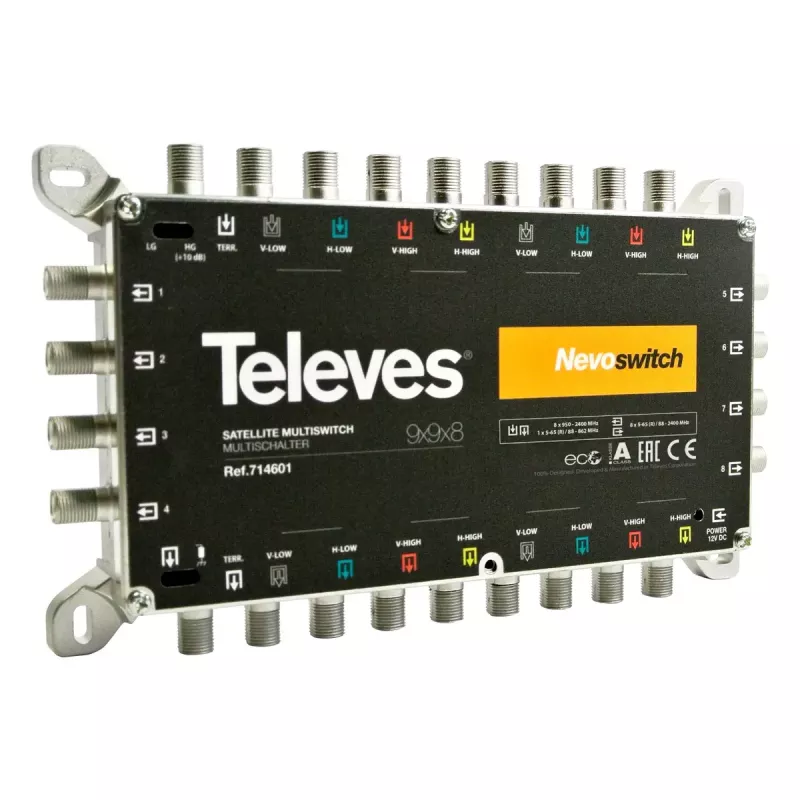

Satelliidi multiliitja Televes 714601 9 sisendit 17 väljundit

Televes 714601 satelliidi multiliitja pakub 9 sisendit ja 17 väljundit satelliidisignaalide jaotamiseks mitme vastuvõtja vahel. See toetab sagedusvahemikku 950–2400 MHz ja on mõeldud kompaktseteks paigaldusteks mõõtmetega 206 mm × 29 mm × 121 mm ja kaaluga 0,56 kg. Seade töötab 12 V sisendpingega ja käsitleb signaalitasemeid vahemikus 90–112 dBμV, tüüpilise voolutarbega 85 mA.

Eelised

Multiliitja sisaldab 10 dB madala võimenduse (LG) / kõrge võimenduse (HG) lülitit satelliidi sisendsignaali summutamiseks iga 8 kasutaja grupi kohta, võimaldades taseme kohandamist erinevate paigaldustingimuste jaoks. See toetab kaugtoidet VL-liini kaudu ja tagab voolu ringluse kõigi sisendite ja kaskaadide vahel. Seade ühildub tagasikanali rakendustega ning järgib Euroopa disaini- ja tootmisstandardeid.

Sobib kasutamiseks

• Väikesed ja keskmised jagatud satelliidijaotussüsteemid
• Korterelamud ja mitme elanikuga hooned kuni 17 vastuvõtjaga
• Paigaldised, mis vajavad kaugtoidet ja tagasikanali tuge

Peamised spetsifikatsioonid

• Mudel: Televes 714601
• Sisendid / Väljundid: 9 sisendit, 17 väljundit
• Sagedusvahemik: 950–2400 MHz
• Tööpinge: 12 V
• Signaalitaseme vahemik: 90–112 dBμV
• Voolutarve: 85 mA
• Mõõtmed (L × S × K): 206 × 29 × 121 mm
• Kaal: 0,56 kg
• MPN: 714601, EAN: 8424450173077

Kasutamine

Paigaldage multiliitja vastavalt kohalikele paigaldusstandarditele ja ühendage üheksa satelliidi- ja maapealset sisendit vastavalt tootja juhistele. Kasutage sobiva kvaliteediga koaksiaalkaableid väljundite ühendamiseks vastuvõtjatega. Seadistage 10 dB madala võimenduse / kõrge võimenduse lüliti iga 8 kasutaja grupi jaoks, et reguleerida väljundtasemeid vastavalt kaablipikkustele ja vastuvõtja tundlikkusele. Lubage kaugtoide VL-liini kaudu, kui ühilduv peajaam või LNB seda vajab.

Soovitused

Stabiilse töö tagamiseks kontrollige sisendsignaali tasemeid enne paigaldamist ja kasutage sobivat liigpingekaitset ja maandust. Mitme kaskaadi kasutamisel veenduge vooluringluse ja toite ühilduvuses kogu ahela ulatuses.
