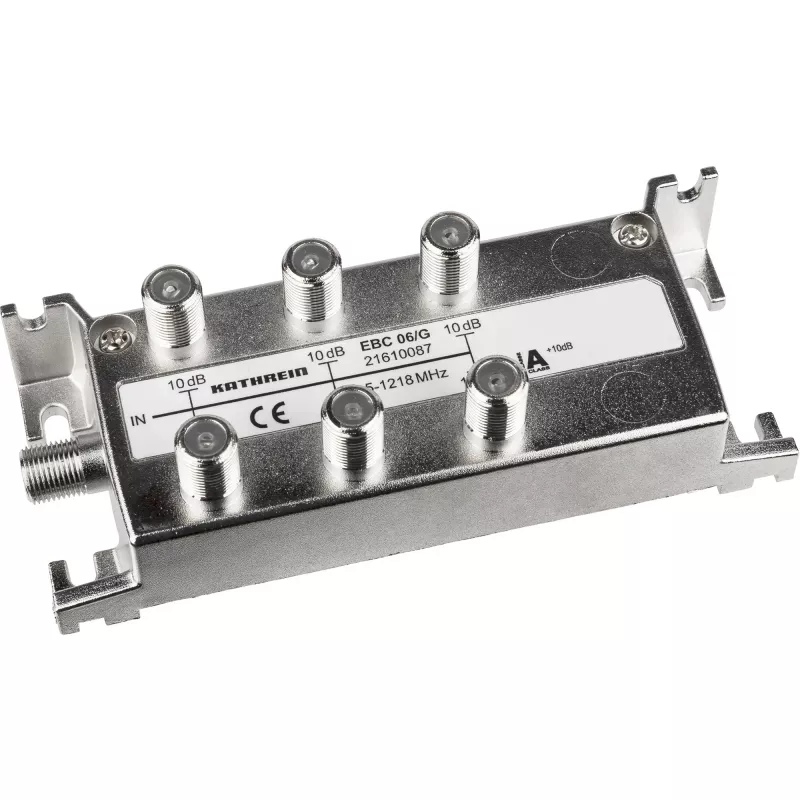

EBC 06/G Silver, Kathrein, Kathrein EBC 06/G

Kathreini EBC 06/G Hõbedane on kuue väljundiga lairibajaotur, mis on mõeldud 75 Ω süsteemidele ja katab sagedusala 5–1218 MHz. Sellel on F-tüüpi pistikud, sisenditel ja väljunditel isoleerkondensaatorid ning see vastab varjestusklassile A vastavalt standardile CENELEC EN 50083-2. Kompaktne metallkorpus mõõtmetega 122 mm x 44 mm x 36 mm on ette nähtud kaabel- või antennisignaalide jagamiseks ja jaotamiseks nominaalse 10 dB väljundsummutusega.

Eelised

EBC 06/G pakub usaldusväärset signaalijaotust fikseeritud 10 dB summutusega kõigil kuuel väljundil ja laia sageduskatvust, mis sobib TV- ja raadioteenustele. Sisseehitatud isoleerkondensaatorid nii sisenditel kui väljunditel kaitsevad alalisvoolu eest ja vähendavad häireid, samas kui varjestusklassi A konstruktsioon tagab kõrge elektromagnetilise ühilduvuse. Selle F-pistikud pakuvad tavalist, kergesti paigaldatavat liidest koaksiaalkaablisüsteemidele.

Sobib kasutamiseks

Peamised spetsifikatsioonid

Kasutusjuhend

Paigaldage EBC 06/G kuiva, ventileeritavasse kohta sissetuleva koaksiaaltoite lähedale. Ühendage peatoide sisend-F-pistikusse ja kinnitage koaksiaalkaablid kuue väljund-F-pistiku külge, mis viivad vastuvõtjate või jaotuspunktideni. Veenduge, et kõik ühendused on käsitsi kinni keeratud, ja vajadusel kasutage kahjustuste vältimiseks pöördemomendivõtit tootja soovitatud pöördemomendiga. Järgige kogu paigaldise polaarsus- ja maandusnõudeid ning hoidke kaablipikkused võimalikult lühikesed, et minimeerida täiendavat kadu.

Soovitused

Parima jõudluse saavutamiseks kasutage EBC 06/G 75 Ω süsteemides koos korralikult varjestatud koaksiaalkaabliga ja tagage antenni- või kaablisüsteemi hea maandus. Vältige jaoturi paigutamist liigse niiskuse või kuumusega kohtadesse. Kui on vaja lisavõimendust, paigutage jaoturi ette ühilduv võimendi, jälgides, et ei ületataks seadme määratud sisendtasemeid.
