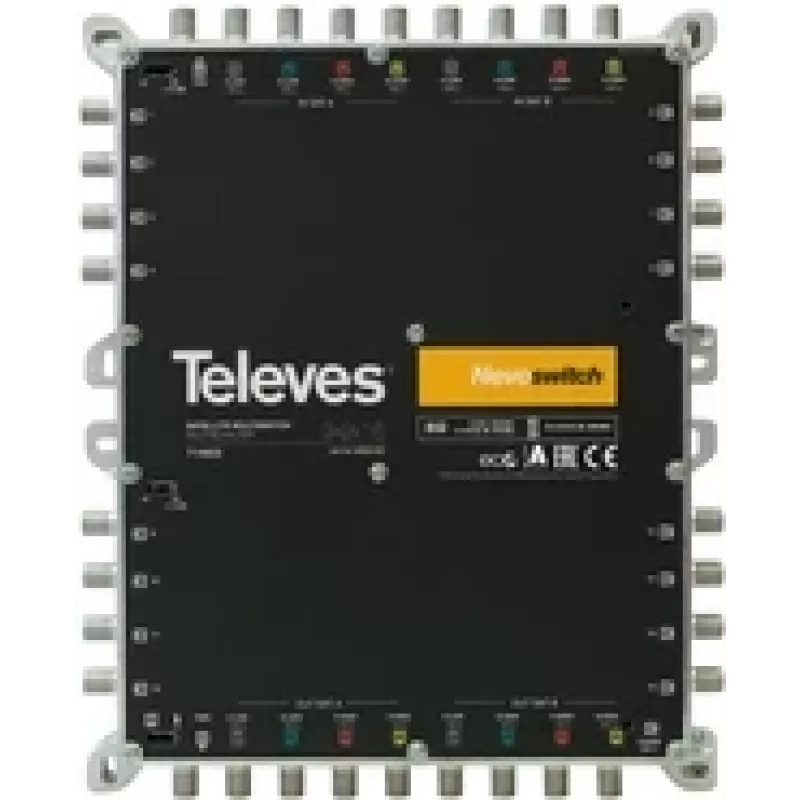

Satelliit-multilüliti Televes 714603 9 sisendit 25 väljundit

Televes 714603 satelliit-multilüliti pakub 9 sisendit (üks maapealne ja kaheksa satelliitsisendit, mis katavad nelja polaarsust) ning 25 väljundit satelliidi- ja maapealsete signaalide jaotamiseks. See toetab sagedusvahemikku 950–2400 MHz ja töötab 12 V toitepingega, muutes selle sobivaks mitme kasutajaga paigaldistesse, kus on vaja kompaktset professionaalset multilülitit.

Eelised

Seade pakub valitavat 10 dB madala võimenduse/kõrge võimenduse summutust igale 8 kasutajaga grupile, kaugtoidet VL kaudu ja voolu ringlust sisendite ning kaskaadide vahel ning ühildub tagasikanali rakendustega. Selle Euroopa disain ja tootmine tagavad ühtlase ehituskvaliteedi ja usaldusväärse signaalijaotuse kõigi 25 väljundi ulatuses.

Sobib

• Korterelamud ja mitme korteriga hooned
• VKEde ja väikekontorite satelliidijaotus
• Ühiskasutusega paigaldised nii maapealsete kui ka satelliitsignaalidega
• Seadistused, mis nõuavad tagasikanali tuge

Peamised tehnilised andmed

• Mudel: Televes 714603
• Sisendid: 9 (1 maapealne + 8 satelliit)
• Väljundid: 25
• Sagedusvahemik: 950–2400 MHz
• Toitepinge: 12 V
• Signaalitaseme vahemik: 90–112 dBμV
• Voolutarve: 180 mA
• Mõõtmed (L×S×K): 206 × 29 × 255 mm
• Kaal: 1,186 kg

Kasutusjuhend

Paigaldage multilüliti kuiva, ventileeritavasse kohta ja ühendage maapealne antenn maapealse sisendiga ning kaks satelliitantenni (või kahe LNB väljundit) kaheksa satelliitsisendiga vastavalt polaarsusele. Ühendage koaksiaalkaablid multilüliti väljunditest iga abonendi pesani. Seadistage 10 dB LG/HG lülitit vastavalt vajadusele, et reguleerida satelliitsisendi summutust iga 8 kasutajaga grupi kohta. Veenduge, et seade saab 12 V toite ja vajadusel lubage kaugtoide VL kaudu ülesvoolu seadmete toiteks.

Soovitused

Kasutage kvaliteetset koaksiaalkaabeldust ja korralikku maandust, et minimeerida signaalikadu ja säilitada süsteemi töökindlus. Kaskaaditud seadistuste korral kontrollige voolu ringlust ja polaarsuse ühtsust seadmete vahel ning vältige määratud sisendtaseme vahemiku (90–112 dBμV) ületamist, et hoida ära ülekoormust või jõudluse halvenemist.
