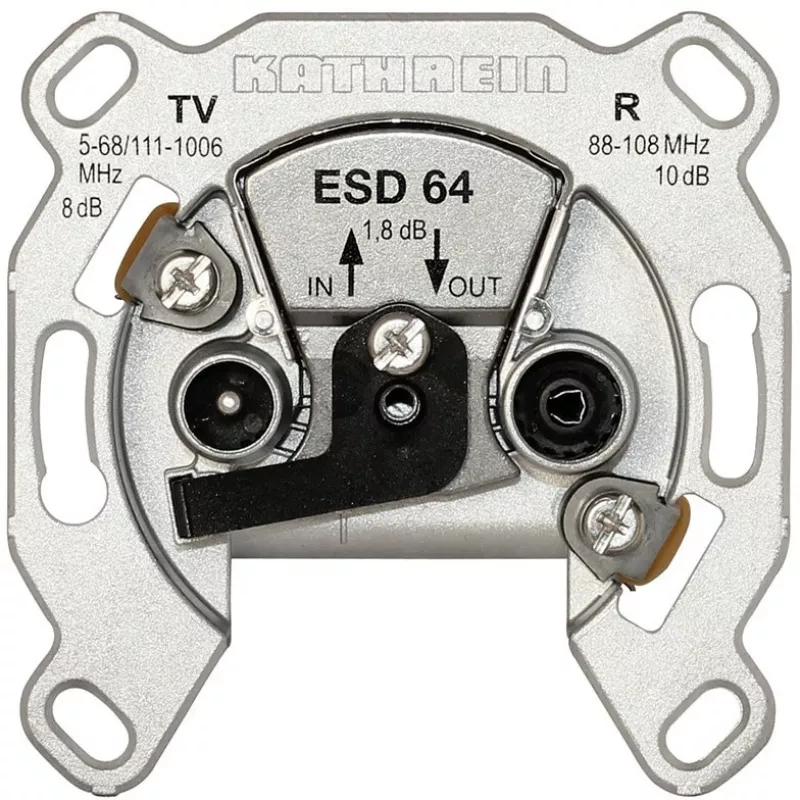

Outlet box Kathrein ESD 64 Silver

Kathrein ESD 64 Hõbedane outlet box on 2-pordiline antennipesa, millel on läbiva ühenduse võimalus ja mis on mõeldud FM-, VHF- ja UHF-signaalide jaotamiseks satelliit- ja kaabeltelevisiooni paigaldistes. See toetab sagedusalasid 4–68 MHz ja 118–862 MHz ning hõlmab FM-sagedusala 87–108 MHz. Seade on varustatud kompaktse hõbedase korpusega ja mitme ühendusega, mis võimaldab lihtsat integreerimist elamu- või ärikeskkonda.

Eelised

Antennipesa pakub läbiva ühenduse funktsionaalsust kahe pordi kaudu, võimaldades allavoolu seadmete ahelühendust. Määratud ühenduskadude väärtused aitavad planeerida süsteemi ülekandeeelarvet: FM-kadu on ligikaudu 10 dB ja VHF/UHF-kadu ligikaudu 8 dB. Kompaktne hõbedane disain sobib kitsastesse paigaldusruumidesse ja pakub vastupidavat konstruktsiooni pikaks kasutuseaks.

Sobib

Peamised tehnilised andmed

Kasutamine

Paigaldage outlet box mugavasse ja ligipääsetavasse kohta ning ühendage sissetulev antenni- või jaotustoide sisendisse. Kasutage kahte väljundporti kahe vastuvõtja toitmiseks või jaotusahela jätkamiseks läbiva ühenduse pordi kaudu. Veenduge, et kõik koaksiaalühendused on pingutatud, et säilitada õiged signaalitasemed ja minimeerida täiendavat kadu. Järgige kohalikke paigaldusnõudeid ja kasutage vajadusel asjakohast maandust.

Soovitused

Parima signaalijõudluse tagamiseks kontrollige süsteemi ülekandeeelarvet, võttes arvesse määratud ühenduskadusid (FM 10 dB; VHF/UHF 8 dB), ja vajadusel kompenseerige need ülesvoolu võimendusega. Kasutage kvaliteetseid koaksiaalkaableid ja pistikuid, et vähendada täiendavat sumbumist.
