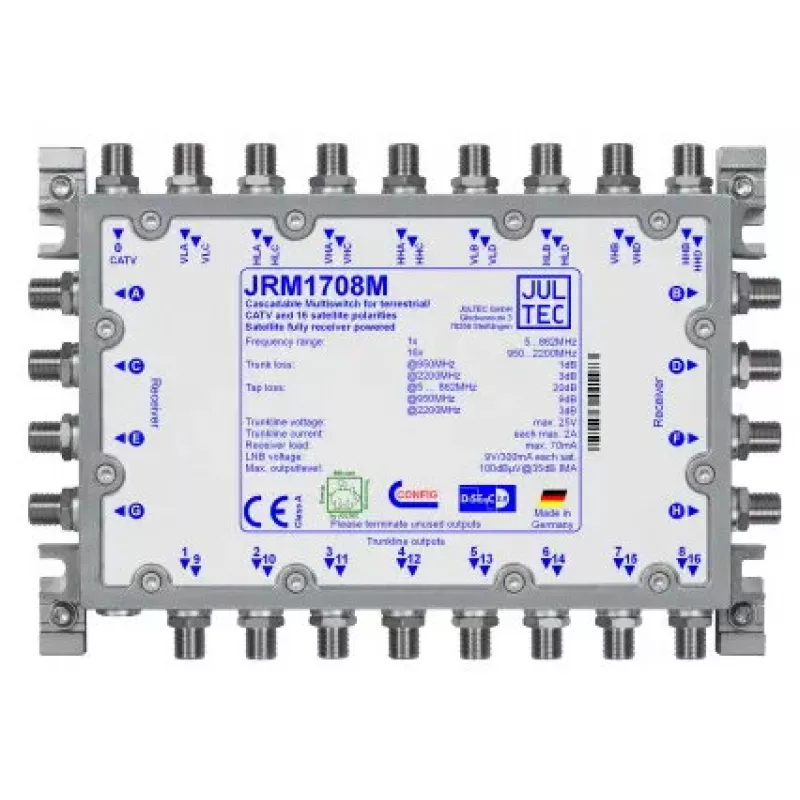

Satelliidijaotur JULTEC JRM1708M — 17 sisendit, 8 väljundit, 35 dB lahutus, 9 V

JULTEC JRM1708M on satelliidijaotur, mis on mõeldud satelliidi- ja maapealsete signaalide jaotamiseks mitmelt LNB-lt mitmele vastuvõtjale. 17 sisendi ja 8 sõltumatu väljundiga seade toetab mitmetoalisi satelliidipaigaldusi ja kaskaaditud süsteemiarhitektuure, pakkudes sisendite lahutust 35 dB ja 9 V sisendpinget ühendatud seadmetele. Kompaktne korpus (211×144×54 mm) ja 300 mA voolutarve muudavad selle sobivaks paigaldamiseks sidekappidesse ja jaotuspunktidesse.

Eelised

Jaotur pakub suurt sisendisolatsiooni 35 dB, et minimeerida signaalihäireid sisendite vahel ja säilitada stabiilne vastuvõtt kõigis väljundites. Selle 17 sisendiga konfiguratsioon võimaldab mitut LNB-d või kombineeritud satelliidi- ja maapealseid sisendeid, samas kui kaheksa väljundit pakuvad jaotust mitmele vastuvõtjale või edasistele kaskaadastmetele. Seadme mõõdukas voolutarve ja kompaktsed mõõtmed võimaldavad paindlikku paigutust elamu- või väikekommertspaigaldistes.

Sobib

• Mitmetoaline satelliittelevisiooni jaotus korterites ja majades
• Kaskaaditud jaotursüsteemid vastuvõtjate arvu laiendamiseks
• Paigaldised, mis ühendavad mitut LNB-d või polarisatsiooni/riba vooge
• Väikesed äriobjektid, mis vajavad mitut sõltumatut satelliidiväljundit

Peamised tehnilised andmed

• Sisendid: 17 signaalisisendit satelliidi- ja/või maapealsete allikate jaoks
• Väljundid: 8 sõltumatut väljundporti vastuvõtjatele või kaskaadühendusteks
• Sisendite lahutus (isolatsioon): 35 dB, et vähendada ülekõnet sisendite vahel
• Sisendpinge: 9 V toide ühendatud LNB-dele või juhtsignaalidele
• Voolutarve: 300 mA
• Mõõtmed: 211 × 144 × 54 mm (L × S × K)

Kasutamine

Paigaldage jaotur kuiva, ventileeritavasse kohta jaotuspunkti lähedal. Ühendage satelliidi LNB-voogud ja kõik maapealsed sisendid vastavatesse sisendportidesse, jälgides, et kasutate õigesti märgistatud kaableid ja sobivaid F-tüüpi pistikuid. Varustage seade toitega vastavalt paigaldusjuhendile ja kontrollige, et ühendatud vastuvõtjad on konfigureeritud vastavatele satelliidivoogudele. Seadmete kaskaadimisel kasutage selleks ette nähtud kaskaadväljundeid ja veenduge, et iga aste on toidetud ja lõpetatud nõuete kohaselt, et säilitada signaalitase.

Soovitused

Kasutage kvaliteetseid koaksiaalkaableid ja professionaalseid F-tüüpi pistikuid, et säilitada signaali terviklikkus. Kontrollige kaablite pikkusi ja kaaluge võimenduse või summutuse kasutamist, et tasakaalustada signaalitasemeid pikkadel liinidel. Paigaldamise ajal testige iga väljundit ühilduva vastuvõtja või spektrianalüsaatoriga, et kontrollida korrektset signaalijaotust, ja reguleerige kaskaadkonfiguratsioone vastavalt vajadusele.
