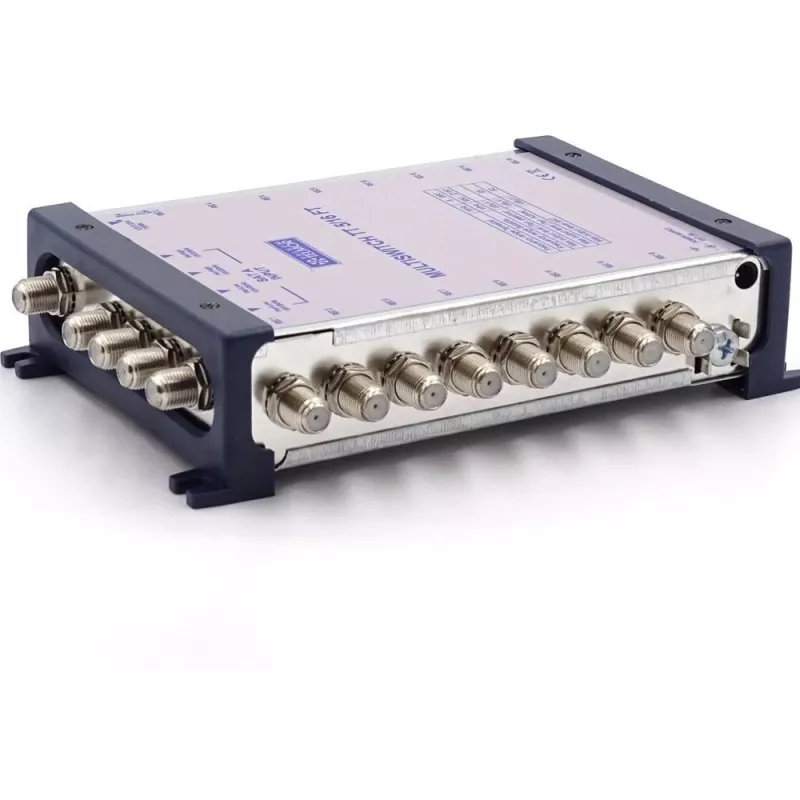

TELMOR Multiswitch TT 5/16 Terminal 4 SAT Inputs 16 Outputs

TELMOR Multiswitch TT 5/16 on suure jõudlusega terminal-multiswitch, mis on loodud satelliit- ja maapealsete signaalide jaotamiseks kaasaegsetes mitme korteriga hoonetes. 4 SAT-sisendiga (HL, HH, VL, VH) ja 1 maapealse sisendiga pakub see 16 tellijaväljundit, muutes selle ideaalseks keskmise ja suure paigalduse jaoks. Seade toetab DiSEqC 2.0/1.0 juhtimist ja töötab kogu SAT IF sagedusalas (950-2150 MHz) ja TER sagedusalas (47-862 MHz). Selle kompaktne terminali disain võimaldab hõlpsat integreerimist olemasolevatesse jaotusvõrkudesse.

Eelised

• Toetab kuni 16 tellijat individuaalse signaalijaotusega
• Ühilduv DiSEqC 2.0/1.0-ga täiustatud satelliitjuhtimiseks
• Kõrge isolatsioon sisendite ja väljundite vahel tagab minimaalse häire
• Toiteallikaks võib olla vastuvõtja või valikuline väline toiteplokk paindlikkuse tagamiseks
• Tugevad F-tüüpi pistikud usaldusväärse signaaliedastuse jaoks

Sobib kasutamiseks

• Korterelamud ja mitme korteriga hooned, mis vajavad satelliit- ja maapealset TV jaotust
• Paigaldused, kus terminal-multiswitch on vajalik lihtsaks integreerimiseks
• Süsteemid, mis kasutavad DiSEqC-juhitavaid LNB-sid ja antenne

Peamised tehnilised andmed

• SAT-sisendite arv: 4 (HL, HH, VL, VH)
• TER-sisendite arv: 1
• Tellijaväljundite arv: 16
• SAT IF sagedusala: 950 - 2150 MHz
• TER sagedusala: 47 - 862 MHz
• SAT IF võimendus (tellija): 0 dB (±2 dB)
• TER võimendus (tellija): -2 dB (±2 dB)
• SAT IF sisendi isolatsioon: >30 dB
• TER sisendi isolatsioon: >30 dB
• Tellijaväljundi isolatsioon: >25 dB
• Maksimaalne väljundtase (SAT): 95 dBµV
• Maksimaalne väljundtase (TER): 85 dBµV
• Juhtimisprotokoll: DiSEqC 2.0 / 1.0
• Lülituspinged: 13V / 18V
• Lülitustoonid: 0 kHz / 22 kHz
• Toiteallikas: Vastuvõtja toide / väline toiteplokk (valikuline)
• Voolutarve (vastuvõtjatelt): < 100 mA
• Pistiku tüüp: F-tüüp
• Multiswitchi tüüp: Terminal
• Töötemperatuur: -20°C kuni +50°C

Soovitused

Optimaalse jõudluse tagamiseks kasutage kvaliteetseid F-tüüpi pistikuid ja tagage korralik maandus. Multiswitchi saab toita mis tahes ühendatud vastuvõtjast; kui kasutatakse rohkem kui 16 vastuvõtjat, on soovitatav kasutada välist toiteplokki. Ühilduv kõigi standardsete DiSEqC 2.0/1.0 seadmetega.
