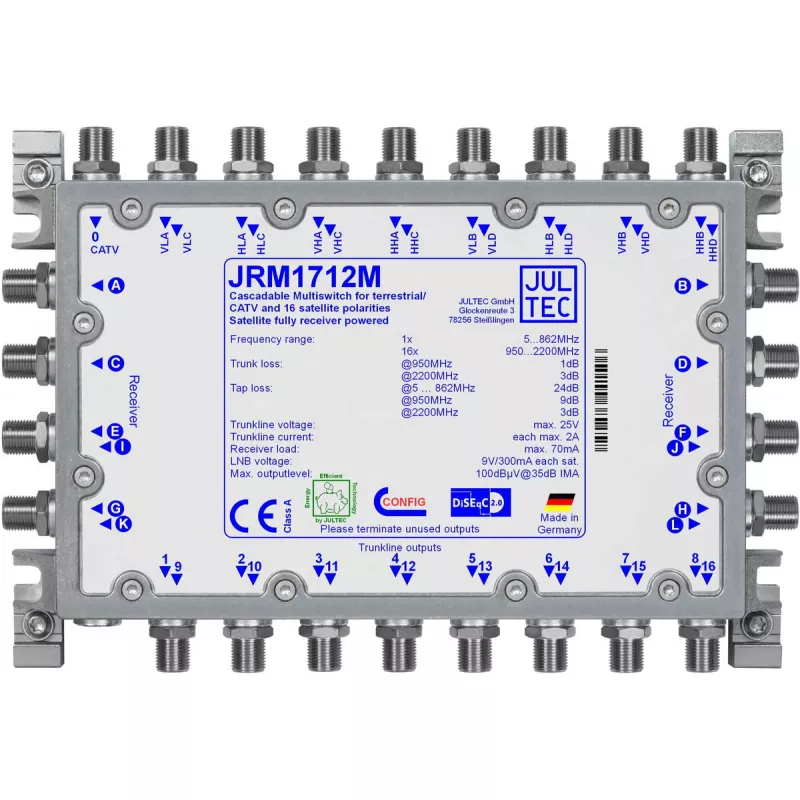

Satelliitmultilüliti JULTEC JRM1712M — 9 sisendit, 16 väljundit, 35 dB lahutus

JULTEC JRM1712M on 9 sisendi ja 16 väljundiga satelliitmultilüliti, mis on mõeldud satelliidisignaalide jaotamiseks mitmele vastuvõtjale elamu- ja väikeärilistes multisüsteemide paigaldistes. Seade tagab 35 dB sisenditevahelise lahutuse, et minimeerida häireid, võtab määratud sisenditel vastu 9 V juhtpinget ja tarbib ligikaudu 300 mA voolu. Kompaktses metallkorpuses mõõtmetega 211×144×54 mm on multilüliti ette nähtud siseruumides või seadmekappi paigaldamiseks, kus ruumi on vähe.

Eelised

Multilüliti ühendab kõrge sisendisolatsiooni kompaktse metallkestaga, et vähendada elektromagnetilisi häireid ja tagada usaldusväärne signaalijaotus. Üheksa sisendi konfiguratsioon toetab mitut polarisatsiooni- ja ribakombinatsiooni LNB-delt või jaotusvõimenditelt, samas kui 16 väljundit võimaldavad ühendada palju vastuvõtjaid ilma täiendava jaotamiseta. Madal energiatarve ja standardne juhtpinge toetavad integreerimist tavaliste satelliidipaigaldistega.

Sobib

• Satelliidisignaalide jaotamiseks kuni 16 vastuvõtjale kodudes või väikestes kortermajades
• Multisüsteemide paigaldistele, mis nõuavad mitut LNB-sisendit (polarisatsioonid ja ribad)
• Sisepaigalduseks seadmekappides või väikestes riiulites
• Paigaldistele, kus eelistatakse kompaktset jalajälge ja vastupidavat metallkorpust

Peamised tehnilised andmed

• Sisendite arv: 9
• Väljundite arv: 16
• Sisendite lahutus/isolatsioon: 35 dB
• Juht-/sisendpinge: 9 V määratud sisenditel
• Energiatarve: ligikaudu 300 mA
• Korpuse materjal: metall
• Mõõtmed: 211 × 144 × 54 mm

Kasutamine

Paigaldage JULTEC JRM1712M kuiva, ventileeritavasse siseruumi ja kinnitage see pinnale või seadmekappi sobivate kinnitusvahenditega. Ühendage kuni üheksa satelliidisisendit (LNB väljundid või eelneva multilüliti sisendid) vastavate sisendpistikutega, järgides polaarsust ja riba/polarisatsiooni jaotust. Ühendage kuni kuusteist vastuvõtjat väljundportidesse, kasutades sobiva kvaliteedi ja pikkusega koaksiaalkaableid. Andke vajalik juhtpinge näidatud kohtadesse ja kontrollige signaalitasemeid satelliidimõõturi või vastuvõtja diagnostikaga, et tagada korrektne jaotus ja vastuvõtt.

Soovitused

Kasutage signaali terviklikkuse säilitamiseks kvaliteetseid koaksiaalkaableid ja pistikuid, vältige kaablite vedamist suure võimsusega elektriseadmete läheduses ja hoidke kaablite pikkused võimalikult lühikesed. Pikkade kaabliteede või madalate signaalitasemete korral kaaluge signaalikadude kompenseerimiseks võimendite või eelvõimendatud LNB-de kasutamist. Seadme paigaldamisel ja ühendamisel järgige kohalikke eeskirju ja ohutustavasid.
