BlueOptics CBL-MPO12-4LC-OM4-1M-BO InfiniBand fiiberoptiline kaabel MPO 4x LC

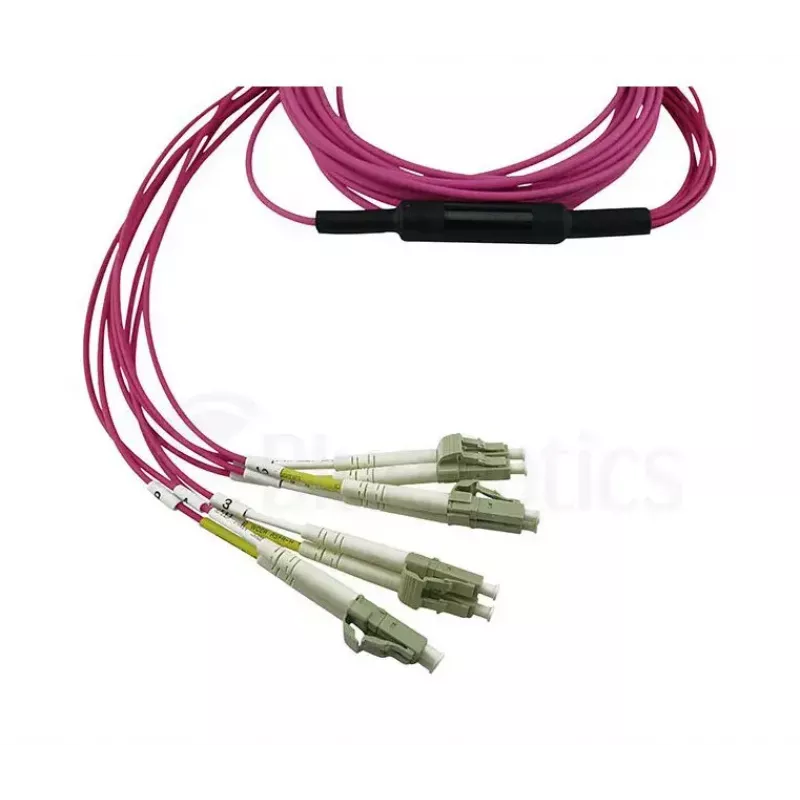

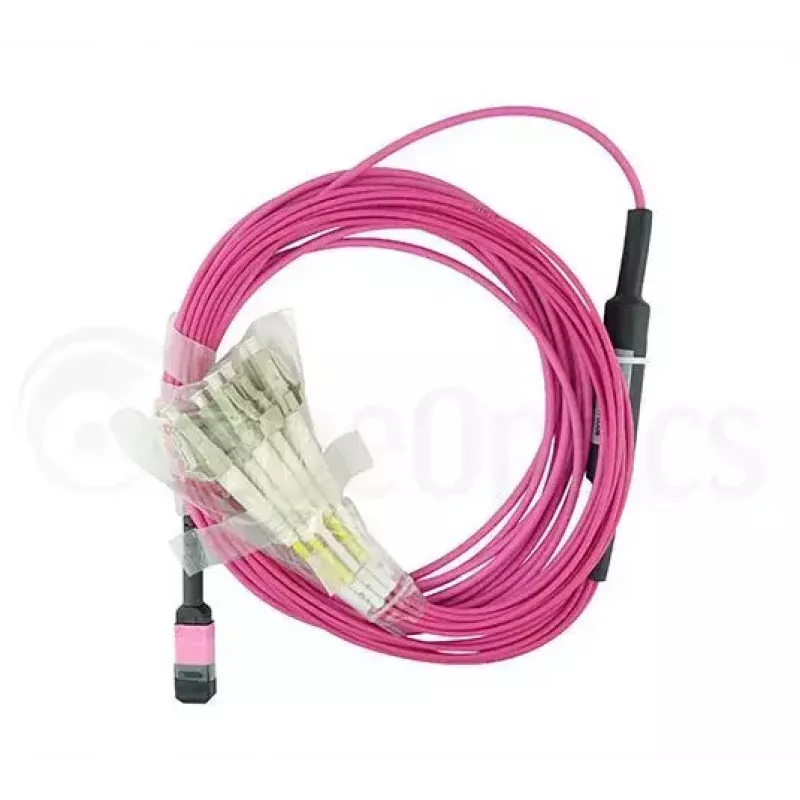

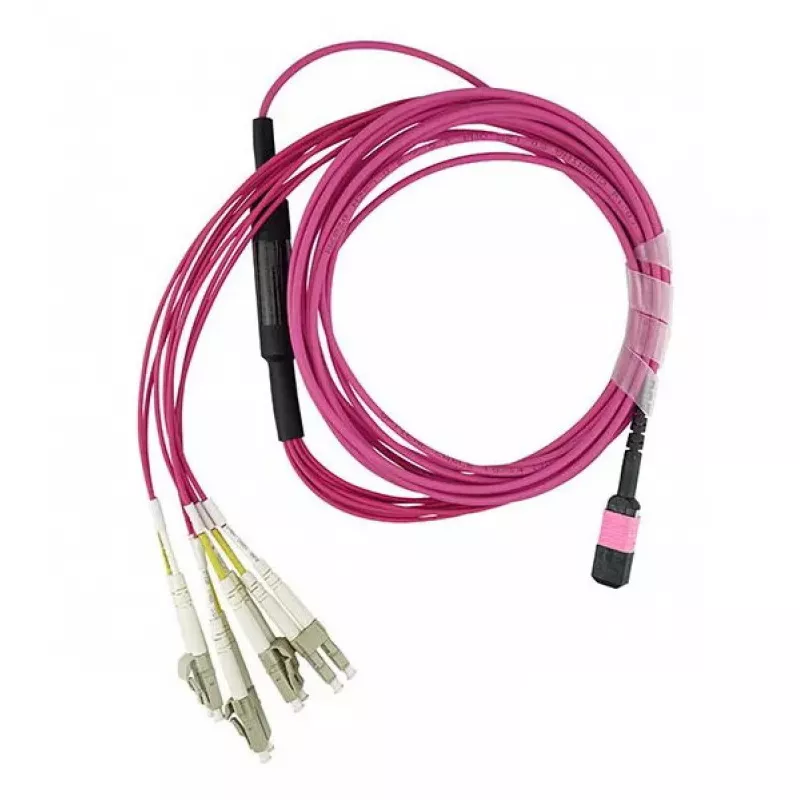

BlueOptics CBL-MPO12-4LC-OM4-1M-BO on 1-meetrine mitmerežiimiline fiiberoptiline harukaabel, mille ühes otsas on MPO (12-kiuline) pistik ja teises otsas neli LC duplekspistikut. See on mõeldud InfiniBand- ja suure tihedusega võrgukeskkondade jaoks ning kasutab OM4 laseroptimeeritud mitmerežiimilist kiudu, et toetada suurt ribalaiust ja madalat sumbuvust lühikestel kuni keskmistel vahemaadel. Kaablil on LSZH-mantel, mis vähendab suitsu eraldumist ja ei eralda tulekahju korral halogeene, ning see on ette nähtud harupaneelide, transiiverite ja kiirete portide ühendamiseks andmekeskustes ja ettevõtete võrkudes.

Eelised

See MPO–4×LC OM4-kaabel pakub kompaktset, suure tihedusega ühenduvust, mis sobib paralleeloptika ja jaotusstsenaariumide jaoks. OM4-kiutüüp pakub paremat ribalaiust ja väiksemat sisestuskadu võrreldes madalama astme mitmerežiimiliste kiududega, toetades kaasaegseid 40/100G ja teatud suure jõudlusega InfiniBand-linke. BlueOptics kasutab keraamilisi ferruleid ning kaubamärgikiudu ja -pistikukomponente, et tagada ühtlane optiline jõudlus, samas kui tehases teostatakse interferomeetri ja OTDR-i abil testimine, mis dokumenteerib iga kaabli mõõdetud sisestus- ja tagastuskao väärtused. LSZH-mantel lisab ohutust suletud paigaldiste jaoks.

Peamised tehnilised andmed

• Pikkus: 1 meeter
• Kiutüüp: OM4 mitmerežiim (laseroptimeeritud)

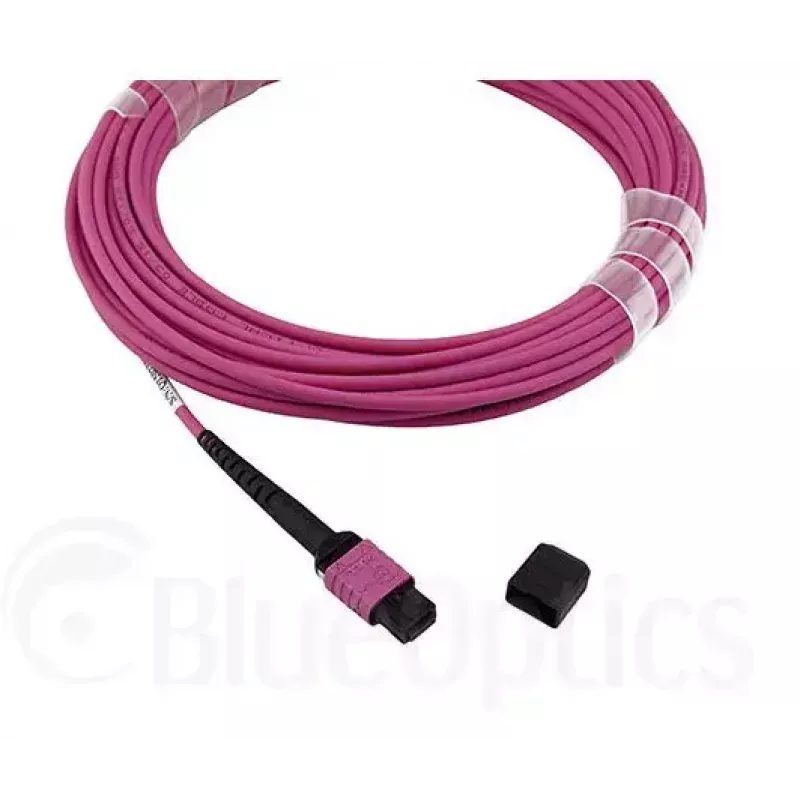

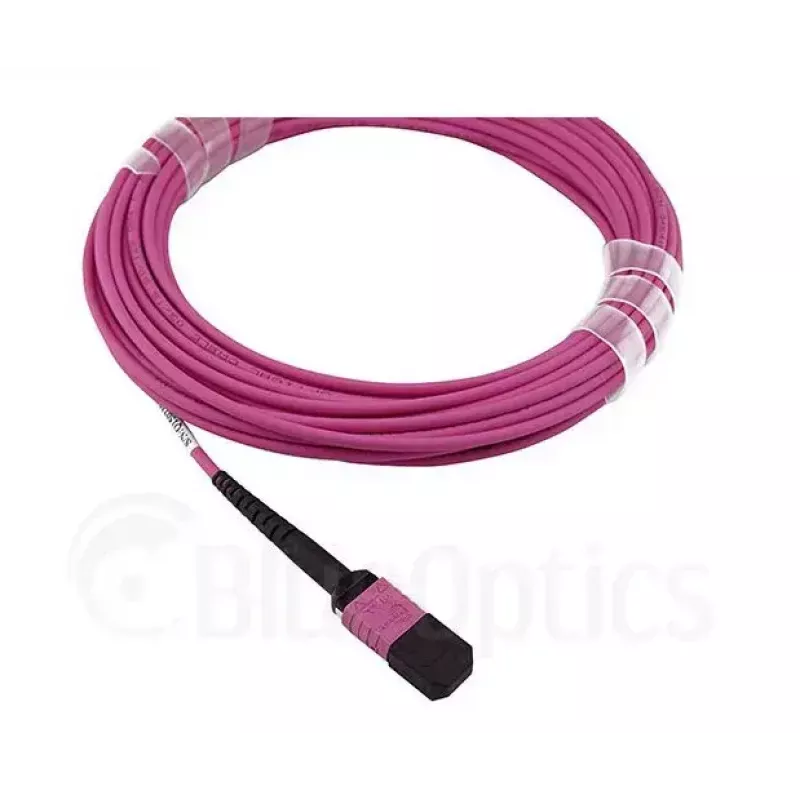

• Pistik A: MPO (12-kiuline)

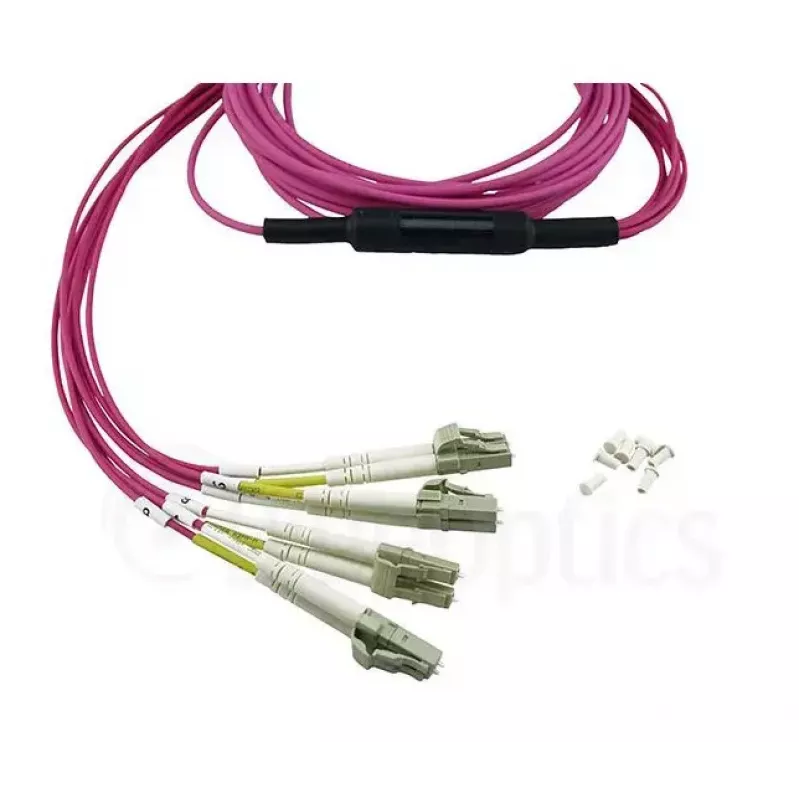

• Pistik B: 4 × LC dupleks
• Mantel: LSZH (Low Smoke Zero Halogen – madalsuitsuline, halogeenivaba)

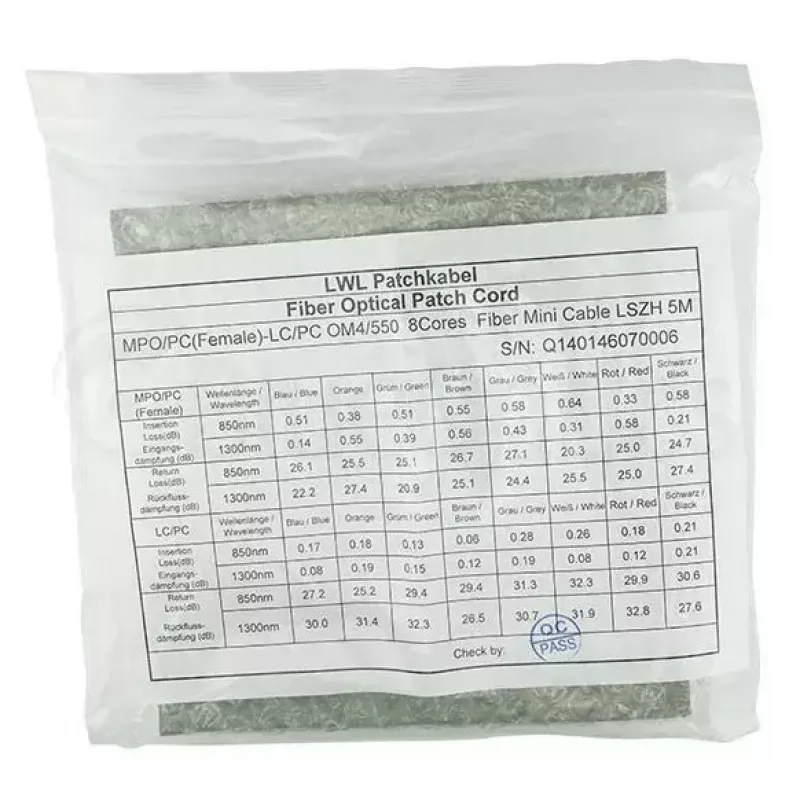

• Testitud sisestuskao ja tagastuskao suhtes; tarnitakse koos mõõteprotokolliga
• Toodetud keraamiliste ferruleide ning kaubamärgikiu/-pistikukomponentidega

Kasutusjuhis

Suunake kaabel läbi kaablihaldussüsteemi, et vältida järske paindeid, ja kinnitage see sobiva tõmbekoormuse leevendusega. Ühendage MPO-pistik 12-kiulistele MPO-ühendustele mõeldud MPO-porti või kassetti ning sisestage LC-duplekspistikud vastavatesse LC-portidesse või transiiveripesadesse vastavalt nõutavale polaarsusele ja kanalikaardistusele. Järgige oma seadme tootja juhiseid MPO-jaotusseoste numeratsiooni osas ning pärast paigaldamist kontrollige otsast lõpuni optilisi linke valideeritud testimismeetodiga.

Soovitused

Vältige kaabli painutamist üle tootja määratud minimaalse painderaadiuse ja kaitske pistikuid tolmukorkidega kuni vahetult enne ühendamist. InfiniBand- ja kiirete Etherneti-keskkondade optimaalse jõudluse tagamiseks hoidke mitmerežiimilised ühendused rakenduse jaoks soovitatud OM4-ulatuse piires ning pärast paigaldamist tehke sumbuvus- ja tagastuskao testid, et kinnitada vastavust nõuetele.
