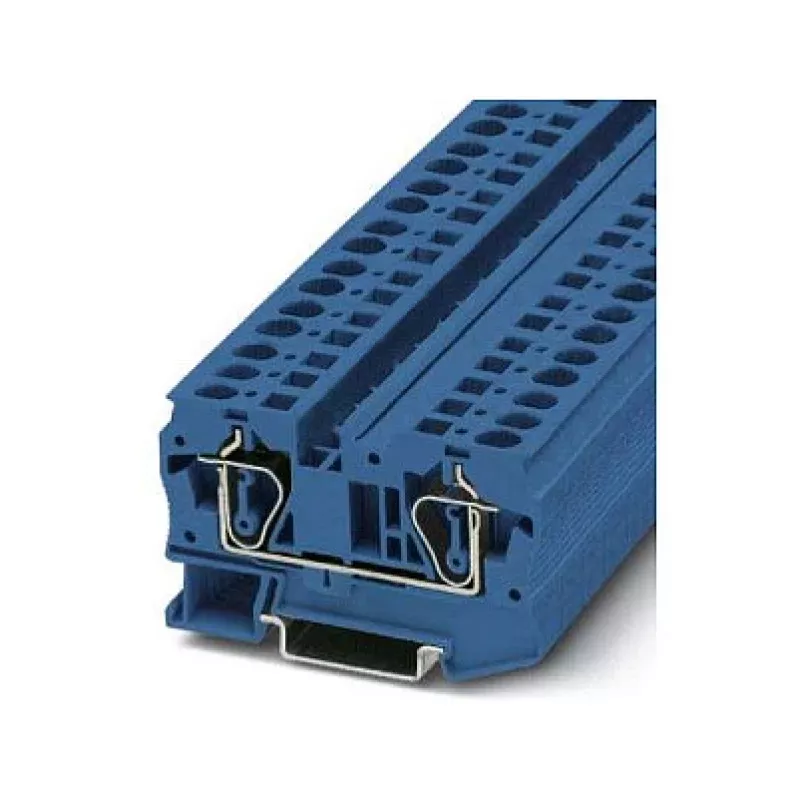

Phoenix Contact ST 6 BU Läbiv klemmliist, Push-in, 6 mm², sinine

Phoenix Contact ST 6 BU on läbiv klemmliist, mis on loodud suure tihedusega juhtimiskappide ja tööstuslike jaotussüsteemide jaoks. Selle push-in ühendustehnoloogia võimaldab täis- või keerdjuhtmeid sisestada otse ilma tööriistadeta, lühendades juhtmestiku aega kuni 50% võrreldes kruviklemmidega. Nimiristlõikega 6 mm² ja maksimaalse koormusvooluga 50 A (10 mm² juhtmega) saab see sinine klemmliist hakkama nõudlike toitejaotusülesannetega, säilitades samas kompaktse jalajälje standardsetel DIN-liistudel.

Eelised

Tööriistavaba push-in ühendus kiirendab paneelide ehitamist ja vähendab operaatori väsimust. Klemmliist aktsepteerib laias valikus juhtme ristlõikeid alates 0,5 mm² kuni 10 mm² täisjuhe või 20 AWG kuni 8 AWG, andes paindlikkust segajuhtmestiku skeemide jaoks. Selle polüamiidkorpus vastab UL 94 V0 süttivusnõuetele ja talub töötemperatuure -60 °C kuni 105 °C, tagades töökindluse karmides tingimustes. Kahepositsiooniline, ühetasandiline disain lihtsustab vooluahela tuvastamist ja hooldust.

Sobib kasutamiseks

• Tööstuslikud juhtpaneelid ja mootorijuhtimiskeskused
• Toitejaotus masinates ja konveiersüsteemides
• Hooneautomaatika ja HVAC juhtimiskapid
• Raudtee- ja transpordiseadmed, mis nõuavad vibratsioonikindlaid ühendusi
• Päikeseinverterid ja energiasalvestussüsteemid

Peamised tehnilised andmed

• Ühendustehnoloogia: Push-in
• Nimiristlõige: 6 mm²
• Värv: sinine
• Positsioonide arv: 2
• Tasandite arv: 1
• Paigaldus: DIN-liist NS 35/7.5 või NS 35/15
• Nimipinge (IEC): 1000 V
• Nimivool (IEC): 41 A (max 50 A 10 mm² juhtmega)
• Nimilöögipinge: 8 kV
• Isolatsioonimaterjal: Polüamiid (PA), UL 94 V0
• Saastumisaste: 3, Ülepingekategooria: III
• Eemalduspikkus: 12 mm
• Juhtme ristlõige täisjuhe: 0,5–10 mm²
• Juhtme ristlõige keerdjuhe: 0,5–6 mm²
• AWG vahemik: 20–8
• Töötemperatuur: -60 °C kuni 105 °C

Soovitused

Paigutage ST 6 BU koos Phoenix Contact otsakatete ja vaheseinaga rühmitatud paigalduste jaoks. Suure vibratsiooniga keskkondades kontrollige, kas push-in ühendus vastab teie kinnitusnõuetele; vastasel juhul kaaluge kruviklemmi alternatiive. Järgige alati kohalikke juhtmestiku eeskirju ja kasutage keerdjuhtmete jaoks sobivaid otsikuid.
