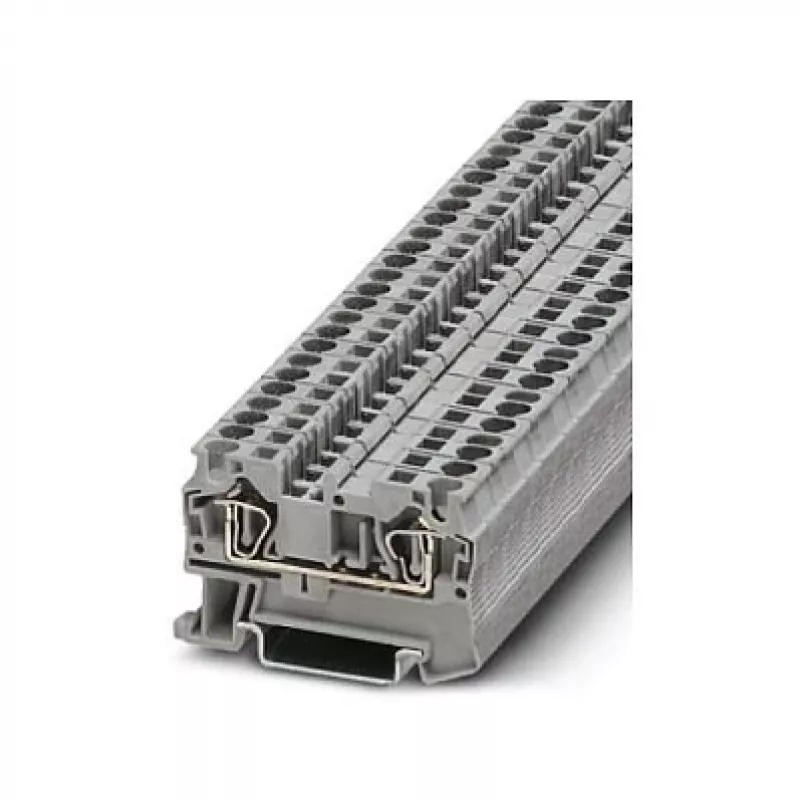

Phoenix Contact ST 4 Läbiv klemmliist, vedruhülsiga ühendus, 4 mm², hall, DIN-rajale kinnitamine, 800 V, 32 A

Läbiv klemmliist vedruhülsiga ühendustehnoloogiaga, mis on loodud usaldusväärseks ja tõhusaks juhtmestikuks tööstuslikes juhtpaneelides ja jaotussüsteemides. Phoenix Contacti ST 4 klemmliist tagab turvalise ja tööriistavaba ühenduse täis- ja keerdjuhtmetele, tagades kiire paigalduse ja hooldusvaba töö kogu eluea jooksul.

Eelised

Vedruhülsiga ühendussüsteem pakub vibratsioonikindlat kinnitust, välistades vajaduse perioodilise järelpingutamise järele. Selle kompaktne disain säästab ruumi DIN-rajal, mahutades samas laias valikus juhtmeid ristlõikega 0,08 mm² kuni 6 mm². Hall polüamiidkorpus on halogeenivaba ja leegiaeglustav (UL 94 V0), pakkudes suurepärast mehaanilist ja elektrilist isolatsiooni.

Sobib kasutamiseks

• Tööstuslikud juhtpaneelid ja jaotusseadmed
• Elektrijaotus masinates ja seadmetes
• Hooneautomaatika ja HVAC-süsteemid
• Raudtee- ja transpordirakendused
• Kõik rakendused, mis nõuavad usaldusväärset läbivat ühendust DIN-rajal NS 35/7,5 või NS 35/15

Peamised tehnilised andmed

• Nimiristlõige: 4 mm²
• Nimipinge: 800 V (IEC)
• Nimivool: 32 A (IEC)
• Ühendusmeetod: Vedruhüls (PUSH-IN)
• Ühenduste arv: 2
• Kinnitusviis: DIN-rajale NS 35/7,5 või NS 35/15
• Juhtme ristlõige, täisjuhe: 0,08 - 6 mm²
• Juhtme ristlõige, keerdjuhe: 0,08 - 4 mm²
• AWG vahemik: 28 - 10
• Eemalduspikkus: 10 mm
• Töötemperatuur: -60 °C kuni 105 °C
• Saastumisaste: 3
• Liigpingekategooria: III
• Isolatsioonimaterjal: Polüamiid (PA), põlevusklass V0

Soovitused

Optimaalseks tööks kasutage koos Phoenix Contacti otsakatete ja vaheseinplaatidega, et tagada korralik isolatsioon ja rühmitamine. ST 4 klemmliist ühildub standardsete kruvikeerajatega juhtme vabastamiseks, kuigi vedruhülsiga disain võimaldab otseselt sisestada presshülsiga juhtmeid ilma tööriistadeta.
