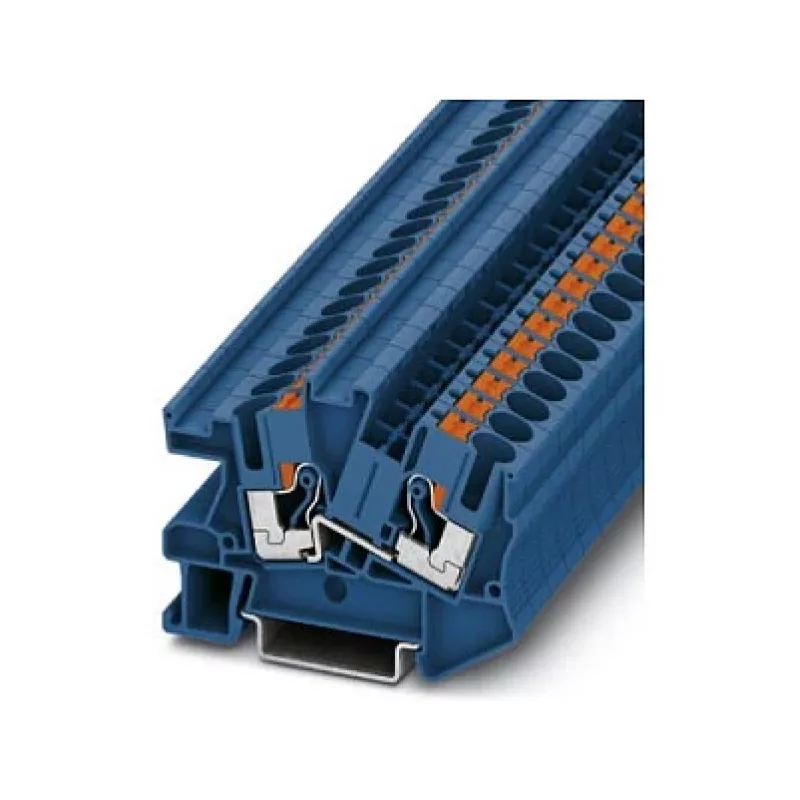

Phoenix Contact PTI 6 BU push-in paigaldusklemmliist, sinine, 6 mm², 500V, 41A, DIN-liist

Juhtpaneelides ja hooneautomaatikas on usaldusväärne juhtmeühendus kriitilise tähtsusega ohutuse ja töökindluse seisukohalt. Phoenix Contact PTI 6 BU paigaldusklemm lahendab selle probleemi push-in ühendussüsteemiga, mis võtab vastu täis- ja paindlikud juhtmed ilma tööriistadeta, vähendades juhtmestamise aega ja tagades vibratsioonikindlad ühendused. Selle kompaktne 6 mm² disain sobib standardsetele DIN-liistudele, muutes selle ideaalseks jaotuskilpide, masinaehituse ja HVAC-süsteemide jaoks.

Kellele see on mõeldud

Elektrikutele, paneeliehitajatele ja hooldustehnikutele, kes vajavad kiiret, turvalist ja hooldusvaba ühendust toite- ja juhtimisahelate jaoks. See sobib rakendustesse, kus ruum on piiratud, kuid jõudlus ei tohi kannatada.

Peamised omadused

• Push-in ühendustehnoloogia: sisestage lihtsalt eemaldatud juhe – täisjuhtmete puhul pole tööriistu vaja.
• Kõrge voolutaluvus: nimivool 41 A ja pinge 500 V (IEC), sobib toitejaotuseks kuni 6 mm².
• Kolm ühenduspunkti ühel potentsiaalil: võimaldab lihtsat potentsiaali jaotamist ja ahela moodustamist.
• Sinine korpus neutraaljuhtmete või kindlate vooluahelate selgeks tuvastamiseks.
• Paigaldus DIN-liistule NS 35/7,5 ja NS 35/15, ühilduv standardkestadega.
• Põlevusklass V0 (UL 94) ja lai temperatuurivahemik -60 °C kuni +105 °C karmide keskkondade jaoks.

Tehnilised andmed

• Ühendustehnoloogia: Push-in
• Nimiristlõige: 6 mm²
• Nimipinge (IEC): 500 V
• Nimivool (IEC): 41 A
• Ühenduste arv: 3
• Potentsiaalide arv: 1
• Värv: sinine
• Paigaldustüüp: DIN-liist NS 35/7,5, NS 35/15
• Isolatsioonimaterjal: PA (polüamiid)
• Põlevusklass (UL 94): V0
• Töötemperatuur: -60 °C ... 105 °C
• Juhi ristlõige (täisjuhe): 0,5 mm² - 10 mm²
• Juhi ristlõige (paindlik juhe): 0,5 mm² - 6 mm²
• Eemalduspikkus: 10 mm
• Nimilöögipinge: 6 kV
• Saastumisaste: 3
• Ülepingekategooria: III
• Standardid/sertifikaadid: IEC 60947-7-1, VDE, UL, cUL, EAC

Näpunäited

Usaldusväärse push-in ühenduse tagamiseks eemaldage juhtme isolatsioon täpselt 10 mm pikkuselt ja veenduge, et isolatsiooni ei jääks kinni. Kasutage kruvikeerajat, et avada kinnitusvedru paindlike juhtmete puhul ilma otshülssideta. Sinine värv on ideaalne neutraaljuhtmete märgistamiseks kolmefaasilistes süsteemides. Kombineerige otsaplaatide ja märgistussiltidega professionaalse paneeli paigutuse jaoks.
