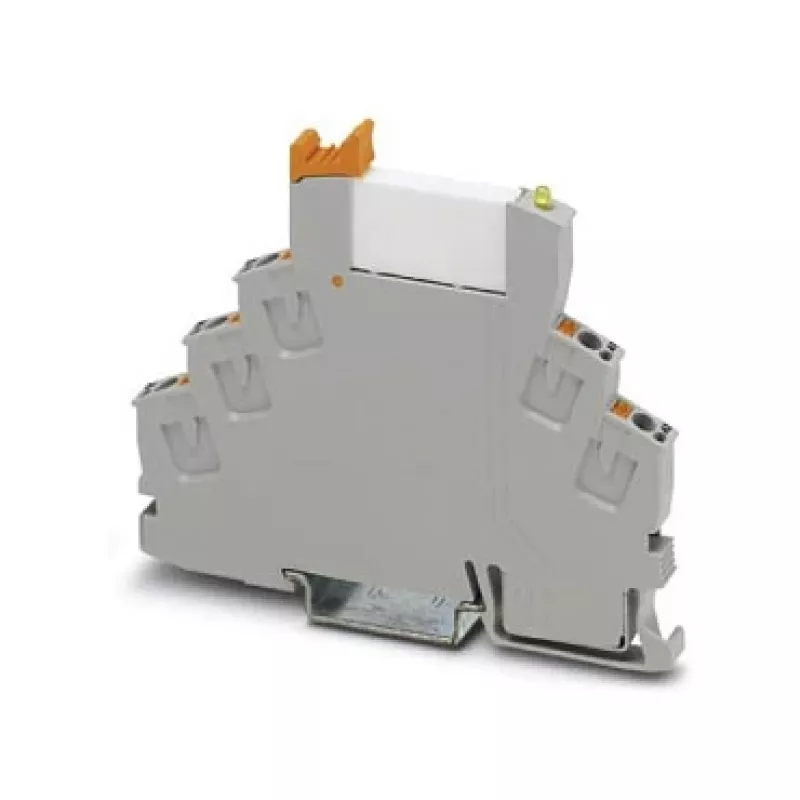

Phoenix Contact 2903370 RIF-0-RPT-24DC/21 Releemoodul, 1 vahetuskontakt, 6,2 mm, 24 V DC

Juhtkapides on ruum sageli piiratud, kuid usaldusväärne signaali lülitamine on endiselt kriitilise tähtsusega. Phoenix Contact 2903370 RIF-0-RPT-24DC/21 releemoodul lahendab selle, mahutades robustse 1 vahetuskontakti saledasse 6,2 mm korpusesse. See tööstusliku klassi moodul on loodud nõudlike automatiseerimiskeskkondade jaoks, kus iga millimeeter loeb ja töökindlus on hädavajalik.

Kellele see on mõeldud

See releemoodul sobib ideaalselt juhtpaneelide ehitajatele, automatiseerimisinseneridele ja hooldustehnikutele, kes peavad lülitama vahelduv- või alalisvoolu koormusi kuni 250 V ja 6 A. See sobib eriti hästi PLC väljundite sidestamiseks, signaali isoleerimiseks ja üldisteks lülitusülesanneteks tööstusmasinates, hooneautomaatikas ja protsessijuhtimissüsteemides.

Peamised omadused

• Kompaktne 6,2 mm laius säästab väärtuslikku DIN-liistu ruumi
• 24 V DC mähis madala 240 mW võimsustarbega
• 1 vahetuskontakt (SPDT) nimivooluga 6 A pingel 250 V AC/DC
• Push-in ühendustehnoloogia kiireks ja tööriistavabaks juhtmestikuks
• Kollane LED olekuindikaator lihtsaks veatuvastuseks
• Laia töötemperatuuri vahemik -40 °C kuni 70 °C
• Kõrge isolatsioonipinge 4 kV mähise ja kontakti vahel

Tehnilised andmed

• Sisendpinge (nimiväärtus): 24 V DC
• Sisendvool: 10 mA
• Väljundkontakti tüüp: 1 vahetuskontakt (SPDT)
• Maksimaalne lülituspinge: 250 V AC/DC
• Maksimaalne lülitusvool: 6 A (oomiline koormus)
• Minimaalne lülitusvool: 10 mA (12 V juures)
• Maksimaalne lülitusvõimsus: 1500 VA (AC) / 144 W (DC)
• Ühendusmeetod: Push-in ühendus
• Paigaldusviis: DIN-liist
• Töötemperatuur: -40 °C kuni 70 °C
• Kaitsetase: IP20
• Olekuindikaator: Kollane LED
• Mähise võimsustarve: 240 mW
• Mehaaniline eluiga: 2 x 10^7 tsüklit
• Elektriline eluiga: 2 x 10^5 tsüklit (6 A, 250 V AC, oomiline koormus)
• Isolatsioonipinge: 4 kV (mähis/kontakt)
• Katsetepinge: 4 kV AC (50 Hz, 1 min)

Näpunäited

Juhtmestamisel kasutage keerdunud juhtmete puhul kaableid, et tagada kindel push-in ühendus. Enne hooldust lülitage mähis alati pingest välja. Induktiivsete koormuste korral kaaluge summutusdioodi või RC-summuti lisamist kontakti eluea pikendamiseks.
