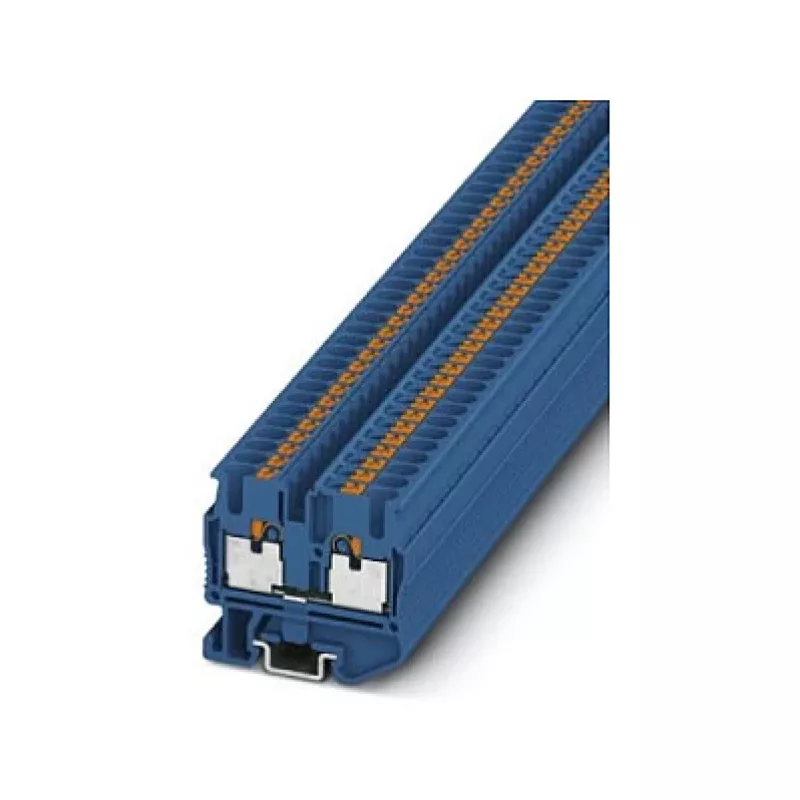

Phoenix 3248126 MPT 2,5 BU Mini läbiv klemmliist, kruviühendusega, sinine

Juhtkappides ja ühenduskarpides on ruum alati väärtuslik ning traditsioonilised klemmliistud võtavad sageli rohkem ruumi kui vajalik. Phoenix 3248126 MPT 2,5 BU mini läbiv klemmliist lahendab selle pakkudes kompaktset ja suure tihedusega lahendust kahe juhi ühendamiseks ühte positsiooni. Selle kruviühendus tagab kindla ja vibratsioonikindla ühenduse, samas kui sinine korpus tagab selge visuaalse identifitseerimise keerulistes juhtmestikes.

Kellele see on mõeldud

See klemmliist on ideaalne paneeliehitajatele, masinatootjatele ja elektripaigaldajatele, kes vajavad usaldusväärset juhtmete ühendamist piiratud ruumis. See sobib rakendustesse tööstuslikes juhtimissüsteemides, hooneautomaatikas ja igas projektis, kus DIN-siini ruum on piiratud, kuid jõudlust ei saa ohverdada.

Peamised omadused

• Miniatuurne disain säästab väärtuslikku siiniruumi ilma voolutaluvust ohverdamata.
• Kruviühendus M3 keermega võtab vastu tahkeid juhte kuni 4 mm² ja painduvaid kuni 2,5 mm².
• Rated for 500 V and 24 A, making it suitable for a wide range of power and signal circuits.
• Polüamiidist (PA) isoleerkorpus UL 94 V0 süttivusklassiga tagab ohutuse.
• Lai töötemperatuuri vahemik -60 °C kuni 105 °C sobib karmidesse keskkondadesse.
• Toetab otsepaigaldust või DIN-siini paigaldust adapteriga paindlikuks integreerimiseks.

Tehnilised andmed

• Toote tüüp: Mini läbiv klemmliist
• Ühendusmeetod: Kruviühendus
• Ühenduste arv: 2
• Positsioonide arv: 1
• Nimipinge: 500 V
• Nimivool: 24 A (2,5 mm² juhi puhul)
• Max tahke juhi ristlõige: 4 mm²
• Max painduva juhi ristlõige: 2,5 mm²
• AWG vahemik: 26 - 12
• Eemalduspikkus: 8 mm
• Keerme mõõt: M3
• Pingutusmoment: 0,5 - 0,6 Nm
• Paigaldusviis: Otsepaigaldus / DIN-siini (adapteriga)
• Värv: Sinine
• Isoleermaterjal: Polüamiid (PA)
• Süttivusklass: UL 94 V0
• Töötemperatuur: -60 °C kuni 105 °C
• Saastumisaste: 3
• Liigpingekategooria: III
• Nimi löökpinge: 6 kV

Näpunäited

Paigaldamisel veenduge, et juht on eemaldatud täpselt 8 mm pikkuselt, et saavutada optimaalne kontakt ja vältida juhtmete katkemist. Kasutage momentkruvikeerajat, mis on seatud väärtusele 0,5–0,6 Nm, et vältida klemmi kahjustamist või lõtvade ühenduste tekkimist. DIN-siini paigalduseks kasutage sobivat Phoenix adapterit, et tagada õige joondus ja vahekaugus.
