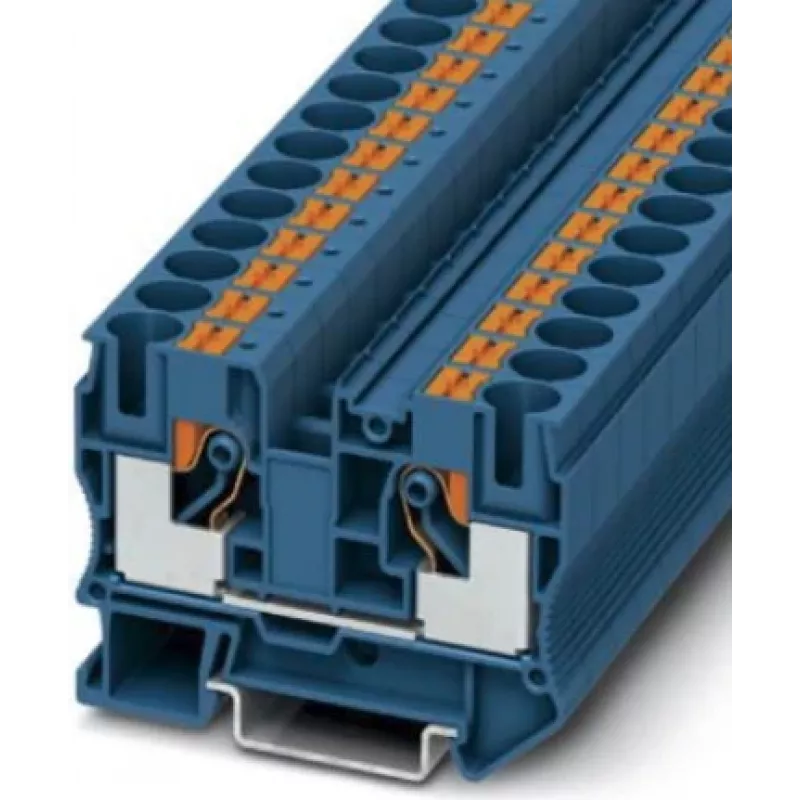

Phoenix 3212123 PT 10 BU läbiv klemmliist, push-in ühendus, 10 mm², sinine

Juhtkappides ja jaotuskarpides võib suurte juhtmete ühendamine ilma tööriistadeta olla väljakutse. Phoenix 3212123 PT 10 BU läbiv klemmliist lahendab selle push-in ühendusega, mis võtab vastu täis- ja paindlikud juhtmed kuni 10 mm², säästes aega paigaldamisel. Selle sinine korpus tagab selge visuaalse identifitseerimise neutraal- või muude ettenähtud vooluringide jaoks.

Kellele see on mõeldud

Elektrikutele, kilpide ehitajatele ja hooldustehnikutele, kes töötavad tööstuslike juhtimissüsteemide, hooneautomaatika ja elektrivõrkude jaotusega. Ideaalne neile, kes vajavad usaldusväärseid suure vooluga ühendusi standardsetele DIN-liistudele, kiiret juhtmestikku ja pikaajalist stabiilsust.

Peamised omadused

• Push-in ühendustehnoloogia tööriistavabaks juhtmestikuks täisjuhtmete ja ferruleeritud paindlike juhtmete jaoks.
• Nimiristlõige 10 mm², toetab juhtmeid 0,5 mm² kuni 16 mm² (täisjuhe) või 10 mm² (paindlik juhe).
• Nimipinge 1000 V ja nimivool 57 A (IEC), sobib nõudlikesse tööstuskeskkondadesse.
• Paigaldatav DIN-liistule NS 35/7.5 ja NS 35/15, ühilduv standardsete klemmliistu tarvikutega.
• Sinine polüamiidkorpus, UL 94 V0 põlevusklass, töötemperatuur -60 °C kuni 105 °C.

Tehnilised andmed

• Ühendustehnoloogia: Push-in
• Ühenduste arv: 2
• Positsioonide arv: 1
• Paigaldustüüp: DIN-liist NS 35/7.5, NS 35/15
• Nimipinge (IEC): 1000 V
• Nimivool (IEC): 57 A
• Nimilöögipinge: 8 kV
• Isolatsioonimaterjal: PA (polüamiid)
• Põlevusklass (UL 94): V0
• Eemalduspikkus: 12 mm
• Min. täisjuhtme ristlõige: 0,5 mm²
• Max. täisjuhtme ristlõige: 16 mm²
• Min. paindliku juhtme ristlõige: 0,5 mm²
• Max. paindliku juhtme ristlõige: 10 mm²
• Töötemperatuur: -60 °C kuni 105 °C
• Saastumisaste: 3
• Liigpingekategooria: III
• Juhtmestiku tüüp: 1-tasandiline

Näpunäited

Usaldusväärse push-in ühenduse tagamiseks veenduge, et juhtme otsad on puhtad ja paindlike juhtmete puhul kasutage ferruleid. Sinine korpus on ideaalne neutraaljuhtmete tähistamiseks vastavalt juhtmestiku tavadele. Kontrollige alati, et DIN-liist on korralikult maandatud ja klemmliist on kindlalt liistule kinnitatud.
