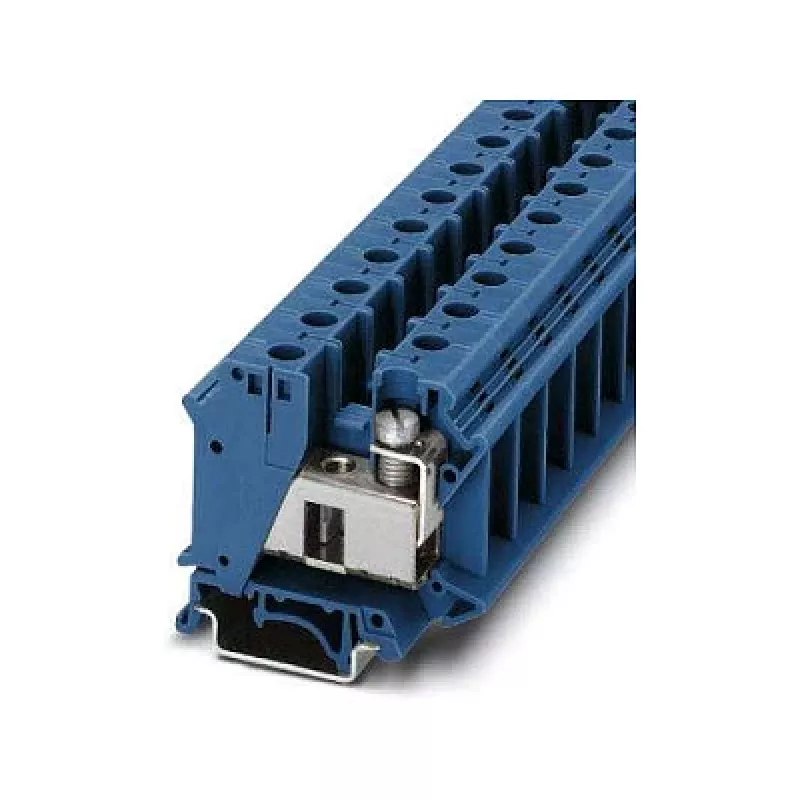

Phoenix 3075731 UTI 35 BU paigaldusklemmliist - sinine, 35 mm², 125 A, 1000 V, kruviühendus, DIN-liistule kinnitamine

Tööstuslikes juhtpaneelides ja energia jaotussüsteemides on usaldusväärsed suure voolutugevusega ühendused kriitilise tähtsusega. Phoenix 3075731 UTI 35 BU paigaldusklemmliist pakub tugevat kruviühendust juhtmetele kuni 35 mm², tagades turvalise ja hooldusvaba juhtmestiku nõudlikes keskkondades.

Kellele see on mõeldud

See klemmliist on ideaalne paneeliehitajatele, elektripaigaldajatele ja hooldustehnikutele, kes töötavad suure voolutugevusega ahelatega tööstusmasinates, hooneautomaatikas ja energia jaotuses. See sobib rakendustesse, mis nõuavad kompaktset, DIN-liistule kinnitatavat lahendust kõrge pinge- ja voolutugevusega.

Peamised omadused

• Kõrge voolutugevus: 125 A (IEC) ja 115 A (UL) nõudlike koormuste jaoks
• Lai juhtme ristlõike vahemik: 6–50 mm² täisjuhe, 6–35 mm² keerdjuhe, 10–2 AWG
• Kruviühendus M6 keermega ja 3,5–4 Nm pingutusmomendiga usaldusväärseks kinnituseks
• Sinine polüamiidkorpused, UL 94 V0 süttivusklass, töötemperatuur -60 °C kuni 105 °C
• Kinnitub standardsetele DIN-liistudele NS 35/7.5 ja NS 35/15

Tehnilised andmed

• Bränd: Phoenix Contact
• Mudel: UTI 35 BU
• MPN: 3075731
• EAN: 4046356518048
• Ühendusmeetod: kruviühendus
• Ühenduste arv: 2
• Positsioonide arv: 1
• Nimiristlõige: 35 mm²
• Nimipinge (IEC): 1000 V
• Nimivool (IEC): 125 A
• Nimipinge (UL): 600 V
• Nimivool (UL): 115 A
• Värv: sinine
• Isolatsioonimaterjal: PA (polüamiid)
• Süttivusklass: V0 (UL 94)
• Kinnitusviis: DIN-liist NS 35/7.5, NS 35/15
• Eemalduspikkus: 18 mm
• Keerme mõõt: M6
• Pingutusmoment: 3,5 - 4 Nm
• Juhtme ristlõige täisjuhe: 6 - 50 mm²
• Juhtme ristlõige keerdjuhe: 6 - 35 mm²
• Juhtme ristlõige AWG: 10 - 2 AWG
• Töötemperatuur: -60 °C kuni 105 °C
• Reostusaste: 3

Näpunäited

Optimaalseks tööks kasutage keerdjuhtmete puhul juhtmekeerdusid ja pingutage kruvid ettenähtud vahemikku. Veenduge, et DIN-liist on korralikult maandatud ja klemmliist ei puutu kokku liigse vibratsiooniga. See klemmliist kuulub Phoenix UTI seeriasse, mis on tuntud oma töökindluse poolest suure voolutugevusega rakendustes.
