Phoenix 3211780 PT 4-TWIN-PE Kaitsejuhtme klemmliist, Push-in, 4 mm², roheline-kollane

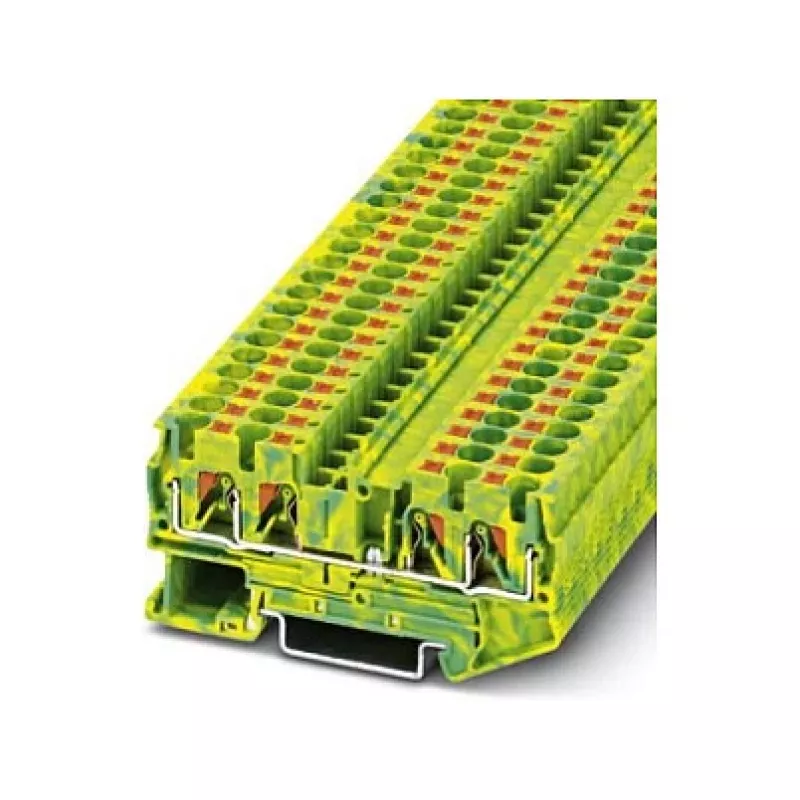

Phoenix 3211780 PT 4-TWIN-PE on kaitsejuhtme klemmliist, mis on loodud usaldusväärsete PE-ühenduste jaoks tööstuslikes juhtpaneelides ja jaotussüsteemides. Selle push-in ühendustehnoloogia võimaldab kiiret ja tööriistavaba juhtmete ühendamist kuni 4 mm² ristlõikega täis- ja keerdjuhtmetele, samas kui roheline-kollane korpus tagab selge identifitseerimise kaitse-maandusklemmina. Kolme ühenduspunkti ja kompaktse ühetasandilise konstruktsiooniga mahutab see mitu maandusjuhet standardsiinile, tagades ohutu ja tõhusa paigalduse.

Eelised

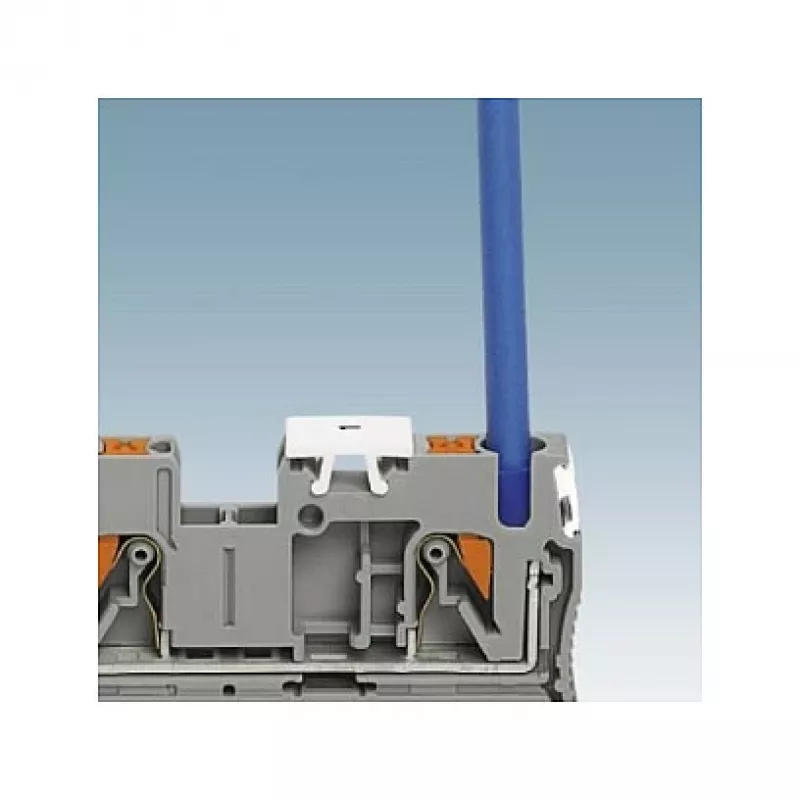

Push-in ühendused vähendavad juhtmestiku aega kuni 50% võrreldes kruviühendustega, ja hooldusvaba vedruklamber hoiab püsivat kontaktrõhku ka vibratsiooni tingimustes. Klemmliist toetab laia juhtmevahemikku 0,2 mm² kuni 6 mm² (täisjuhe) ja 24 kuni 10 AWG, muutes selle mitmekülgseks erinevate maandusrakenduste jaoks. Selle PA isolatsioonimaterjal vastab UL 94 V0 põlevusstandardile ja töötemperatuuri vahemik -60 °C kuni 105 °C sobib karmidesse keskkondadesse. PE-funktsioon integreerub otse DIN-siini, pakkudes automaatset maanduskontakti ilma täiendava juhtmestikuta.

Sobib kasutamiseks

• Juhtahelate maandamine masinaehituses ja paneelitootmises
• Kaitse-maandusühendused automaatikasüsteemides ja elektrijaotuses
• Kasutamine DIN-siini NS 35/7.5 ja NS 35/15 kohta tööstuslikes korpustes
• Rakendused, mis nõuavad kõrget vibratsioonikindlust ja hooldusvabasid ühendusi
• Paigaldused, kus on vaja kiiret ja tööriistavaba mitme PE-juhi ühendamist

Peamised tehnilised andmed

• Ühendustehnoloogia: Push-in
• Nimiristlõige: 4 mm²
• Ühenduste arv: 3
• Positsioonide arv: 1
• Kinnitusviis: DIN-siini (NS 35/7.5, NS 35/15)
• Isolatsioonimaterjal: PA (polüamiid), põlevusklass UL 94 V0
• Eemalduspikkus: 10 mm
• Juhtme ristlõige täisjuhe: 0,2 - 6 mm²
• Juhtme ristlõige keerdjuhe: 0,2 - 4 mm²
• Juhtme ristlõige AWG: 24 - 10
• Töötemperatuur: -60 °C kuni 105 °C
• Standardid/sertifikaadid: IEC 60947-7-2, UL, CSA, EAC, VDE

Soovitused

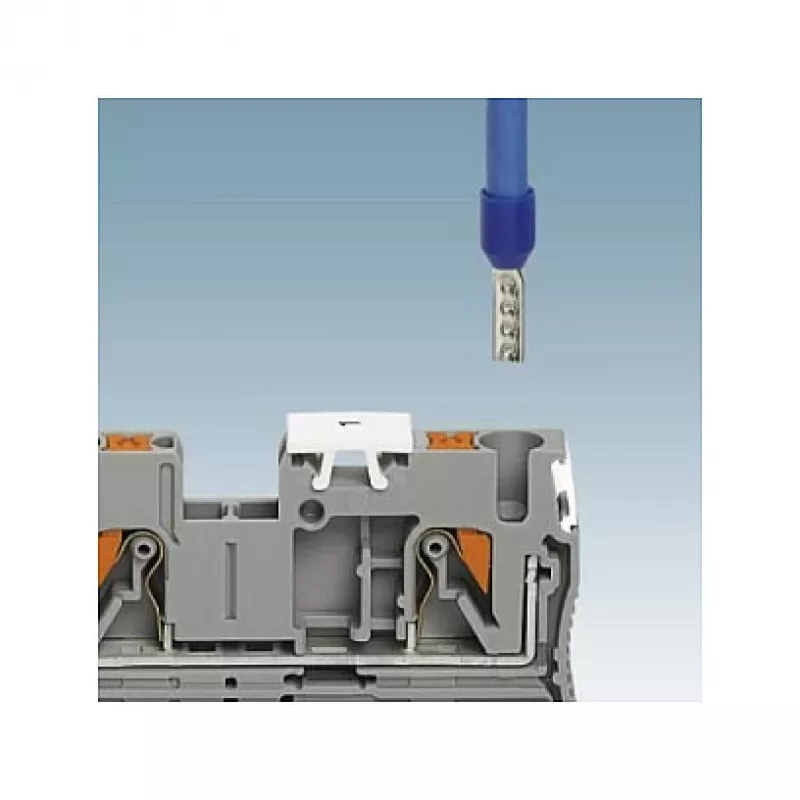

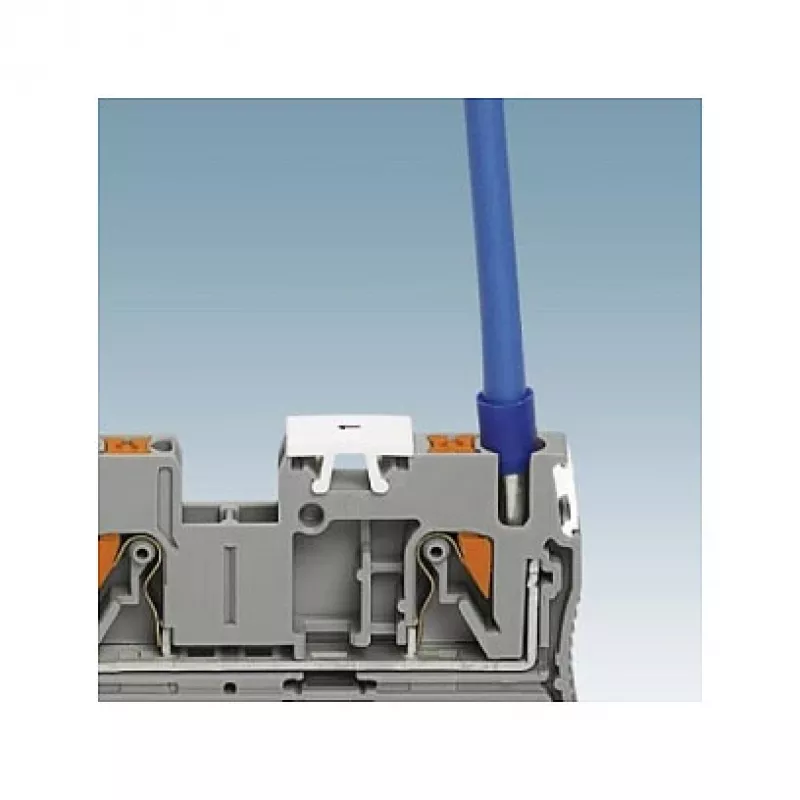

Optimaalseks tööks kasutage koos Phoenixi otsakatetega ja vaheseinplaatidega, et tagada korralik isolatsioon ja eraldus. Kasutage keerdjuhtmetel juhtmekeerdu, et vältida lahtihargnemist ja tagada kindel push-in ühendus. Veenduge, et DIN-siini on korralikult maandatud, et säilitada klemmliisti PE-funktsioon.
