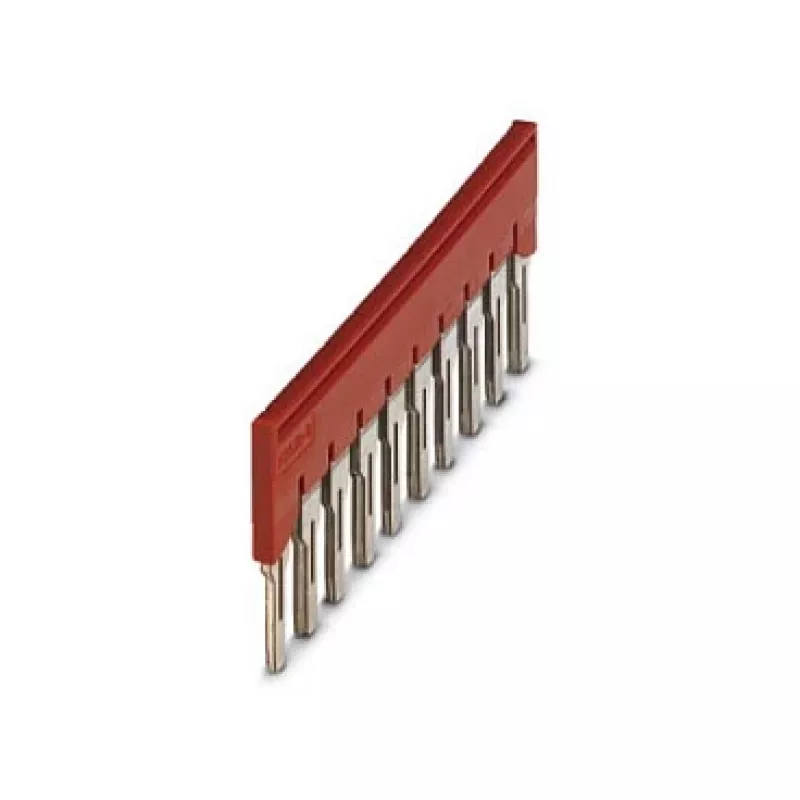

Phoenix 3030323 FBS 10-8 pistiksild, 10 positsiooni, 8,2 mm samm, punane

Juhtkapides ja klemmliistude koostudes on mitme klemmploki eraldi ühendamine aeganõudev ja põhjustab kergesti ühendusvigu. Phoenix 3030323 FBS 10-8 pistiksild lahendab selle, ühendades kuni 10 kõrvuti asetsevat klemmi ühe komponendiga, säästes paigaldusaega ja vähendades võimalikke rikkeid. Selle 8,2 mm samm sobib standardsete Phoenix klemmplokkidega, tagades kindla istuvuse ja usaldusväärse elektrilise ühenduse.

Kellele see on mõeldud

See pistiksild on ideaalne paneeliehitajatele, masinatootjatele ja elektripaigaldajatele, kes peavad kiiresti ja ohutult jaotama toidet või signaale mitme klemmi vahel. See sobib rakendustesse tööstuslikus juhtimises, toitejaotuses ja automaatikas, kus on vaja kõrgeid voolutugevusi ja tugevat isolatsiooni.

Peamised omadused

• 10 positsiooniga sild kuni 10 klemmploki üheaegseks ühendamiseks
• 8,2 mm samm, ühilduv sama sammuga Phoenix klemmplokkidega
• Nimipinge 800 V ja nimivool 41 A, sobib suure võimsusega ahelatele
• Punane polüamiidkorpused, halogeenivaba ja leegiaeglustav (UL 94 V0)
• Vaskkontaktid tinakattega, madal kontaktitakistus ja korrosioonikindlus
• Laia töötemperatuuri vahemik -60 °C kuni 105 °C
• Vastab standarditele IEC 60947-7-1, UL 1059 ja CSA C22.2 nr 158

Tehnilised andmed

• Toote tüüp: pistiksild
• Positsioonide arv: 10
• Samm: 8,2 mm
• Värv: punane
• Isolatsioonimaterjal: PA (polüamiid)
• Kontaktmaterjal: vask
• Nimipinge (IEC): 800 V
• Nimivool (IEC): 41 A
• Nimiülelöögipinge: 6 kV
• Ülepingekategooria: III
• Saastumisaste: 3
• Süttivusklass: UL 94 V0
• Töötemperatuuri vahemik: -60 °C kuni 105 °C
• Paigaldusviis: pistikühendus
• Ühilduvus: klemmplokkidele sammuga 8,2 mm
• Standardid: IEC 60947-7-1, UL 1059, CSA C22.2 nr 158
• Keskkonnanõuetele vastavus: RoHS, REACH

Näpunäited

Usaldusväärse ühenduse tagamiseks veenduge enne paigaldamist, et teie klemmplokkide samm on 8,2 mm. Sild on mõeldud pistikühenduseks; vajutage see lihtsalt klemmidele, kuni see klõpsatusega kinnitub. Tugeva vibratsiooniga keskkondades kaaluge lisaks otsaklambrite kasutamist või kontrollige regulaarselt kindlat istumist. Seda silda ei ole ette nähtud koormuse all lahutamiseks; enne paigaldamist või eemaldamist lülitage vooluring alati pingest välja.
