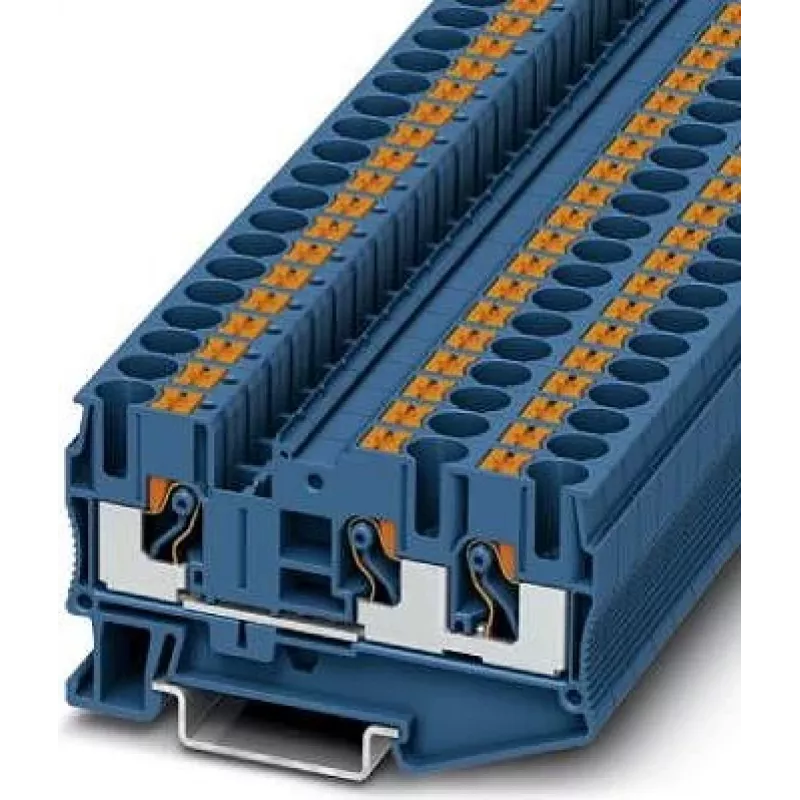

Phoenix 3211485 PT 6-TWIN BU läbiv klemmliist, Push-in, sinine

Juhtkappides ja jaotuskarpides on mitme juhi ühendamine ilma liigset rööbaspinda kulutamata pidev väljakutse. Phoenix 3211485 PT 6-TWIN BU läbiv klemmliist lahendab selle, pakkudes kolme push-in ühenduspunkti kompaktses 6 mm korpuses. Selle sinine värv identifitseerib selle selgelt neutraaljuhi klemmliistuna, toetades ohutut ja organiseeritud juhtmestikku tööstuslikes rakendustes.

Kellele see on mõeldud

See klemmliist on ideaalne paneeliehitajatele, masinatootjatele ja elektripaigaldajatele, kes vajavad usaldusväärset ja suure tihedusega juhtmestikku standardsetel DIN-rööbastel. See sobib rakendustesse, mis vajavad spetsiaalset neutraalklemmi, mis talub kuni 41 A ja 1000 V, alates hooneautomaatikast kuni tööstuslike juhtimissüsteemideni.

Peamised omadused

• Push-in ühendustehnoloogia kiireks ja tööriistavabaks juhtmestikuks tahkete ja ferrulega juhtmetega
• Kolm ühenduspunkti (TWIN-disain) võimaldavad kaks juhti ühel küljel ja üks teisel
• Rated 1000 V ja 41 A, sobib nõudlikele elektripaigaldistele
• Sinine korpus selgeks identifitseerimiseks neutraaljuhi klemmliistuna
• Paigaldatav standardsele DIN-rööpale NS 35/7.5 või NS 35/15
• Kvaliteetne polüamiidisolatsioon, UL 94 V0 süttivusklass
• Laia töötemperatuuri vahemik -60 °C kuni 105 °C

Tehnilised andmed

• Tüüp: Läbiv klemmliist
• Ühendusmeetod: Push-in
• Ühenduste arv: 3
• Potentsiaalide arv: 1
• Nimipinge (IEC): 1000 V
• Nimivool (IEC): 41 A
• Rated surge voltage: 8 kV
• Juhi ristlõige tahke: 0,5 – 10 mm²
• Juhi ristlõige painduv: 0,5 – 10 mm² (ferrulega)
• Juhi ristlõige AWG: 20 – 8
• Eemalduspikkus: 10 mm – 12 mm
• Isolatsioonimaterjal: Polüamiid (PA)
• Süttivusklass: UL 94 V0
• Värv: Sinine
• Paigaldustüüp: DIN-rööbas NS 35/7.5, NS 35/15
• Saastetase: 3
• Liigpingekategooria: III
• Töötemperatuuri vahemik: -60 °C kuni 105 °C

Näpunäited

Optimaalse jõudluse tagamiseks veenduge, et juhtmed on eemaldatud soovitatud pikkuseni 10–12 mm enne sisestamist. Kasutage painduvate juhtmete puhul ferruleid, et tagada kindel push-in ühendus. See klemmliist on mõeldud kasutamiseks keskkondades, kus on saastetase 3 ja liigpingekategooria III, muutes selle sobivaks enamiku tööstuslike juhtpaneelide jaoks.
