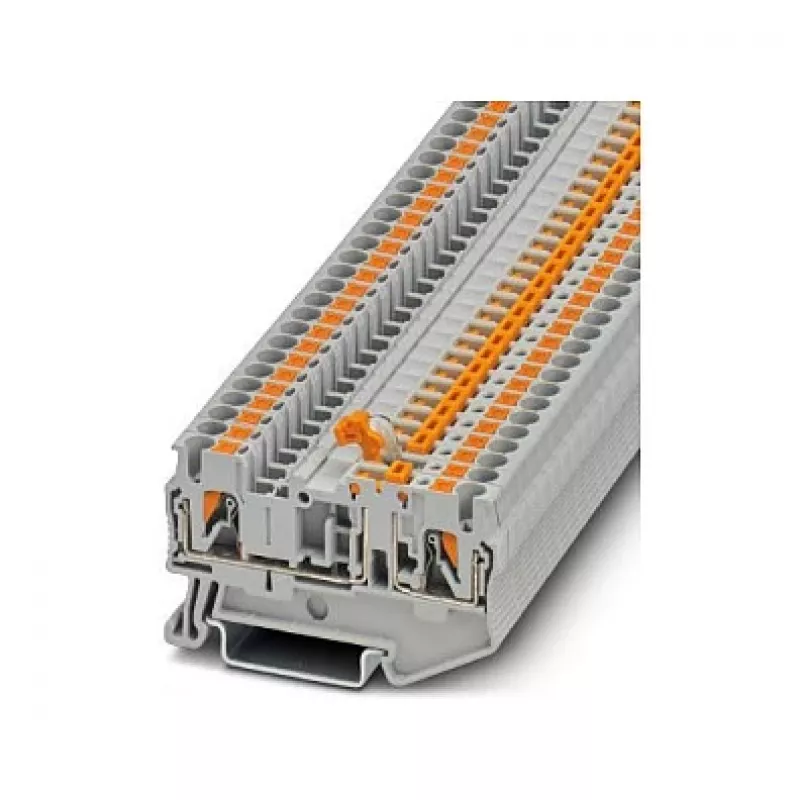

Phoenix 3210156 PT 2,5-MT mõõtekatkestuslülitiga klemmliist, suruühendusega, hall

Juhtkappides ja jaotuskilpides, kus vooluringid tuleb testimiseks ja hoolduseks ohutult eraldada, pakub Phoenix 3210156 PT 2,5-MT mõõtekatkestuslülitiga klemmliist usaldusväärse katkestuspunkti. See hall, suruühendusega klemmliist võimaldab voolutee eraldamist lükandkatkestiga, 2,3 mm testpistiku sisestamist ja signaalide kontrollimist ilma juhtmestikku häirimata. Kompaktne 5,2 mm laius säästab DIN-latt ruumi, samas kui tööriistavaba suruühendus kiirendab paigaldust täis- ja keerdjuhtmetele kuni 2,5 mm².

Peamised tehnilised andmed

• Tüüp: mõõtekatkestuslülitiga klemmliist
• Ühendustehnoloogia: suruühendus
• Positsioonide arv: 1
• Ühenduste arv: 2
• Nimiristlõige: 2,5 mm²
• Nimipinge (IEC): 500 V
• Nimivool (IEC): 20 A
• Juhi ristlõige, täisjuhe: 0,14 mm² – 4 mm²
• Juhi ristlõige, keerdjuhe: 0,14 mm² – 2,5 mm²
• AWG vahemik: 26 – 12
• Eemalduspikkus: 8 mm – 10 mm
• Korpuse materjal: polüamiid (PA)
• Värv: hall
• Paigaldus: DIN-latt NS 35/7,5 või NS 35/15
• Mõõtmed (L x K x S): 5,2 mm x 36,5 mm x 56 mm
• Katkestuse tüüp: lükandkatkesti
• Testipesa: 2,3 mm testpistiku jaoks
• Süttivusklass: UL 94 V0

Miks seda valida

Suruühendus välistab spetsiaalsete tööriistade vajaduse – eemalda juhtme isolatsioon ja suru see sisse. Integreeritud lükandkatkesti annab nähtava mehaanilise katkestuse vooluringis, muutes sektsioonide eraldamise tõrkeotsinguks või kasutuselevõtuks lihtsaks. Hall polüamiidkorp on vastupidav ja leegiaeglustav, vastates UL 94 V0 nõuetele tööstuskeskkondades. Selle kitsas profiil võimaldab tihedat juhtmestikku DIN-latil ilma funktsionaalsust kaotamata.

Ideaalne kasutus

• Juhtpaneelide ehitus, kus on vaja mõõtepunkte voolu või pinge mõõtmiseks
• Signaali jaotamine automaatikasüsteemides, kus on vaja kiiret katkestust hoolduseks
• Masinaehitus ja tehaseseadmed, kus on sage vajadus vooluringi eraldamiseks
• Rekonstrueerimisprojektid, kus ruum on piiratud, kuid katkestusfunktsioon on hädavajalik

Hea teada

Klemmliist on mõeldud kasutamiseks Phoenix Contact PT seeria tarvikutega, sealhulgas otsakaantega, vaheseinad ja märgistussildid. See toetab nii täis- kui ka keerdjuhtmeid otsikutega, hõlmates laia vahemikku 0,14 mm² kuni 2,5 mm² (keerdjuhe) ja kuni 4 mm² (täisjuhe). Testipesa võtab vastu standardse 2,3 mm läbimõõduga testpistikud, mis sobivad tavaliste multimeetri juhtmetega. Usaldusväärseks tööks veendu, et DIN-latt on korralikult maandatud ja klemm on kindlalt latile kinnitatud.
