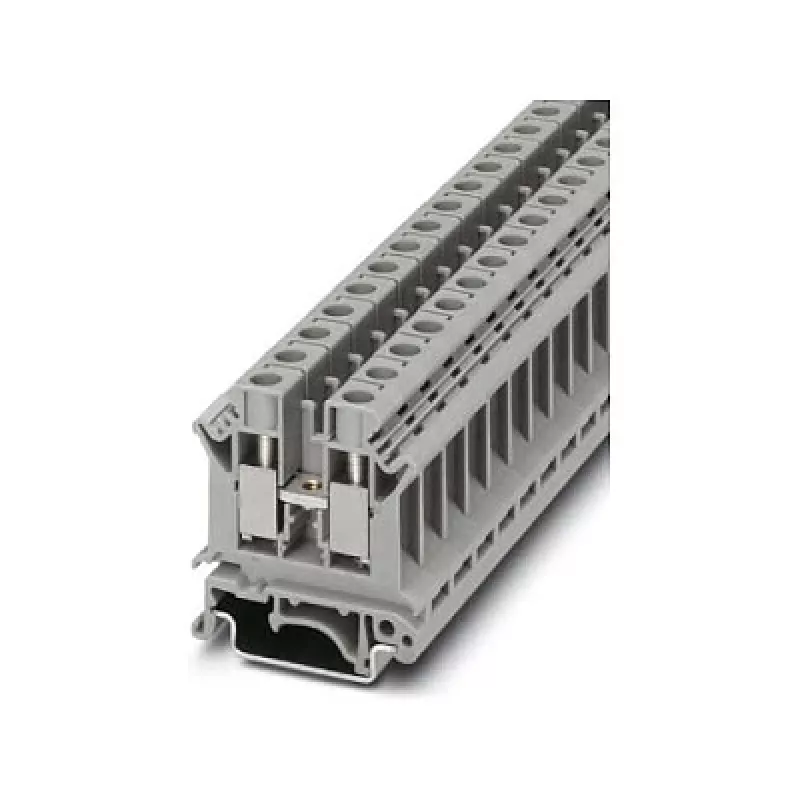

Phoenix 3005073 Läbiv klemmliist UK 10 N, kruviühendus, 10 mm², 800 V, 57 A, hall

Läbiv klemmliist kruviühendusega, loodud usaldusväärseks ja tõhusaks juhtmete ühendamiseks tööstuslikes juhtpaneelides ja jaotussüsteemides. UK 10 N pakub robustset ühepositsioonilist kaheühendusega lahendust juhtmetele kuni 10 mm², nimipingega 800 V ja nimivooluga 57 A, mistõttu sobib see ideaalselt energia jaotamiseks ja signaaliühendusteks nõudlikes keskkondades.

Eelised

Kruviühenduse tehnoloogia tagab kindla ja vibratsioonikindla ühenduse, samas kui polüamiidist korpus pakub suurepärast isolatsiooni ja mehaanilist tugevust. Kompaktne disain säästab ruumi DIN-liistul ning lai juhtme ristlõike vahemik (0,5–16 mm² täisjuhe) võimaldab erinevaid ühendusvajadusi. Hall värv annab neutraalse välimuse, mis sobib standardsetesse paigaldustesse.

Sobib kasutamiseks

• Tööstuslikud juhtpaneelid ja jaotusseadmed
• Energia jaotamine masinates ja seadmetes
• Hooneautomaatika ja elektripaigaldised
• Rakendused, mis nõuavad usaldusväärseid läbivaid ühendusi DIN-liistul

Peamised tehnilised andmed

• Ühendusmeetod: kruviühendus
• Positsioonide arv: 1, ühenduste arv: 2
• Nimiristlõige: 10 mm²
• Nimipinge (IEC): 800 V, nimivool (IEC): 57 A
• Juhtme ristlõige: täisjuhe 0,5–16 mm², keerdjuhe 0,5–10 mm², AWG 20–6
• Isolatsioonimaterjal: polüamiid (PA), värv: hall
• Kinnitusviis: DIN-liist NS 35/7.5 või NS 35/15
• Eemalduspikkus: 10 mm, keerme mõõt: M4, pingutusmoment: 1,2–1,5 Nm
• Saasteaste: 3, ülepingekategooria: III, põlevusklass: UL 94 V0

Soovitused

Optimaalseks tööks kasutage õige suurusega kruvikeerajat, et saavutada ettenähtud pingutusmoment. Veenduge, et DIN-liist on korralikult maandatud ja klemmliist on kindlalt kinni klõpsatud. See klemmliist ühildub standardsete tarvikutega, nagu otsakatted ja vaheseinad, et suurendada ohutust ja organiseeritust.
