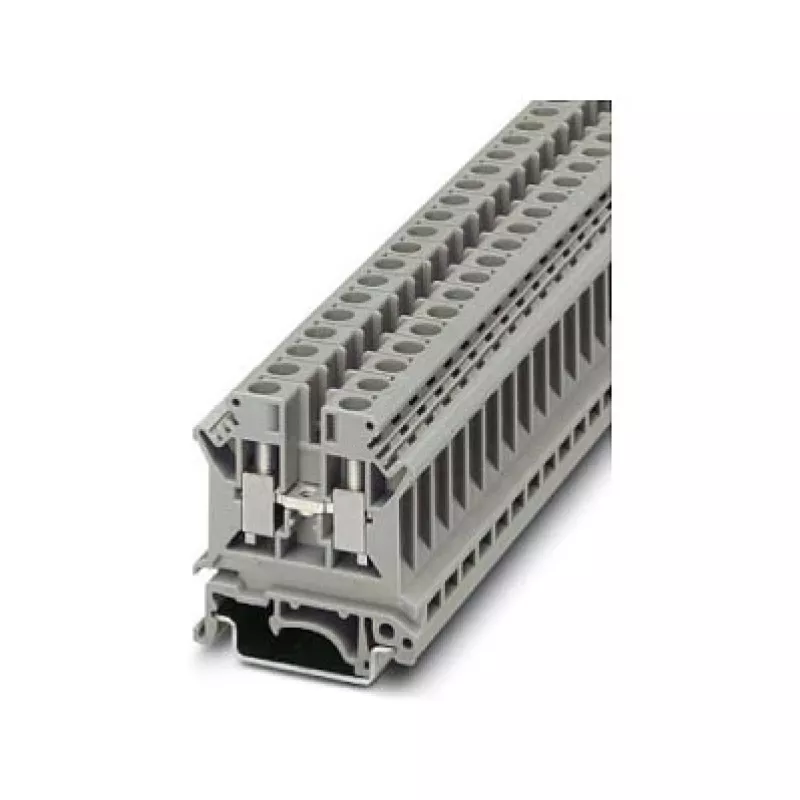

Phoenix 3004524 UK 6 N läbiv klemmliist, kruviühendusega, 6 mm², hall

Tööstuslikes juhtpaneelides ja jaotuskilpides on usaldusväärne juhtmete ühendamine ohutuse ja töökindluse seisukohalt kriitiline. Phoenix 3004524 UK 6 N läbiv klemmliist lahendab selle vajaduse kompaktse kruviklemmi konstruktsiooniga, mis ühendab kindlalt kuni 6 mm² ristlõikega juhte. Selle hall polüamiidist korpus kinnitub standardsetele DIN-liistudele, muutes selle ideaalseks valikuks korralike ja hooldatavate klemmiribade ehitamiseks automaatikas, masinaehituses ja elektripaigaldiste projektides.

Kellele see on mõeldud

See klemmliist on mõeldud paneeliehitajatele, elektrikutele ja hooldustehnikutele, kes vajavad töökindlat ja ruumisäästlikku ühenduspunkti toite- ja juhtimisjuhtmete jaoks. See sobib rakendustesse, kus juhid tuleb ühendada või jaotada DIN-liistul, eriti keskkondades, kus esineb vibratsiooni või kus on oodata perioodilist ümberühendamist.

Peamised omadused

• Läbiv konstruktsioon kahe kruviühendusega lihtsaks juhtmestikuks
• Võtab vastu juhte ristlõikega 0,2–6 mm² (AWG 20–8), täis- või keerdjuhtmeid
• Pinge 800 V (IEC) ja vool 41 A, sobib paljudele tööstuslikele ahelatele
• Polüamiidist (PA) isoleeriv korpus, põlevusklass UL 94 V0
• Kinnitatav NS 35/7.5, NS 35/15 või NS 32 DIN-liistule
• Laia töötemperatuuri vahemik: -60 °C kuni +105 °C
• M3 kruvi pingutusmomendiga 0,8–1 Nm kindlaks kinnitamiseks

Tehnilised andmed

• Tüüp: läbiv klemmliist
• Ühendusmeetod: kruviühendus
• Ühenduste arv: 2
• Positsioonide arv: 1
• Tasemete arv: 1
• Nimiristlõige: 6 mm²
• AWG vahemik: 20–8
• Nimipinge (IEC): 800 V
• Nimivool (IEC): 41 A
• Isolatsioonimaterjal: polüamiid (PA)
• Värv: hall
• Kinnitusviis: DIN-liist (NS 35/7.5, NS 35/15, NS 32)
• Eemalduspikkus: 10 mm
• Kruvi keerme: M3
• Pingutusmoment: 0,8–1 Nm
• Töötemperatuur: -60 °C kuni +105 °C
• Põlevusklass: UL 94 V0
• Saastumisaste: 3

Näpunäited

Usaldusväärse ühenduse tagamiseks eemaldage juhtme isolatsioon 10 mm pikkuselt ja pingutage M3 kruvi soovitatud momendini. Kasutage sobivat kruvikeerajat, et vältida kruvipea kahjustamist. Paigaldamisel veenduge, et klemmliist klõpsataks kindlalt DIN-liistule. Keerdjuhtmete puhul kaaluge juhtmehülsside kasutamist, et vältida sasipundart ja parandada kontakti.
