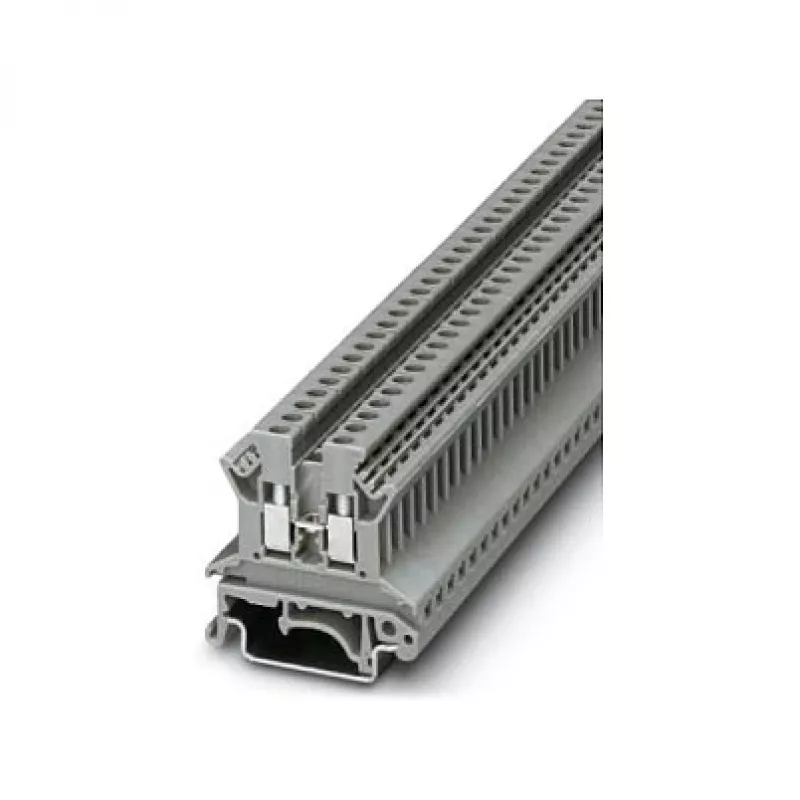

Phoenix 3003347 UK 2,5 N läbiv klemmliist, kruviühendusega, 2,5 mm², 800 V, 24 A, hall

Phoenix 3003347 UK 2,5 N läbiv klemmliist paistab silma oma kindla kruviühenduse ja kompaktse disainiga, pakkudes usaldusväärset lahendust DIN-liistule paigaldamiseks. Erinevalt tüüpilistest klemmidest, mis võivad juhtme ristlõike osas järeleandmisi teha, mahutab see mudel täisjuhtmeid ristlõikega 0,2–4 mm² ja keerdjuhtmeid ristlõikega 0,2–2,5 mm², muutes selle mitmekülgseks erinevate juhtmestustööde jaoks. Hall polüamiidist korpus tagab vastupidavuse ja vastavuse UL 94 V0 süttivusstandardile, pakkudes ohutust nõudlikes keskkondades.

Esiletõstetud omadused

• Nimiristlõige: 2,5 mm², kruviühenduse tehnoloogiaga
• Nimipinge 800 V ja nimivool 24 A (IEC)
• Lai juhtme ristlõike vahemik: täisjuhe 0,2–4 mm², keerdjuhe 0,2–2,5 mm², AWG 24–12
• Paigaldatav standardsetele DIN-liistudele NS 35/7.5, NS 35/15 ja NS 32
• Töötemperatuur vahemikus -60 °C kuni 105 °C
• Reostusaste 3 ja ülepingekategooria III
• Sertifikaadid: IEC 60947-7-1, UL, CSA

Igapäevases kasutuses

Paigaldamine on lihtne: eemalda juhtmelt isolatsioon 8 mm pikkuselt, sisesta juhe klemmi ja pinguta M3 kruvi pöördemomendiga 0,5–0,6 Nm. Klemmi üks positsioon kahe ühendusega võimaldab tõhusat läbivat juhtmestust juhtimiskilpides ja jaotuskarpides. Hall värv ühtib sujuvalt standardsete tööstuslike komponentidega ning kompaktsed mõõtmed (laius 5,2 mm, kõrgus 42,5 mm, sügavus 46,5 mm) säästavad ruumi liistul.

Täielikud tehnilised andmed

• Bränd: Phoenix Contact
• Mudel: UK 2,5 N
• MPN: 3003347
• EAN: 4017918099299
• Klemmi tüüp: läbiv klemmliist
• Ühendustehnoloogia: kruviühendus
• Positsioonide arv: 1
• Ühenduste arv: 2
• Nimiristlõige: 2,5 mm²
• Nimipinge (IEC): 800 V
• Nimivool (IEC): 24 A
• Juhtme ristlõige, täisjuhe: 0,2–4 mm²
• Juhtme ristlõige, keerdjuhe: 0,2–2,5 mm²
• Juhtme ristlõige, AWG: 24–12
• Isolatsioonimaterjal: polüamiid (PA)
• Värv: hall
• Paigaldusviis: DIN-liist (NS 35/7.5, NS 35/15, NS 32)
• Isolatsiooni eemaldamise pikkus: 8 mm
• Kruvi keerme: M3
• Pingutusmoment: 0,5–0,6 Nm
• Töötemperatuur: -60 °C kuni 105 °C
• Süttivusklass: UL 94 V0
• Reostusaste: 3
• Ülepingekategooria: III
• Standardid: IEC 60947-7-1, UL, CSA

Lõppmärkus

Tänu oma kõrgele nimivoolule ja laiale temperatuuritaluvusele on Phoenix 3003347 usaldusväärne valik tööstuslike juhtmestusprojektide jaoks, kus töökindlus on hädavajalik.
