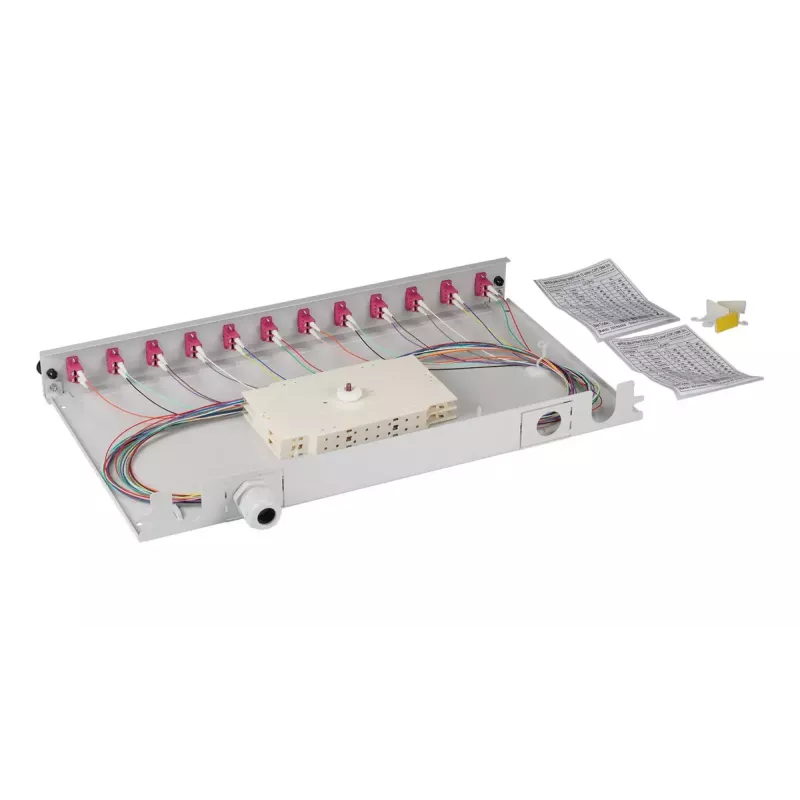

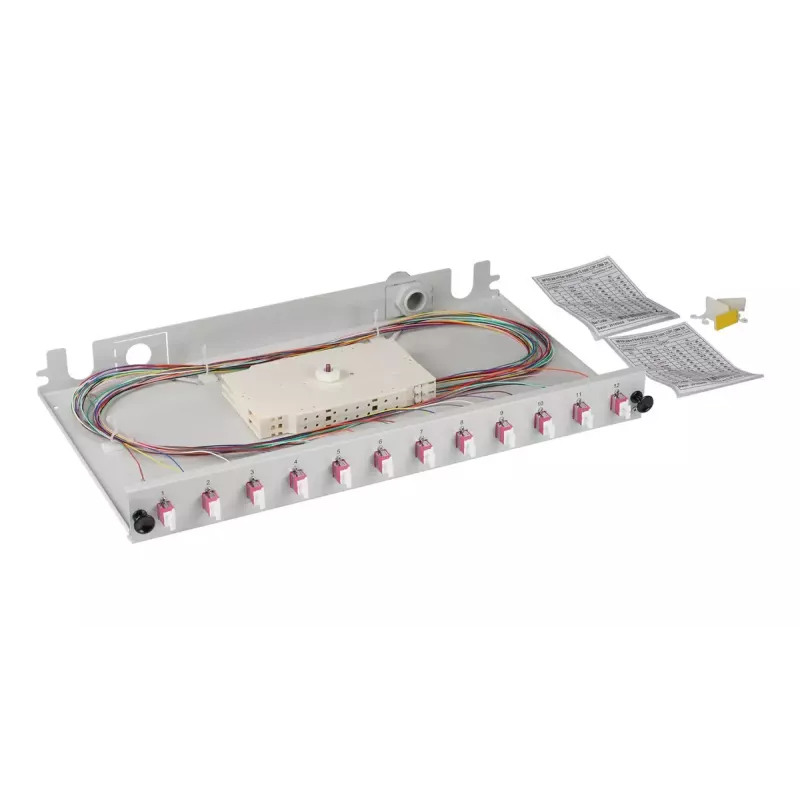

Patch panel EFB Elektronik BA71901L12OM4 1U LC OM4 Hall

EFB Elektronik BA71901L12OM4 1U LC OM4 hall patch-paneel on raami paigaldatav jaotusseade fiiberoptilise infrastruktuuri jaoks. Mõeldud standardsete 19-tolliste raamide jaoks, pakub seade kuut LC-dupleksporti OM4-kiustandardis ja mahub 1U ruumi mõõtmetega 483 mm laiust, 44,5 mm kõrgust ja 244 mm sügavust. Hall viimistlus annab tagasihoidliku ja professionaalse välimuse, mis sobib seadmeruumidesse, serverikappidesse ja telekommunikatsiooniraamidesse, kus on vaja OM4-multimoodkiudühendusi.

Eelised

See patch-paneel koondab mitu LC OM4-kiu otsastust kompaktsesse 1U vormifaktorisse, lihtsustades kaabli marsruutimist ja raami korraldamist. Selle standardne raami laius ja madal sügavus muudavad selle ühilduvaks paljude kappide ja madalate korpustega. LC-pistikute ja OM4-multimoodspetsifikatsiooni kasutamine toetab suuremat ribalaiust ja tihedat portide paigutust andmekeskuste ja ettevõtete keskkondades.

Sobib

• Andmekeskuse kiudmagistraal ja patšimine
• Telekommunikatsiooniraamid kontorites ja serveriruumides
• Struktureeritud kaabelduse paigaldised, kasutades OM4-multimoodkiudu
• Keskkonnad, mis nõuavad kompaktset 1U kiudjaotust

Peamised spetsifikatsioonid

• Vormifaktor: 1U raami paigaldatav
• Pistiku tüüp: LC (dupleks)
• Kiutüübi ühilduvus: OM4-multimood
• Portide arv: 6
• Mõõtmed (L×K×S): 483 mm × 44,5 mm × 244 mm
• Värv: Hall

Kasutamine

Paigaldage patch-paneel standardsesse 19-tollisesse raami, hõivates ühe U raami ruumi, ja kinnitage see sobivate raamikruvidega. Ühendage OM4-multimoodkiudkaablid LC-portidesse, tagades õige polaarsuse ja pistikute puhtuse. Juhtige sissetulevad ja väljaminevad kiudkaablid korralikult, kasutades kaablihaldustarvikuid, et vältida liigset painutamist; säilitage tootja soovitatud minimaalne painderaadius OM4-kiu jaoks. Märgistage pordid vastavalt vajadusele hõlpsaks tuvastamiseks ja edasiseks hoolduseks.

Soovitused

Enne kiudude ühendamist kontrollige ja vajadusel puhastage LC-pistikute otspindu sobivate kiudpuhastustööriistadega. Kasutage patšjuhtmeid ja magistraalkaableid, mis vastavad OM4-spetsifikatsioonidele, et säilitada ühenduse jõudlus. Kõrge tihedusega raamide paigaldiste korral kombineerige paneeli vertikaalsete või horisontaalsete kaablihalduritega, et vähendada pistikute pinget ja võimaldada korralikku marsruutimist.
