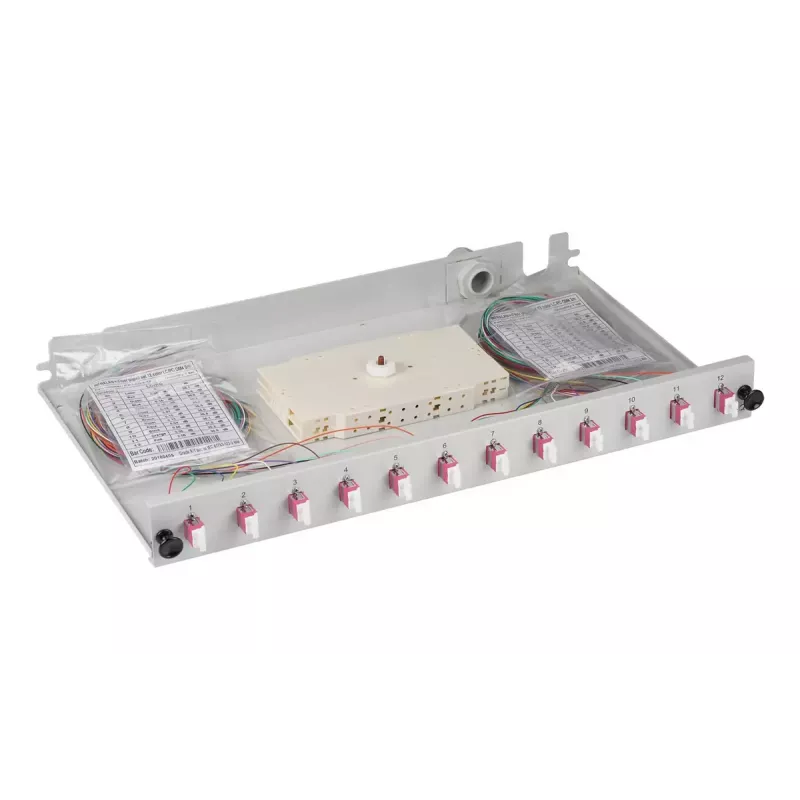

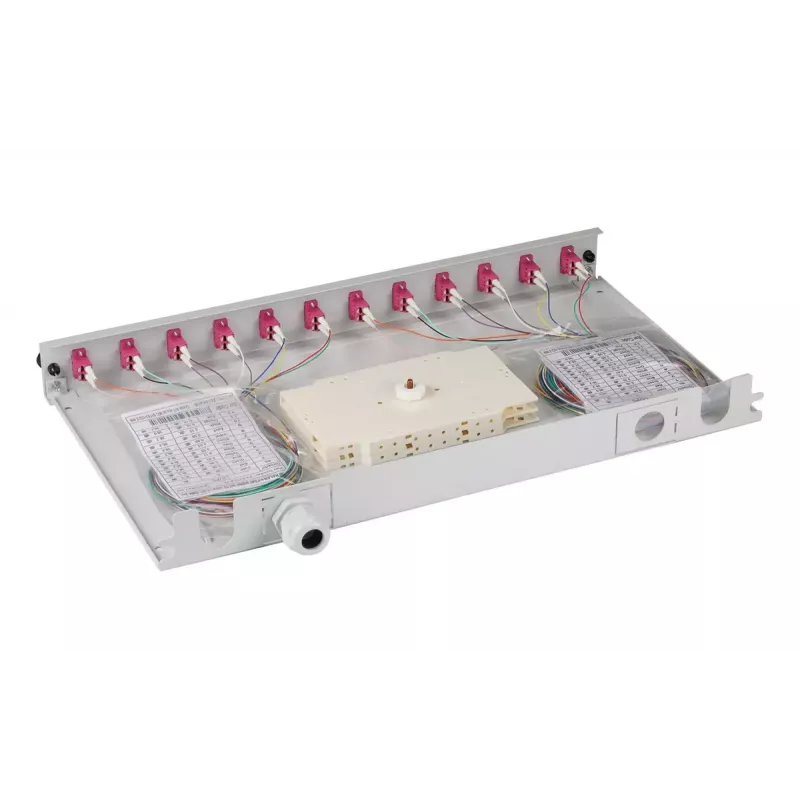

Patch-paneel EFB Elektronik B71901L48OM4 1U LC OM4 Hall

EFB Elektronik B71901L48OM4 1U LC OM4 hall patch-paneel on raami külge kinnitatav kiudoptiline haldusseade, mis on mõeldud korrastatud LC-dupleksühenduste jaoks andmekeskustes ja võrgukappides. Peamiselt vastupidavast plastikust valmistatud paneel võtab raami kõrgust 1U ja toetab OM4 mitmemoofilist kiudu, et võimaldada kiiret, lühimaaga edastust. Selle kompaktsed mõõtmed vastavad tavalistele 19-tollistele raamidele ning see pakub korralikku eesmist liidest kuni 24 LC-duplekspordi (48 kiudu) jaoks, halli viimistlusega ühtlaseks seadmete rühmitamiseks.

Eelised

See patch-paneel pakub ruumisäästlikku 1U disaini koos lihtsa eesmise juurdepääsuga LC OM4 ühendustele, võimaldades korralikku kaablite marsruutimist ja lihtsustatud hooldust. Plastikust korpus vähendab kaalu, säilitades samal ajal piisava mehaanilise kaitse kiudühenduste ja adapterite jaoks. Ühilduvus OM4 mitmemoofilise kiuga toetab suuremat ribalaiust ja paremat jõudlust lühimaaühenduste jaoks, mida tavaliselt leidub ettevõtte- ja ülikoolilinnaku võrkudes.

Sobib

• Andmekeskused ja serveriruumid, mis vajavad kompaktseid kiudterminalide paneele
• Telekommunikatsiooniruumid OM4 mitmemoofilise magistraal- või horisontaalkaabeldusega
• Ülikoolilinnaku või ettevõtete võrgud, mis vajavad organiseeritud esipaneeli LC juurdepääsu
• Keskkonnad, kus on soovitav väiksem raami kaal ja korrosioonikindlus

Peamised tehnilised andmed

• Vormitegur: 1U raamile kinnitatav patch-paneel, ühildub 19-tolliste raamidega
• Pistikupesa tüüp: LC-duplekspordid mitmemoofilisele kiule
• Toetatud kiu tüüp: OM4 mitmemoofiline
• Pordi maht: 24 LC-dupleksporti (48 kiudu)
• Materjal: vastupidav plastkorpus
• Värvus: hall
• Mõõtmed (L×K×S): 483 mm × 44,5 mm × 244 mm

Kasutamine

Kinnitage paneel standardsesse 19-tollisesse raami, võttes ühe U kõrguse. Paigaldage LC-adapterid või eelterminaalsed pigtailid esmiste portidesse, seejärel suunake mitmemoofilised kiudkaablid tagumise kaabliava kaudu, hoolitsedes sobivate painderaadiuste säilitamise eest. Kinnitage kaablid tõmbekaitsega ja kasutage raamis kaablihaldustarvikuid, et vältida liigset pinget. Märgistage pordid, nagu vajalik, hõlpsaks tuvastamiseks ning teostage standardne otspinna kontroll ja puhastamine enne ühendamist tagamaks optimaalset signaaliedastust.

Soovitused

Usaldusväärse jõudluse tagamiseks kasutage OM4-reitinguga patch-juhtmeid ja hoidke õigeid painderaadiusi; kontrollige ja puhastage LC-pistikuid regulaarselt ning vältige paneeli kokkupuudet mehaaniliste löökide või liigse kuumusega.
