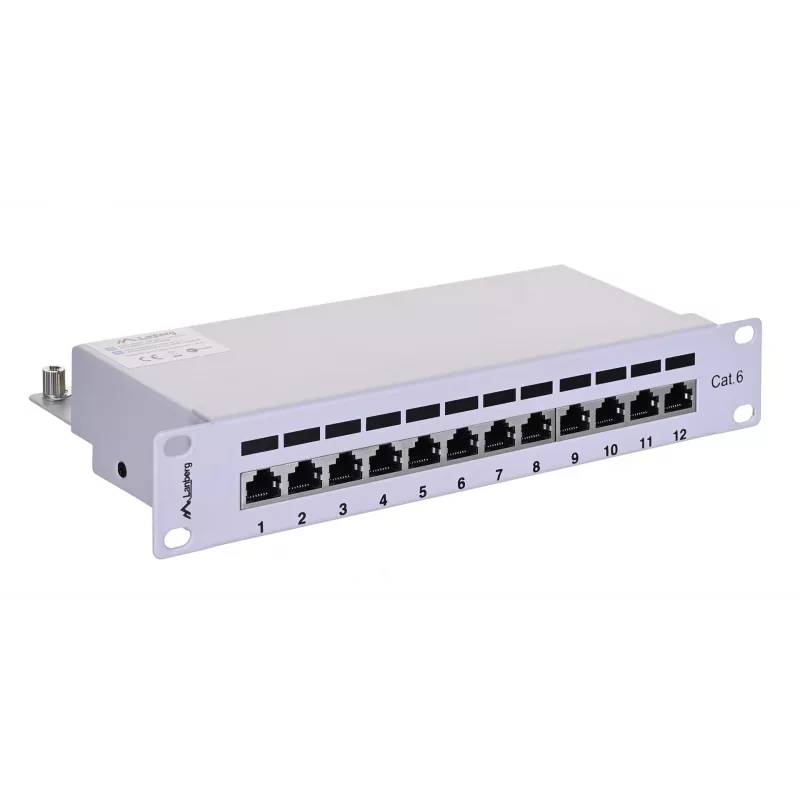

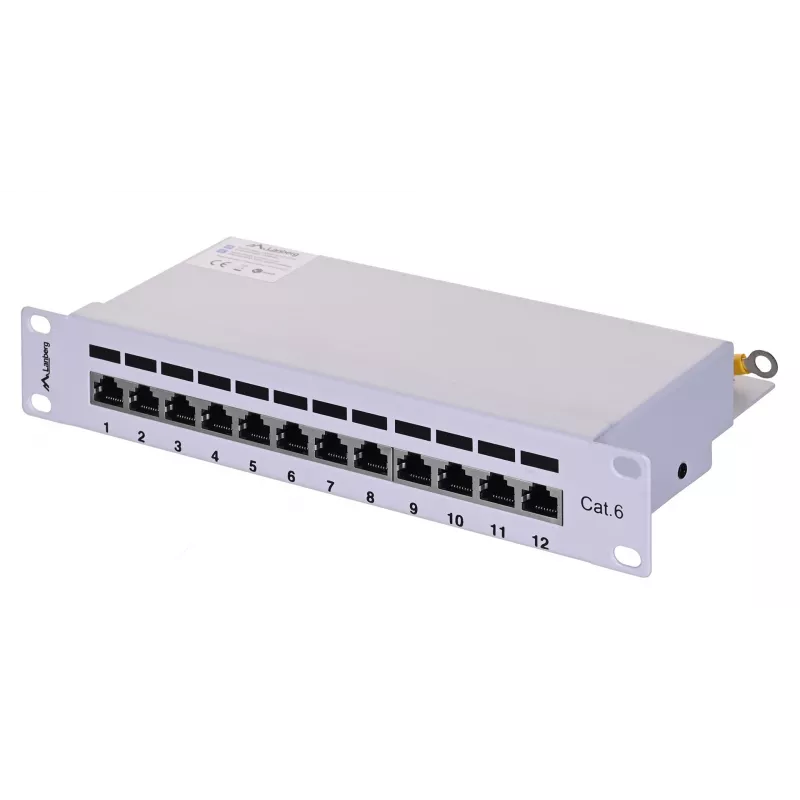

Patch-paneel LANBERG PPF6-9012-S, 12 pordiga, metallist, hall, 1U, 215×130×44,5 mm

Lanberg PPF6-9012-S patch-paneel on 10-tollisesse raami paigaldatav metallseade, mis on mõeldud varjestatud keerupaarkaablite terminaldamiseks ja korrastamiseks kiirete telekommunikatsioonisüsteemide pea- ja sekundaarjaotuspunktides. See pakub 12 varjestatud RJ-45 porti, mis vastavad 6. kategooria standarditele, ning selle kompaktsed mõõtmed (215 mm × 44,5 mm × 130 mm) ja hall viimistlus sobivad professionaalseteks paigaldusteks.

Eelised

See patch-paneel on passiivne, vastupidav komponent, mis lihtsustab kaablihaldust ja pordimärgistusi struktureeritud kaablisüsteemides. IDC/LSA-pistikute kasutamine võimaldab kiiret, usaldusväärset ja tööriistaga abistatud kaablite terminaldamist, samal ajal kui 12 varjestatud RJ-45 porti säilitavad signaali terviklikkuse keskkondades, mis nõuavad 6. kategooria jõudlust.

Sobib

• 10-tollistesse raamkappidesse serveriruumides ja sidejaotusruumides
• Pea- ja sekundaarjaotuspunktidesse LAN- ja VoIP-võrkudes
• Väikekontori- ja koduarvutivõrgu paigaldustesse, mis nõuavad 6. kategooria varjestatud ühendusi

Peamised tehnilised andmed

• Bränd: LANBERG
• Mudel: PPF6-9012-S

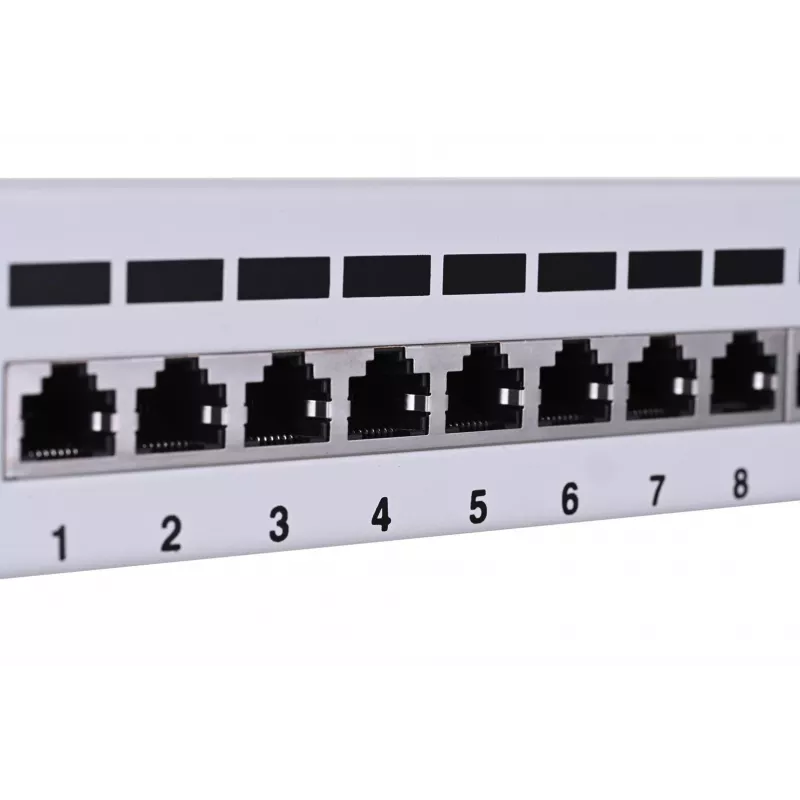

• Portide arv: 12 varjestatud RJ-45 (Cat6)
• Mõõtmed (L×K×S): 215 × 44,5 × 130 mm
• Toote värv: Hall
• Kaal: 0,88 kg
• Paigaldus: 10-tollise raamiga ühilduv

Kasutusjuhend

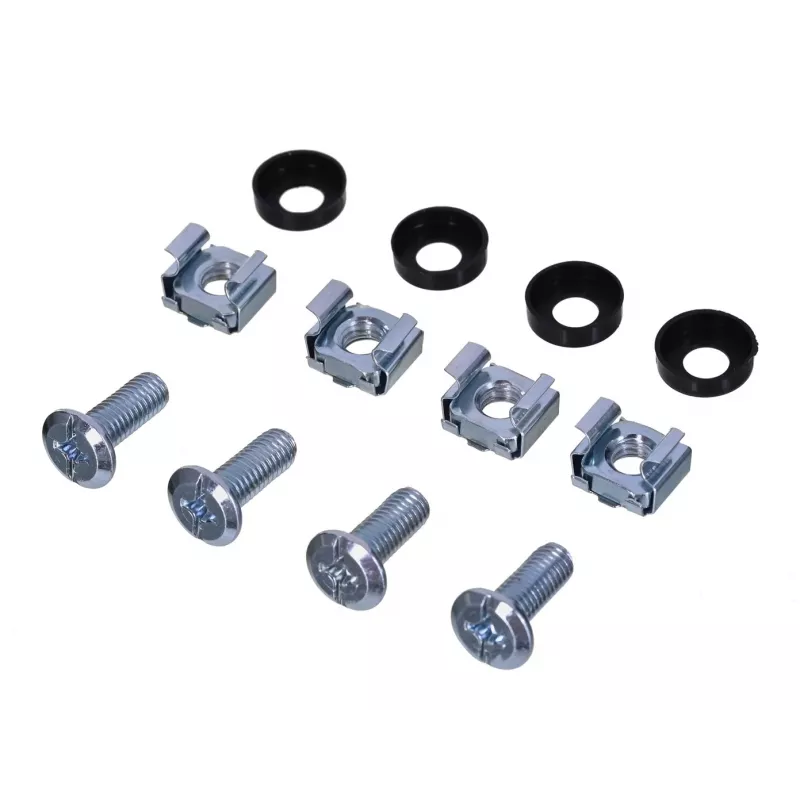

Paigaldage Lanberg PPF6-9012-S standardsesse 10-tollisesse raami, kasutades sobivaid kruve ja puurimutreid. Suunake varjestatud keerupaarkaablid tagumisele terminaldamisalale ja terminaldage iga juht IDC/LSA-pistikutel vastavalt valitud ühendusskeemile (T568A või T568B). Veenduge, et kaablivarjestused on vajadusel korralikult maandatud. Ühendage patch-kaablid esipaneeli RJ-45 portidesse, et ühendada kommutaatoreid, ruutereid või muid võrguseadmeid.

Soovitused

6. kategooria usaldusväärse jõudluse tagamiseks kasutage varjestatud patch-kaableid ja hoidke kaablivarjestuste õige maandus. Pärast terminaldamist viige läbi kaablitestid, et kontrollida ühenduvust ja lingi jõudlust.
