Patch panel EFB Elektronik BA71901L24OM4 1U LC OM4 Hall Metall Rack Paigaldus

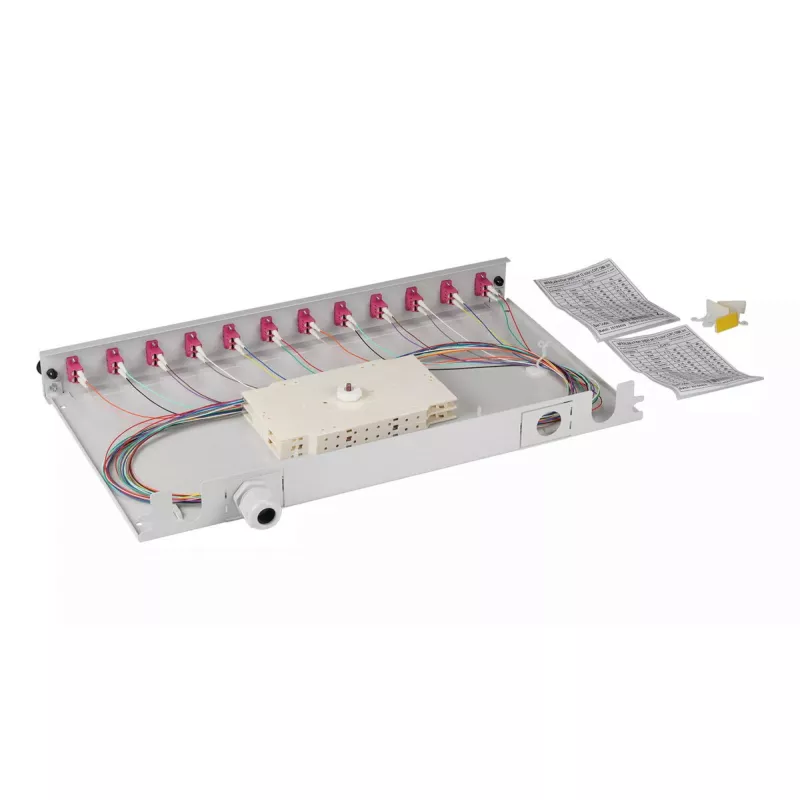

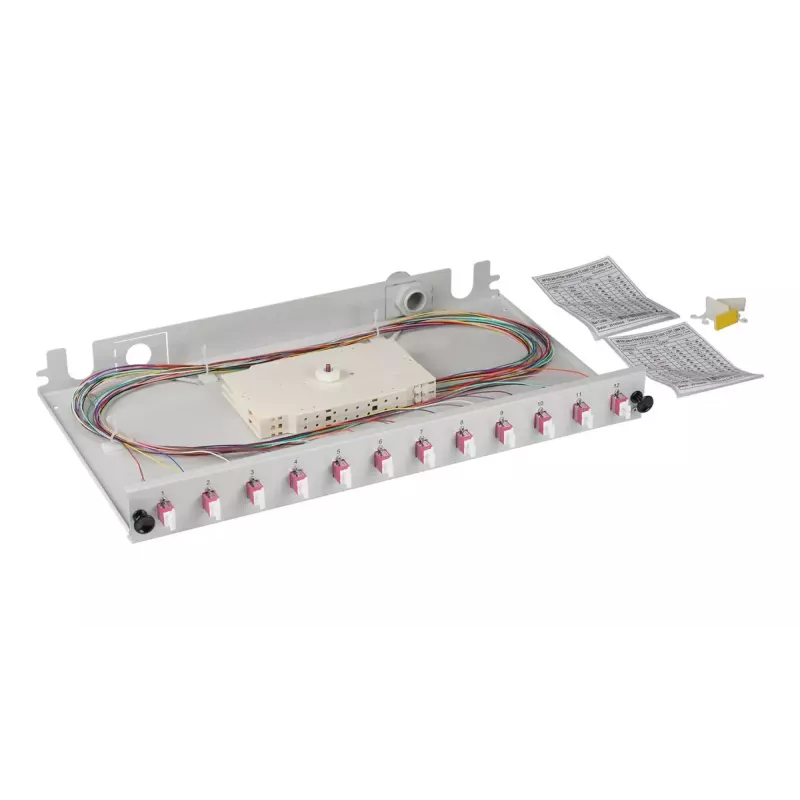

EFB Elektronik BA71901L24OM4 1U LC OM4 hall metallist rack-paigaldusega patch-paneel on mõeldud struktureeritud fiiberoptiliseks kaabelduseks rack-paigaldatavates võrgusüsteemides. See mahutab 12 LC-porti, mis on optimeeritud OM4-multimoodkiule, ning pakub kompaktset 1U-korpust, mis sobib andmekeskustesse, serveriruumidesse ja telekommunikatsioonikappidesse. Metallist konstruktsiooniga ja halli viimistlusega paneel on 483 mm lai, 44,5 mm kõrge ja 244 mm sügav, et sobituda standardsete 19-tolliste rack-paigaldistega ning toetada korralikku kaablimarsruutimist ja pordituvastust.

Eelised

Metallkonstruktsioon tagab mehaanilise stabiilsuse ja varjestuse fiiberühendustele, samas kui 1U-vorming säästab racki ruumi. LC-pistikud võimaldavad OM4-multimoodkiu suurt tihendustihedust, pakkudes paremat ribalaiust ja väiksemat modaaldispersiooni võrreldes madalama klassi multimoodtüüpidega. Standardne 483 mm laius tagab ühilduvuse tavaliste rackide ja paigaldussiinidega rackidega ning paneeli 12-pordine paigutus lihtsustab võrgu korraldamist ja ümberlülitustöid.

Sobilik

• Rack-paigaldatud kiudjaotus andmekeskustes ja serveriruumides
• Telekommunikatsiooni- ja võrgukapid, mis vajavad OM4-multimoodühenduvust
• Suure tihedusega kaabelduskeskkonnad, kus on vaja ruumisäästlikke 1U-lahendusi
• Projektid, mis kasutavad LC-terminaaliga multimoodkiu linke

Peamised spetsifikatsioonid

• Vorming: 1U rack-paigaldusmoodul
• Pistikupesa tüüp: LC dupleks
• Kiu tüübi ühilduvus: OM4-multimood
• Portide arv: 12
• Materjal: metallkorpus
• Viimistlus/värv: hall
• Mõõtmed (L×K×S): 483 mm × 44,5 mm × 244 mm

Kuidas kasutada

Paigaldage patch-paneel standardsesse 19-tollisesse racki, kasutades selleks ette nähtud kinnitusavasid. Suunake sisenevad OM4-multimoodkiudkaablid paneeli tagaosale ja lõpetage need LC-pistikutega või kasutage vajadusel eelterminaliga sabakaableid ja splaissimist. Kinnitage kaablijooksud sobivate tõmbekoormusleevendite ja kaablihaldustarvikutega, et vältida pinget kiudterminalidele. Sildistage pordid vastavalt oma võrguplaanile, et säilitada selge tuvastus ja tõhus patchimine.

Soovitused

Usaldusväärse jõudluse tagamiseks kasutage OM4-sertifitseeritud kiudkaablit ja LC-pistikuid, mis vastavad tööstusharu kadu ja tagasivoolukadu spetsifikatsioonidele. Vältige järske painutusi ja pinget kiudjooksudel; järgige soovitatud painderaadiusi. Enne ühenduste tegemist kontrollige visuaalselt ja puhastage LC-otspindu ning kaaluge sage ümberpatchimise korral kaitsvate kummidega patch-juhtmeid.
