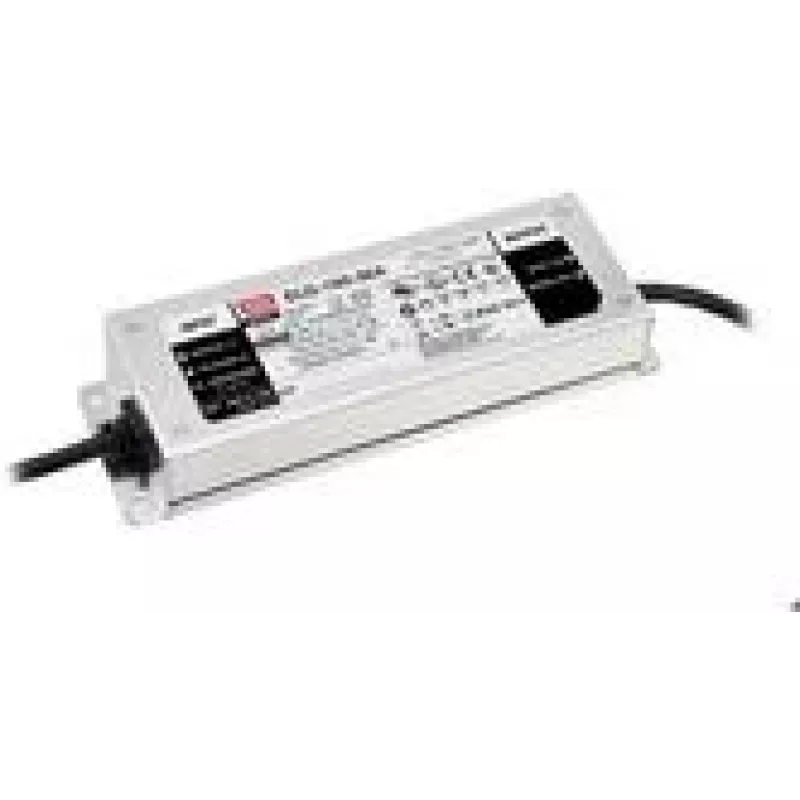

LED-draiver MEAN WELL ELG-100-48DA-3Y Väljundvõimsus 100 W IP20

MEAN WELL ELG-100-48DA-3Y on vahelduvvoolu-alalisvoolu ühe väljundiga LED-draiver, mis ühendab konstantse voolu ja konstantse pinge (CC+CV) töörežiimi aktiivse võimsusteguri korrektsiooniga (PFC). See annab 48 V alalisvoolu kuni 2 A (100 W) laiast vahelduvvoolu sisendist 100–305 V ja sellel on kolmejuhtmeline sisend ning kaabelväljund. Kompaktne korpus (63 × 199 × 35,5 mm) ja IP20 kaitseaste muudavad selle sobivaks siseruumide valgustuspaigaldistesse, mis nõuavad DALI hämardusjuhtimist.

Eelised

ELG-100-48DA-3Y tagab stabiilse väljundi nii CC kui ka CV režiimis, et kaitsta LED-e ja ühendatud koormusi. Integreeritud PFC parandab vooluvõrgu ühilduvust ja vähendab sisendi moonutusi. Sisseehitatud DALI hämardusjuhtimine võimaldab digitaalset heleduse reguleerimist ja hõlpsat integreerimist DALI valgustussüsteemidesse. Selle kompaktne jalajälg hõlbustab paigaldamist kitsastesse ruumidesse.

Sobib

• Sisetingimustes kasutatavad LED-valgustid ja -lambid
• Arhitektuuri- ja ärivalgustus DALI juhtimisega
• Renoveerimisprojektid, mis nõuavad 48 V alalisvoolu LED-toidet

Peamised spetsifikatsioonid

• Väljund: 48 V alalisvool, 2 A (100 W)
• Sisendpinge: 100–305 V vahelduvvool
• Hämardamine: DALI juhtimine
• Sisendi konfiguratsioon: 3-juhtmeline sisend
• Kaitseaste: IP20
• Mõõtmed (L×K×S): 63 × 199 × 35,5 mm
• Tootja: MEAN WELL, MPN: ELG-100-48DA-3Y

Kasutamine

Paigaldage draiver vastavalt kohalikele elektripaigaldiseeskirjadele ja tootja ühendusskeemile. Ühendage vahelduvvoolu toide kolmejuhtmelise sisendiga ja juhtige alalisvoolu kaabelväljund LED-moodulile, järgides õiget polaarsust. Integreerige DALI juhtmejuhtmed DALI siinile hämardusfunktsionaalsuse saavutamiseks. Tagage piisav ventilatsioon ja kindel kinnitus, et vältida liikumist ja ülekuumenemist töö ajal.

Soovitused

Kasutage seda draiverit kuivades sisetingimustes, mis vastavad selle IP20 kaitseastmele. Veenduge, et LED-moodulid ühilduvad 48 V alalisvoolu ja 2 A väljundiga, ning seadistage DALI aadressid ja juhtimine oma DALI kontrolleri kaudu vastavalt standardprotseduuridele.
