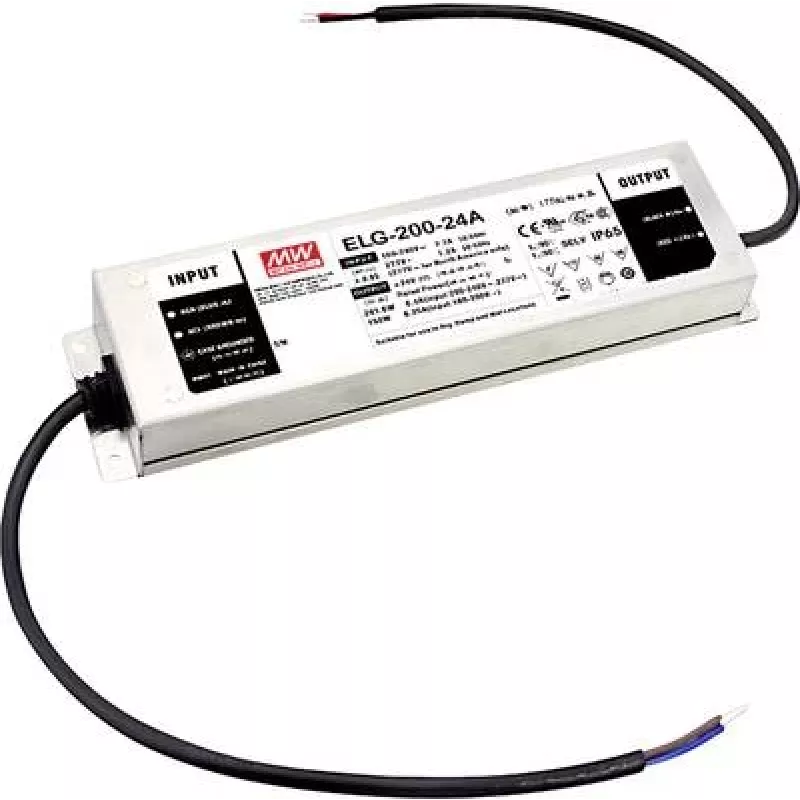

LED-draiver MEAN WELL ELG-200-24-3Y väljundvõimsus 200 W IP20

MEAN WELL ELG-200-24-3Y on vahelduv-alalisvoolu ühe väljundiga LED-draiver, mis ühendab püsipinge ja püsivoolu (CV+CC) juhtimise aktiivse võimsusteguri korrektsiooniga (PFC). See võtab vastu laia vahelduvvoolu sisendvahemikku ja väljastab 24 V alalisvoolu kuni 8,4 A, fikseeritud püsivoolu funktsiooni ja kaabliväljundiga. Seade on mõeldud üldisteks LED-valgustuse rakendusteks ning sellel on IP20 korpuskaitse.

Eelised

Draiver pakub nii püsipinge kui ka püsivoolu reguleerimist stabiilseks LED-tööks ning sisaldab PFC-d sisendvõimsuse kvaliteedi parandamiseks. Selle lai sisendpingevahemik võimaldab kasutada erinevatel vooluvõrkudel, samas kui kaabliväljund ja fikseeritud püsivoolu väljund lihtsustavad paigaldamist ja ühendamist. Kompaktsed mõõtmed muudavad selle sobivaks piiratud ruumiga paigaldustesse.

Sobib

• Siseruumide LED-valgustusseadmed
• Lineaarsed LED-ribad ja moodulid, mis vajavad 24 V alalisvoolu
• Uuendus- ja uusehitusprojektide üldvalgustus

Peamised spetsifikatsioonid

• Väljundpinge: 24 V DC
• Maksimaalne väljundvool: 8,4 A
• Väljundvõimsus: 200 W
• Sisendpingevahemik: 100–305 V AC
• Juhtimistüüp: CV + CC fikseeritud püsivoolu funktsiooniga
• Võimsusteguri korrektsioon (PFC): integreeritud
• Korpuse kaitseaste: IP20
• Väljund: kaabliga
• Mõõtmed (L×S×K): 71 × 244 × 37,5 mm

Kasutamine

Ühendage draiver sobiva vahelduvvoolutoitega määratud sisendpingevahemikus, kasutades kolmejuhtmelist sisendit. Ühendage 24 V alalisvoolu kaabliväljund LED-koormusega, jälgides õiget polaarsust. Veenduge, et kogu LED-koormus ei ületaks 200 W ega maksimaalset väljundvoolu 8,4 A. Paigaldage draiver kuiva, ventileeritavasse kohta vastavalt selle IP20 reitingule ja kinnitage see vastavalt kohalikele elektrieeskirjadele.

Soovitused

Usaldusväärseks pikaajaliseks tööks kasutage draiverit siseruumides, kus see on kaitstud niiskuse ja liigse tolmu eest, vältige selle paigaldamist täielikult suletud sektsioonidesse ilma ventilatsioonita ning tagage piisav soojuse hajumine seadme ümber. Enne paigaldamist kontrollige LED-moodulite ühilduvust 24 V püsipinge töö ja fikseeritud püsivoolu funktsiooniga.
