Ventilaatorikontroller Noctua NA-FH1 4-pin must 24W 5-12V

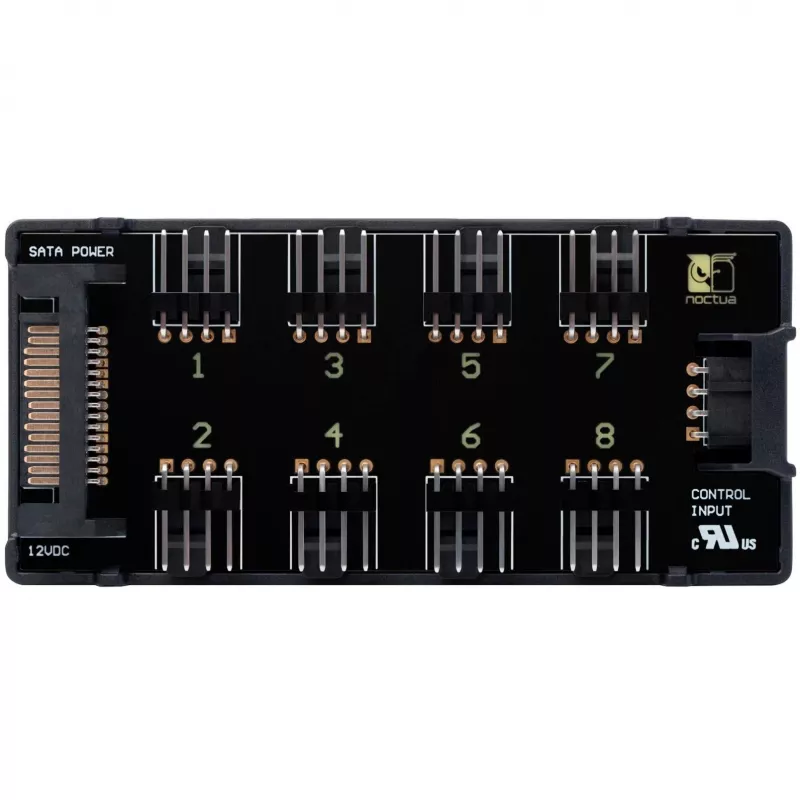

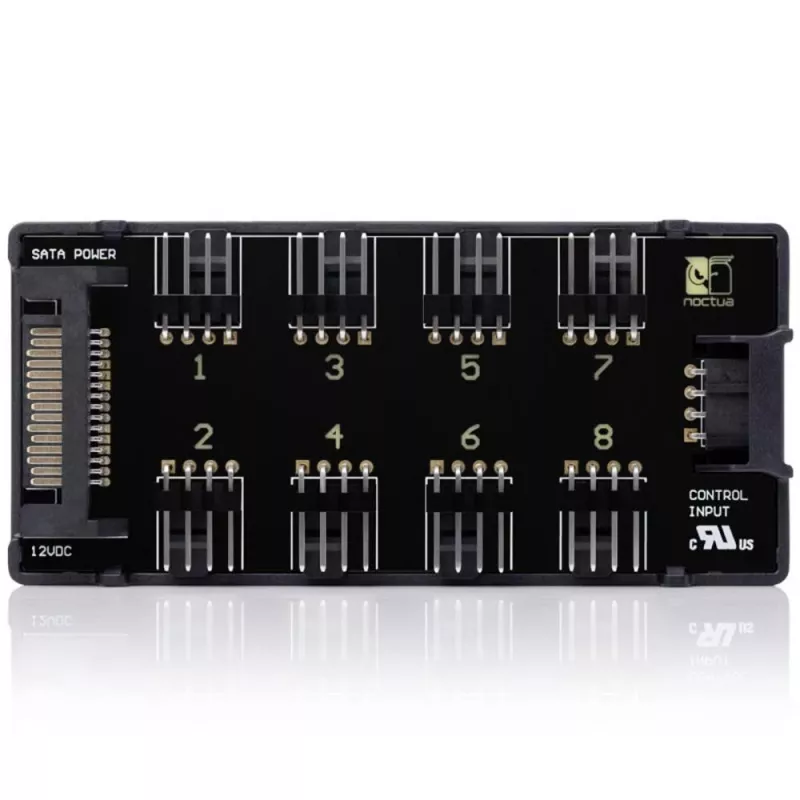

Noctua NA-FH1 on 8-kanaliline PWM-ventilaatorijaotur, mis võimaldab toita ja juhtida kuni kaheksat 4-kontaktilist PWM- või 3-kontaktilist ventilaatorit ühest PWM-emapistikust või eraldiseisvatest kontrolleritest, nagu valikuline NA-FC1. See toetab 12V ja 5V ventilaatoreid, seda saab toita S-ATA-sisendi kaudu (kuni 54W 12V ventilaatoritele) või 4-kontaktilise PWM-sisendi kaudu (kuni 24W 5V või 12V ventilaatoritele) ning sisaldab ülevoolukaitset iselähtestuvate kaitsmetega. Olekutuled võimaldavad lihtsat jälgimist ja selle magnetiline tagakülg võimaldab kiiret kinnitamist teraspindadele. NA-FH1-l on CE-, UKCA- ja UL-sertifikaadid ning sellele kehtib Noctua 6-aastane tootjagarantii.

Eelised

NA-FH1 pakub paindlikke toitevalikuid automaatse eelistusega S-ATA-le, kui mõlemad sisendid on ühendatud, võimaldades suure võimsusega ventilaatorite ohutut juhtimist, hoides samal ajal emapistikud kaitstuna. See toetab nii 4-kontaktilist PWM-juhtimist kui ka 3-kontaktilisi ventilaatoreid kodeeritud ühenduste kaudu, edastab pöörlemiskiiruse esimesest pordist emaplaadile ja pakub igale pordile olekutulesid koheseks veatuvastuseks. Kompaktsed mõõtmed, tugevad neodüümmagnetid ja kaasasolev 30 cm sisendkaabel lihtsustavad paigaldamist erinevates arvuti- ja 5V/12V-rakendustes.

Sobib (ülesanneteks / kasutusjuhtudeks)

• Mitme PWM- või 3-kontaktilise ventilaatoriga arvuti jahutussüsteemide ehitamine või uuendamine
• Mitme 5V Noctua ventilaatori juhtimine akupankadelt või USB-adapteritelt (sobivate kaablitega)
• Kasutamine valikulise NA-FC1 kontrolleriga mitme ventilaatori kiiruse tsentraalseks haldamiseks
• Rakendused, mis nõuavad ohutut ülevoolukaitset ning pöörlemiskiiruse/oleku jälgimist

Peamised spetsifikatsioonid

• Mudel: Noctua NA-FH1
• Kanalid: 8 PWM-ventilaatoriväljundit

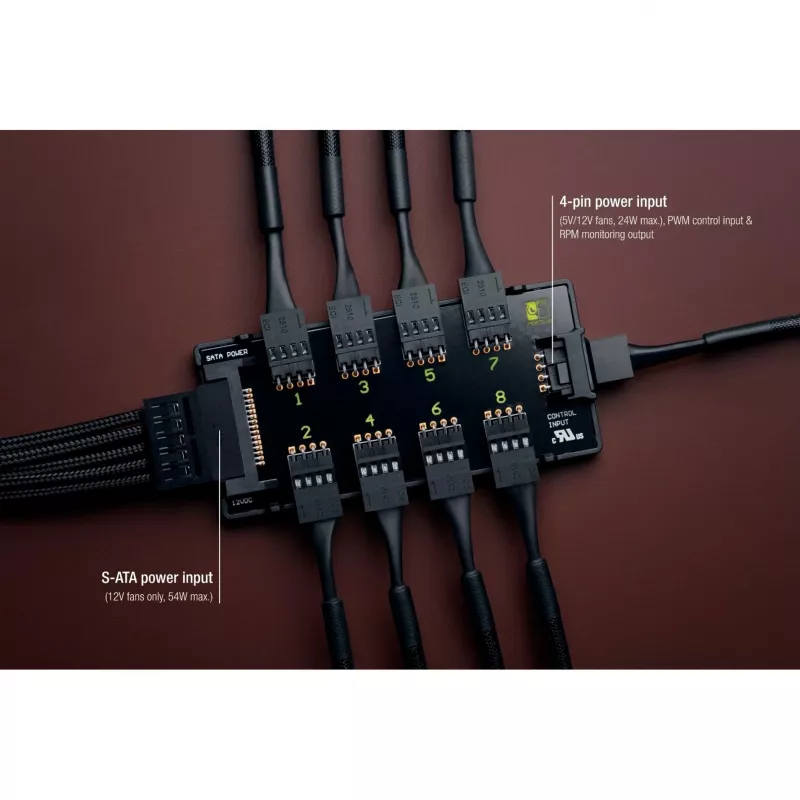

• Sisendid: S-ATA (kuni 54W, 12V ventilaatorid), 4-kontaktiline PWM-sisend (kuni 24W, 5V/12V ventilaatorid)
• Ventilaatori ühilduvus: 4-kontaktilised PWM- ja 3-kontaktilised ventilaatorid, 5V ja 12V töö
• Kaitse: automaatselt lähtestuvad kaitsmed ülevoolu / lühisekaitseks
• Jälgimine: pöörlemiskiiruse signaal edastatakse pordist 1; igale pordile olekutuled

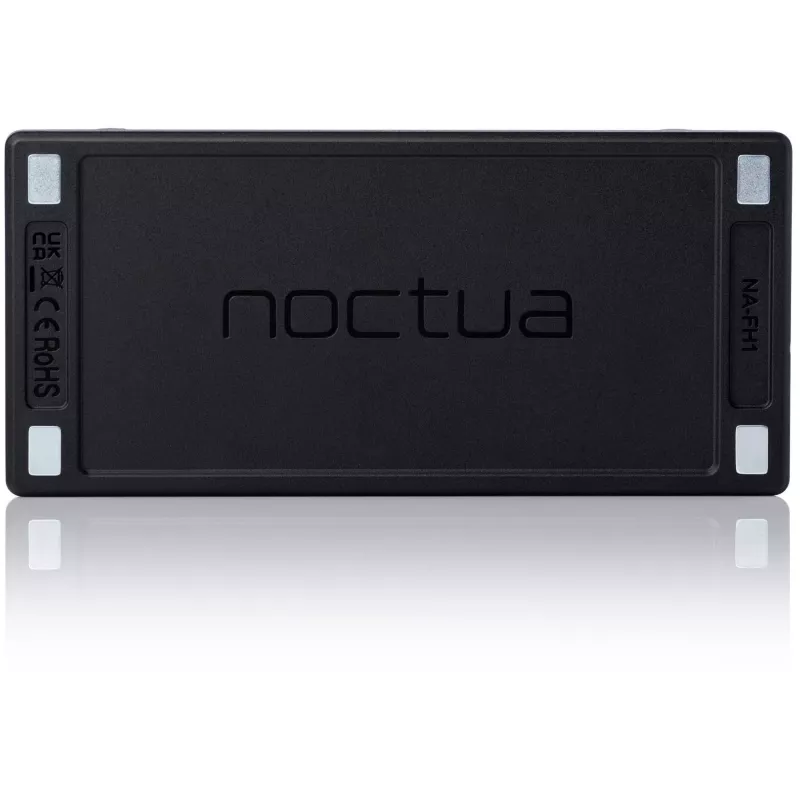

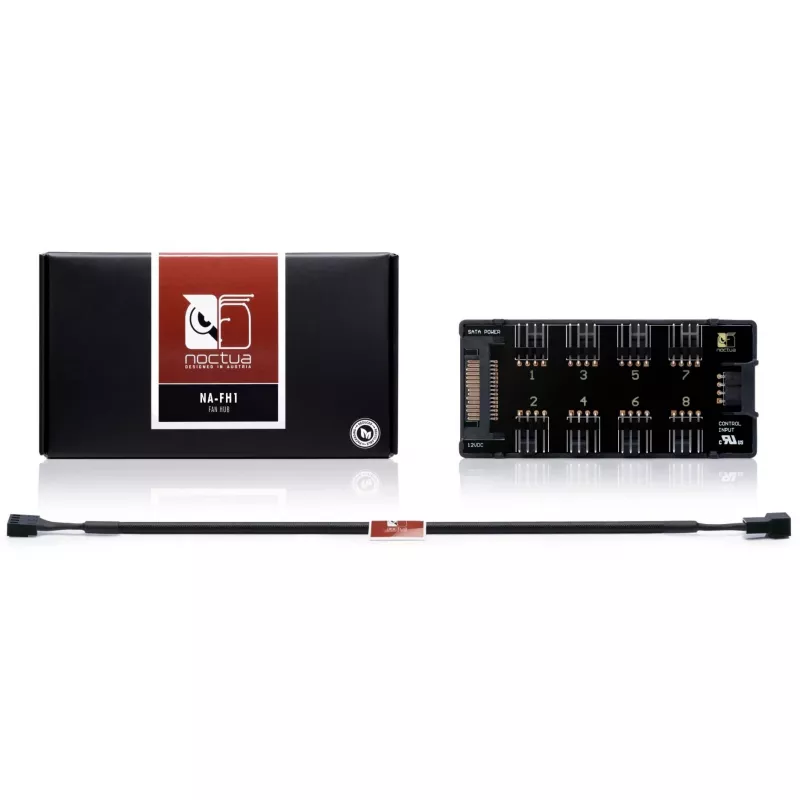

• Füüsiline: magnetiline tagakülg, sisaldab 30 cm NA-EC1 sisendkaablit
• Sertifikaadid ja garantii: CE, UKCA, UL; 6-aastane tootjagarantii

Kuidas kasutada

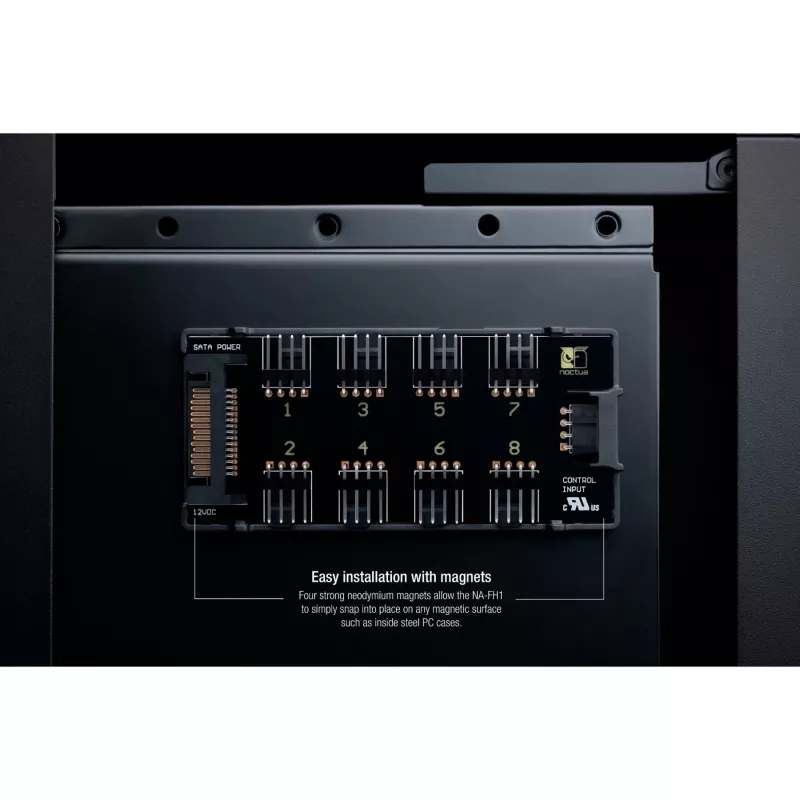

Ühendage NA-FH1 süsteemiga, kasutades kaasasolevat 30 cm sisendkaablit emaplaadi PWM-pistikusse või välisesse kontrollerisse, nagu NA-FC1. Suurema võimsusega seadistuste korral ühendage S-ATA-sisend toiteplokiga; kui nii S-ATA kui ka 4-kontaktiline sisend on olemas, võtab jaotur toite S-ATA-st ja kasutab 4-kontaktilist ainult PWM- ja pöörlemiskiiruse signaalide jaoks. Kinnitage ventilaatorid kodeeritud väljundühendustesse: 4-kontaktilised ventilaatorid saavad PWM-juhtimist, samas kui 3-kontaktilisi ventilaatoreid saab toita ja nende kiirust reguleerida sisendpinget langetades. Asetage jaotur magnetite abil teraspinnale või kinnitage see teibiga mittemagnetilistele pindadele. Järgige hoiatust hoida kõvaketastest vähemalt 5 cm kaugust.

Soovitused

Kui toite emaplaadi ventilaatoripistikust, kontrollige emaplaadi juhendist pistiku maksimaalset voolutugevust ja vältige selle ületamist. Ärge asetage jaoturit otse kõvaketastele – hoidke vähemalt 5 cm vaba ruumi. Pikkade kaablivedude korral kasutage Noctua pikenduskaableid (NA-SEC1/NA-SEC3) ja kaaluge S-ATA-sisendi kasutamist suure võimsusega ventilaatorite jaoks, et vältida emaplaadi ventilaatoripistikute ülekoormamist.
