LED draiver MEAN WELL HLG-80H-C700B 80 W IP20 90–305 V 0,7 A 129 V

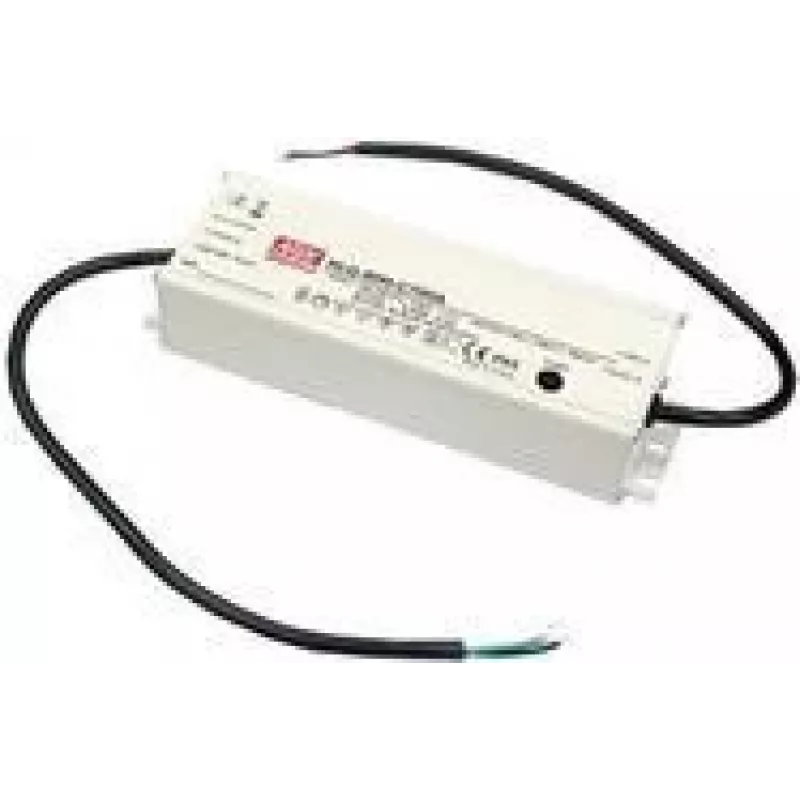

MEAN WELL HLG-80H-C700B on püsivvooluga LED-draiver, mille nimivõimsus on 80 W. See aktsepteerib laia vahelduvvoolu sisendvahemikku (90–305 V) ja annab fikseeritud väljundvoolu 0,7 A, mille nimiväljundpinge on umbes 129 V. Seade on ehitatud aktiivse võimsusteguri korrektsiooniga ja kaabliväljundiga lihtsaks ühendamiseks. Selle IP20 kaitseaste ja kompaktne korpus muudavad selle sobivaks siseruumide valgustuspaigaldistesse, kus on vaja töökindlat püsivvooluallikat.

Eelised

See LED-draiver annab stabiilse 0,7 A püsivoolu kogu oma nimipinge ulatuses, toetab laia sisendpinge vahemikku rahvusvahelise võrguühilduvuse jaoks ning sisaldab sisseehitatud võimsusteguri korrektsiooni energiatõhususe parandamiseks. Kompaktsed mõõtmed võimaldavad hõlpsat integreerimist siseruumide valgustitesse ja valgustussüsteemidesse. Hämardamine on toetatud 1–10 V, PWM-i või takistusmeetodite kaudu, pakkudes paindlikke juhtimisvõimalusi.

Sobib

• Sisetingimustes kasutatavad LED-luminaarid ja moderniseeritavad valgustid
• Lineaarsed ja paneel-LED-moodulid, mis vajavad 0,7 A püsivoolu
• Äri- ja kontorivalgustus, tsentraliseeritud hämardusjuhtimisega (1–10 V või PWM)

Millal see ei pruugi sobida

IP20 kaitseaste tähendab, et see draiver ei sobi välistingimustesse, märgadesse või väga tolmustesse keskkondadesse; see tuleb paigaldada ainult kuivadesse, kaitstud asukohtadadesse. See annab fikseeritud 0,7 A väljundi, seega ei sobi see LED-moodulitele, mis nõuavad erinevat püsivoolu, või rakendustele, mis vajavad tõelist püsipingeallikat.

Peamised tehnilised andmed

• Väljundvõimsus: 80 W
• Väljundvool: 0,7 A (püsivool)
• Nimiväljundpinge: ~129 V alalisvool
• Sisendpinge vahemik: 90–305 V vahelduvvool
• Kaitseklass: IP20 (sisekasutus)
• Hämardusmeetodid: 1–10 V, PWM, takistus
• Sisseehitatud võimsusteguri korrektsioon (PFC)
• Väljundi tüüp: kaabliväljund

Kasutamine

Paigaldage draiver sobivasse siseruumide valgustisse või korpusesse, kus on piisav ventilatsioon. Ühendage vahelduvvoolu toide kindlaksmääratud 90–305 V vahemikus sisendklemmidega ja suunake alalisvoolu kaabel LED-moodulisse, tagades õige polaarsus. Kasutage 1–10 V või PWM-hämardusklemmi või sobivat takistit, kui hämardamine on vajalik. Järgige kohalikke elektrieeskirju ja kinnitage kõik juhtmestikud; ärge jätke draiverit niiskuse kätte ega paigaldage seda välistingimustesse ilma täiendava kaitseta.

Mida enne ostmist arvestada

• Veenduge, et LED-moodul(id) on ühilduvad 0,7 A püsivooludraiveriga ja et nende päripinge jääb draiveri väljundvahemikku (ligikaudu 129 V nimipinge).
• Kinnitage, et IP20 kaitseaste on teie paigalduskeskkonna jaoks vastuvõetav (ainult siseruumidesse, kuivadesse kohtadesse).
• Veenduge, et saadavalolev hämardusjuhtimismeetod (1–10 V, PWM või takistus) vastab teie valgustuse juhtimissüsteemile.

Soovitused

Usaldusväärseks tööks paigaldage draiver ventileeritud siseruumide korpusesse, sobitage LED-koormus 0,7 A väljundi ja nimipingega ning kasutage ühilduvaid hämardusjuhtimisseadmeid. Vältige kokkupuudet niiskuse ja liigse tolmuga.
