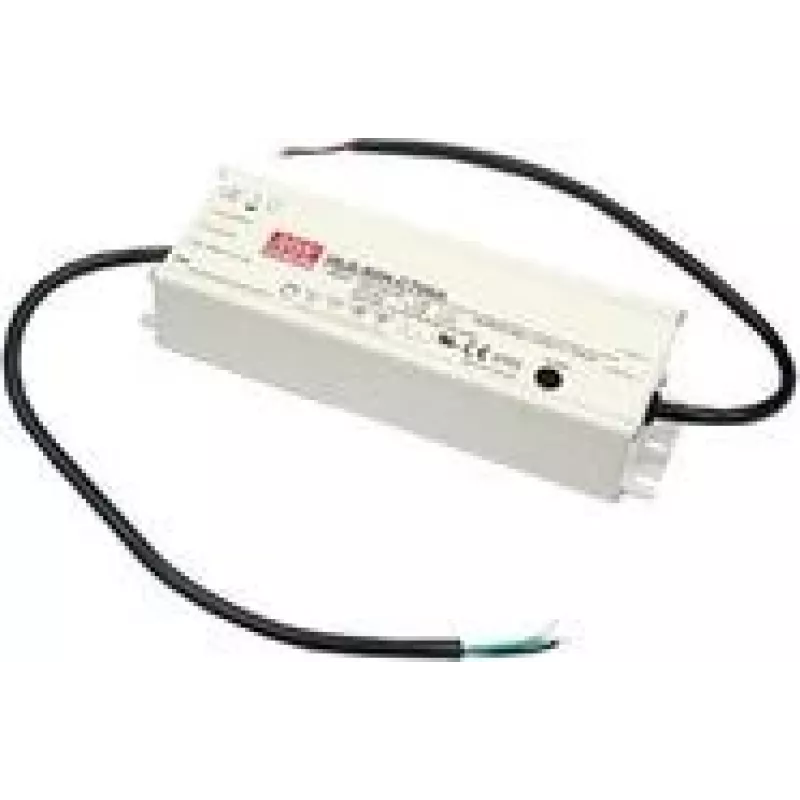

LED draiver mean well HLG-80H-48B, 80 W väljund, 48 V, AC sisend 90–305 V, IP20

Mean Well HLG-80H-48B on konstantsepingega LED-draiver, mis annab kuni 80 W väljundvõimsust 48 V alalisvoolul. Mõeldud laiale vahelduvvoolu sisendvahemikule 90–305 V, toetab see seade segarežiimi tööd (CV+CC) sisseehitatud võimsusteguri korrektsiooniga (PFC). Kompaktne metallkorpus (61,5 × 195,6 × 38,8 mm) ja IP20 kaitse muudavad selle sobilikuks sisetingimustes LED-valgustusele, siltidele ja tööstuslikele paigaldistele, mis vajavad stabiilset 48 V toidet.

Eelised

HLG-80H-48B pakub stabiilset 48 V väljundit segarežiimi CV+CC tööga, aidates säilitada ühtlast valgustugevust ja kaitstes LED-koormusi voolukõikumiste eest. Selle lai vahelduvvoolu sisendvahemik ja sisseehitatud PFC suurendavad ühilduvust erinevate võrgutoiteallikatega ning vähendavad harmoonilisi moonutusi. Kompaktne metallkorpus tagab tugeva mehaanilise kaitse ja hea soojusliku jõudluse sisepaigaldistes. Kaabli väljund ja mitme hämardusmeetodi tugi pakuvad paindlikke ühendusvõimalusi juhtimissüsteemidega.

Sobib

• Sisetingimustes LED-ribavalgustite ja lineaarsete valgustite jaoks, mis vajavad 48 V alalisvoolu
• Tagantvalgustatud siltide ja ekraanide valgustus
• Tööstuslike juhtpaneelide ja 48 V abitoiteallikate jaoks
• Valgustuspaigaldised, mis vajavad segarežiimi CV/CC väljundkäitumist

Peamised spetsifikatsioonid

• Väljundvõimsus: 80 W
• Väljundpinge: 48 V alalisvool
• Väljundvool: 1,7 A
• Vahelduvvoolu sisendpinge vahemik: 90–305 V AC
• Töörežiim: Segarežiim (CV+CC) sisseehitatud PFC-ga
• Hämardusliidesed: 1–10 V, PWM, takistus
• Korpus: kompaktne metallkest, mõõdud 61,5 × 195,6 × 38,8 mm
• Sisenemiskaitse: IP20 (kasutamine siseruumides)
• Väljundühendus: kaabli väljund

Kasutamine

Paigaldage HLG-80H-48B kuiva, ventileeritavasse siseruumi, kinnitage metallkorpus stabiilsele pinnale ja ühendage vahelduvvoolu toide määratud 90–305 V vahemikus. Ühendage 48 V alalisvoolu väljund LED-koormusega, järgides õiget polaarsust. Kui on vaja hämardamist, kasutage toetatud 1–10 V liidest, PWM-signaali või sobivat takistusvõrku, nagu on määratud LED-süsteemis. Järgige paigaldamisel õigeid juhtmestiku tavasid, piisavat jahutust ja eraldamist kuumustundlikest materjalidest.

Soovitused

Usaldusväärseks tööks tagage draiveri ümber piisav ventilatsioon, vältige kokkupuudet niiskuse või tolmuga üle IP20 piiride ning järgige kohalikke elektripaigalduse eeskirju. Sobitage kogu LED-koormus 80 W väljundvõimsusega ja veenduge hämardi ühilduvuses, kui kasutate 1–10 V või PWM hämardusmeetodeid.
