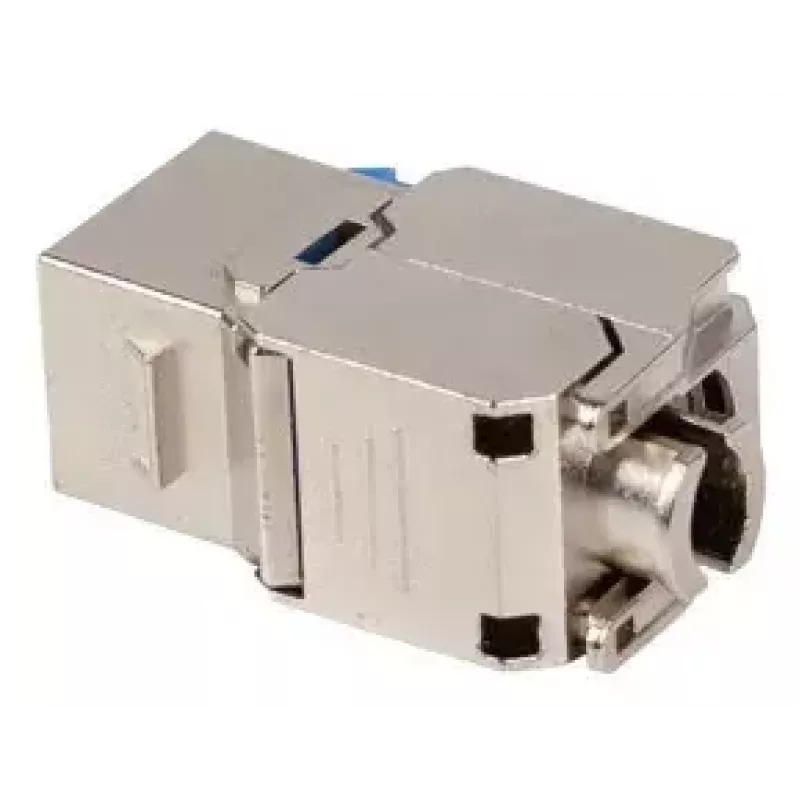

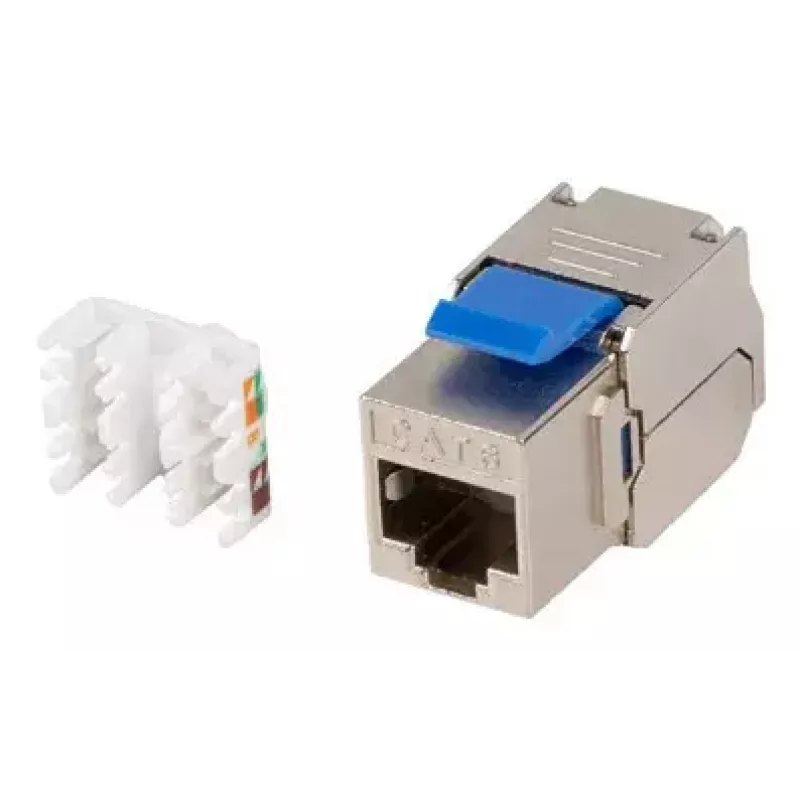

Keystone moodul Lanberg KSF6-4000 lame RJ-45 pistik sinine hõbedane

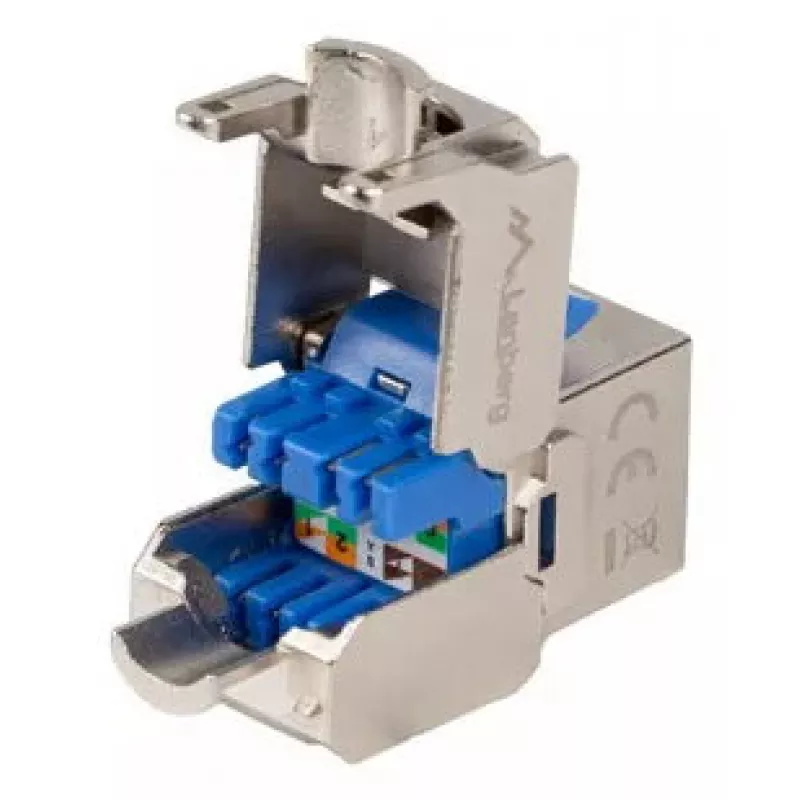

Keystone RJ45 CAT.6 FTP pesa, mis ühildub standardsete keystone adapteritega (16,10 x 14,50 mm) ja on mõeldud moodulpaigaldisteks. Lanberg KSF6-4000 on lame keystone moodul RJ-45 pistikuga, millel on IDC kate, värvkoodiga 568A/B märgistus ja universaalsed pesaühendused, mis ühilduvad LSA tööriistadega. Selle kompaktsed mõõtmed (14,5 mm laius, 34 mm sügavus, 19,5 mm kõrgus) muudavad selle sobivaks 45x45 esipaneeli adapterite, elektrikilpide raamide ja moodulpaneelide jaoks.

Eelised

Moodul toetab CAT6 FTP kaabeldust ja pakub lamedat RJ-45 väljundit ruumisäästlikeks paigaldisteks. Värvkoodiga 568A/B märgistused lihtsustavad otsastamist ja IDC kate kaitseb ühendusi. Ühilduvus standardsete keystone avade ja LSA-ga ühilduvate pesaühendustega tagab laialdase koostalitlusvõime tavaliste paigaldusraamide ja otsastustööriistadega.

Sobib

• Seinaplaatide ja 45x45 esipaneeli adapterite jaoks
• Elektripaigaldiste raamide ja süvistatavate paneelide jaoks
• Jaotuspaneelide ja mooduljaotusraamide jaoks
• Kohapealsete võrguotsastuste jaoks LSA-stiilis tööriistade abil

Peamised tehnilised andmed

• Mudel: Lanberg KSF6-4000
• Pistik: RJ-45, CAT6 FTP
• Otsastus: IDC värvikoodiga 568A/B
• Ühilduvus: Standardne keystone ava 16,10 x 14,50 mm
• Mõõtmed (L x S x K): 14,5 × 34 × 19,5 mm
• Pesa tüüp: Universaalne, LSA-ühilduv
• Bränd: LANBERG
• MPN: KSF6-4000
• EAN: 5901969439533

Kasutamine

Sisestage keystone moodul ühilduvasse keystone adapterisse või esipaneeli avasse, kuni see klõpsuga paika lukustub. Eemaldage CAT6 FTP kaabli isolatsioon ja valmistage see ette, järjestage paarid trükitud 568A või 568B värvikoodi järgi ja otsastage IDC abil, vajutades katet alla või kasutades sobivat mulgustamistööriista. Pärast paigaldamist kontrollige ühendust võrgutesteriga.

Soovitused

Kasutage moodulit keskkondades, kus on vajalik CAT6 FTP varjestus, ja säilitage kogu paigaldises õige paaride suund (568A või 568B). Usaldusväärsete tulemuste saamiseks kasutage LSA-ühilduvaid otsastustööriistu ja testige iga linki pärast otsastamist. Vältige mooduli kokkupuudet liigse mehaanilise stressi või niiskusega.
