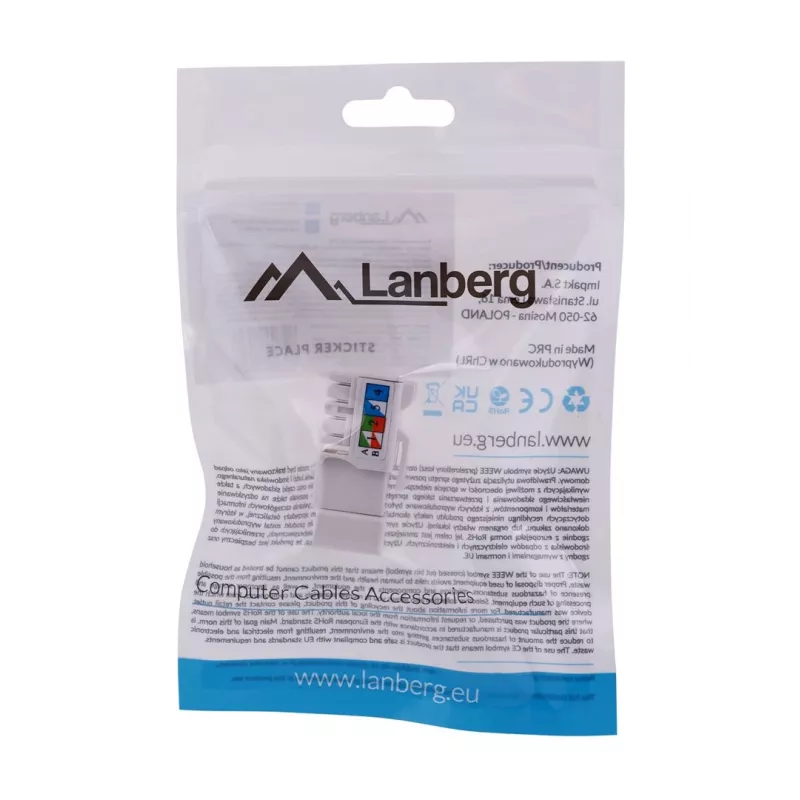

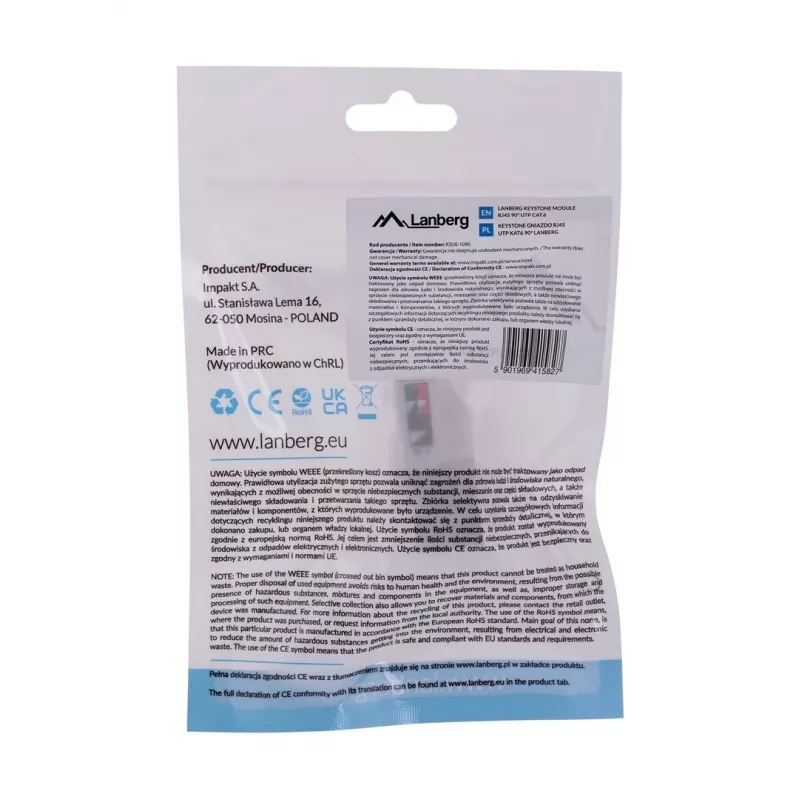

Keystone-moodul LANBERG KSU6-1090, Cat6 U/UTP lame, RJ-45 isane to LSA emane, AWG 22/26, 14.5×16.1 mm, valge

Lanberg Cat.6 UTP RJ45 keystone-moodul on mõeldud paigaldamiseks adapteritesse ja raamidesse, mille pistikuavad on mõõtudega 16.10 x 14.50 mm, näiteks 45x45 esiplaatidesse, elektriseadmete raamidesse või moodulpaneelidesse. Moodul pakub RJ45 pesa koos IDC ühenduse kattega ja toetab nii 568A kui ka 568B juhtmestusskeeme. Trükkplaadi (PCBA) konstruktsioon tagab usaldusväärsed elektriühendused.

Eelised

Keystone-moodul sobib standardsetesse adapteri väljalõigetesse ja ühildub levinud paigaldussüsteemidega, võimaldades mitmekülgset kasutamist pistikupesades, raamides ja paneelides. See toetab nii 568A kui ka 568B juhtmestusjärjestusi, võimaldades kaablite paindlikku lõpetamist. Universaalsed pilusliited ühilduvad LSA tööriistadega, võimaldades lihtsat ja tööriistadega ühilduvat paigaldust. IDC kate kaitseb lõpetusi ning PCBA-põhine disain tagab stabiilsed signaaliteed.

Põhiandmed

• Kategooria: Cat.6 UTP
• Ühendus: RJ45 keystone
• Ühilduvad väljalõike mõõtmed (K x L): 16.10 x 14.50 mm
• Juhtmestusskeemid: 568A / 568B
• Lõpetamise tüüp: IDC koos kattega
• Kontaktid: universaalsed pilusliited, ühilduvad LSA tööriistadega
• Konstruktsioon: PCBA trükkplaat

Kasutamine

Sisestage keystone-moodul ükskõik millise adapteri või esiplaadi avasse, mis vastab 16.10 x 14.50 mm mõõtmetele. Lõpetage UTP-kaabel IDC ühendusega, järgides kas 568A või 568B värvikoodi. Vajadusel kasutage LSA-ga ühilduvat tööriista, et suruda juhtmed universaalsetesse pilusliidetesse. Pärast lõpetamist paigaldage IDC kate kontaktide kaitsmiseks ja kinnitage moodul paigaldusraami või paneeli sisse.

Soovitused

Usaldusväärse jõudluse tagamiseks kasutage nõuetekohaselt hinnatud Cat.6 UTP-kaablit ja veenduge, et lõpetused järgiksid valitud 568A või 568B standardit. Enne paigaldamist kontrollige vastuvõtva adapteri või esiplaadi ühilduvust 16.10 x 14.50 mm keystone-mõõtmetega.
